製品概要

機能と利点

  • 変換ゲイン: 12 dB
  • イメージ除去: 25 dBc
  • LO/RF アイソレーション: 45 dB
  • ノイズ指数: 1.8 dB
  • IP3: 1 dBm
  • 32 ピン 5 mm × 5 mm SMT パッケージ

製品概要

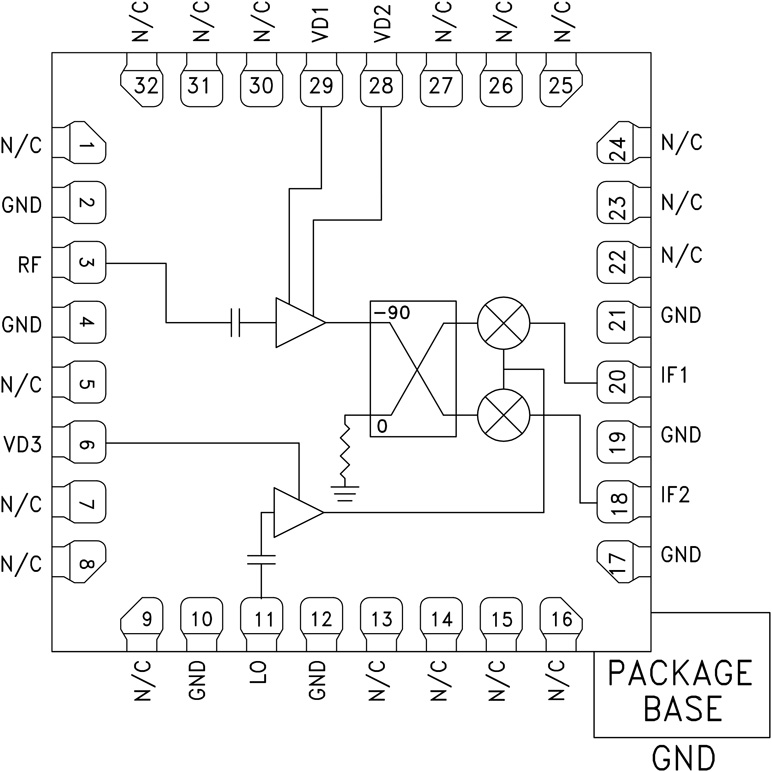

HMC1113LP5E は小型の GaAs MMIC I/Q ダウンコンバータで、リードレスの 5 mm x 5 mm 低ストレス射出成形プラスチック表面実装パッケージを採用しています。このデバイスは、1.8 dB のノイズ指数で 12 dB の小信号変換ゲインを実現し、25 dBc のイメージ除去を行います。HMC1113LP5E は、LO バッファ・アンプによって駆動されるイメージ除去ミキサーが後続する LNA を用いています。イメージ除去ミキサーは LNA の後に置かれるフィルタを不要にし、イメージ周波数の熱ノイズを除去します。I/Q ミキサー出力があり、必要な側波帯を選択するのに外部 90° ハイブリッドを必要とします。HMC1113LP5E は、ハイブリッド型イメージ除去ミキサー・ダウンコンバータ・アセンブリよりはるかに小さい代替デバイスです。また、表面実装製造技術を使用できるので、ワイヤ・ボンディングが不要です。

アプリケーション
  • ポイント to ポイントおよびポイント to マルチポイント無線
  • ミリタリ・レーダー、EW および ELINT
  • 衛星通信
  • 海洋およびモバイル無線

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
