製品概要
機能と利点
- ノイズ指数: 10 GHz で 2 dB
- 平坦なゲイン: 15 dB ±0.5 dB
- P1dB 出力電力: 10 GHz で +14 dBm
- 50 Ω に整合した入出力
- 安定化電源（+9 V ～ +15 V/65 mA）
- ハーメチック・シール・モジュール
- フィールド交換可能 SMA コネクタ
- 動作温度範囲: -55 ℃ ～ +85 ℃
製品概要

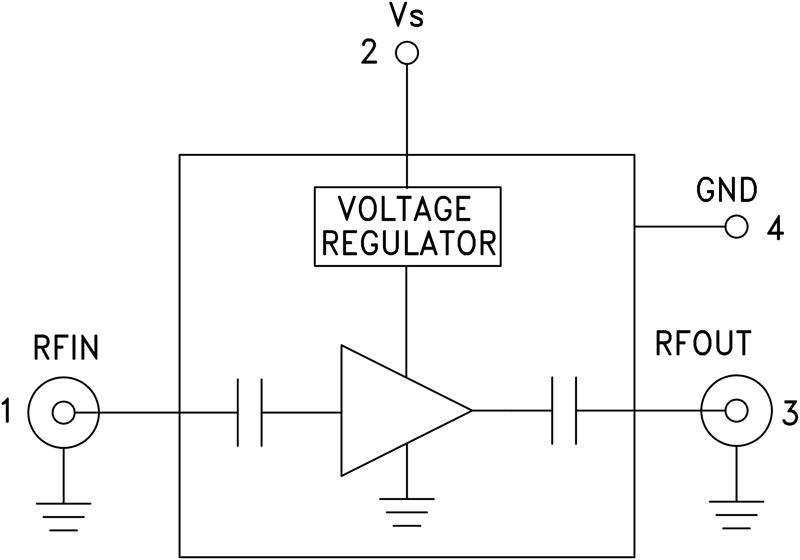

HMC-C001 は GaAs MMIC PHEMT 低ノイズ分布型アンプで、交換可能な SMA コネクタ付きの小型ハーメチック・モジュールに収められており、2 GHz ～ 20 GHz で動作します。この自己バイアス・アンプは、15 dB のゲイン、2 dB ～ 3 dB のノイズ指数、1 dB ゲイン圧縮ポイントでの +14 dBm の出力電力を提供し、+12V 電源しか必要としません。HMC-C001 は 2 GHz ～ 18 GHz のゲイン平坦性が良好なため、EW、ECM レーダー、試験装置などのアプリケーションに最適です。広帯域アンプの I/O は内部で 50 Ω に整合され、DC ブロックされています。
アプリケーション- テレコム･インフラストラクチャ
- マイクロ波無線および VSAT
- 防衛および宇宙
- 試験用計測器
- GSM/GPRS および EDGE
- 光ファイバ
製品カテゴリ
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
