DS80C410

イーサネットおよびCAN付きネットワークマイクロコントローラ

すべて表示 showmore-icon

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 高性能アーキテクチャ
    • 8051の1命令サイクル:54ns
    • クロックレート:DC~75MHz
    • フラットアドレス空間:16MB
    • 自動インクリメント/デクリメントおよび選択加速データ移動機能を備えた4個のデータポインタ
    • 16/32ビット数学演算アクセラレータ
  • 多層型ネットワーキングとI/O
    • 10/100 Ethernetメディアアクセスコントローラ(MAC)
    • オプションのCAN 2.0Bコントローラ
    • 1-Wireネットコントローラ
    • 3個のフルデュープレクスハードウェアシリアルポート
    • 最高8個の双方向8ビットポート(64端子のデジタルI/O)
  • 信頼性の高いROMファームウェア
    • DHCPとTFTPを使用してEthernet経由のネットワークブートをサポート
    • アプリケーションからアクセス可能な完全TCP/IPネットワークスタック
    • IPv4およびIPv6をサポート
    • UDP、TCP、DHCP、ICMP、IGMPを実行
    • プリエンプティブな優先権ベースのタスクスケジューラ
    • MACアドレスはオプションでIEEE登録されたDS2502-E48から取得可能
  • 10/100 Ethernet MAC
    • 柔軟性の高いIEEE 802.3 MII (10/100Mbps)およびENDEC (10Mbps)インタフェースによってPHYの選択が可能
    • 低電力動作:Magic Packet®およびウェイクアップフレーム検出機能を備えた超低電力スリープモード
    • バッファ制御ユニット付き8kBオンチップTx/RxパケットデータメモリによってCPU負荷を軽減
    • フロー制御を備えたハーフ/フルデュープレクス動作
    • VLANをサポートするマルチキャスト/ブロードキャストアドレスフィルタリング

「主な特長」の続きはフルデータシートの34ページ目に記載されています。

追加の詳細
show more Icon

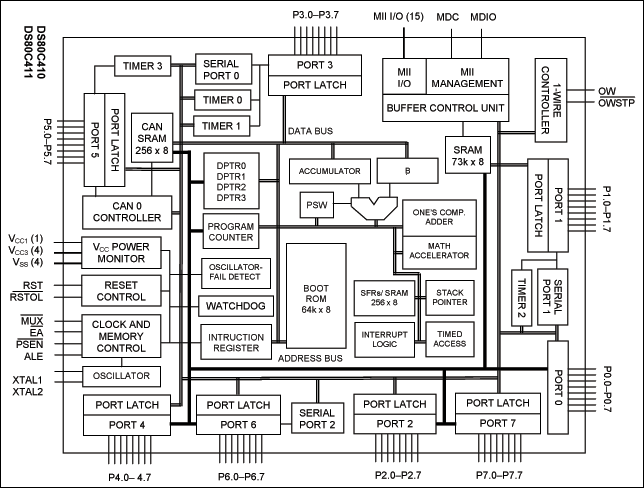

ネットワークマイクロコントローラDS80C410/DS80C411は、8051デバイスとしては最高の集積度を実現しています。ペリフェラルには、10/100 Ethernet MAC、3つのシリアルポート、オプションのCAN 2.0Bコントローラ、1-Wire®マスタ、および64個のI/O端子などがあります。また、DS80C410とDS80C411には、ユーザアプリケーションストレージおよびネットワークスタック用に64KBのSRAMが内蔵されています。

ネットワークへのアクセスを可能にするため、アプリケーションからアクセス可能な完全なTCP IPv4/6ネットワークスタックおよびOSがROMで提供されています。ネットワークスタックは最高32の同時TCP接続をサポートし、Ethernet MACを通じて最大5Mbpsの転送が可能です。その最高システムクロック周波数は75MHzであるため、最小命令サイクル時間は54nsとなります。大きなプログラムまたはデータメモリ領域へのアクセスは、最大16MBの連続メモリをサポートする24ビットアドレス指定方式によって簡略化されます。

マイクロコントローラとメモリ間のデータ転送を高速化するため、DS80C410およびDS80C411では4つのデータポインタを使用します。各ポインタは、特定のデータポインタに関連する命令が実行されると、自動的にインクリメントまたはデクリメントするように設定することができます。高速シフト、正規化、蓄積の各機能、および32ビット/16ビットの乗除算演算は、DS80C410/DS80C411のハードウェア数学演算アクセラレータによって最適化されます。

高速マイクロコントローラのユーザガイドおよび高速マイクロコントローラのユーザガイド:ネットワークマイクロコントローラ用補足資料(English only)をこのデータシートと併せてご使用ください。両ガイドのダウンロードURL:japan.maximintegrated.com/user_guides


比較表
型番
および
説明
内蔵
プログラムメモリ
内蔵
MOVX SRAM
シリアル
ポート
16ビットタイマ データ
ポインタ
10/100 Ethernet MAC 1-Wireマスタ ウォッチドッグ 電源障害リセット&割込み 電源管理モード 電源
電圧(V)
パッケージ
ネットワーク
マイクロ
コントローラ
DS80C400
64kB ROM 1kB 3 4 4 あり あり あり あり あり 1.8
3.3
100/LQFP
EthernetおよびCAN付き
ネットワーク
マイクロ
コントローラ
DS80C410
64kB ROM 73.5kB 3 4 4 あり あり あり あり あり 1.8
3.3
100/LQFP
Ethernet MAC付き
ネットワーク
マイクロ
コントローラ
DS80C411
64kB ROM 73.5kB 3 4 4 あり あり あり あり あり 1.8
3.3
100/LQFP

アプリケーション

  • データコンバータ(シリアルからイーサネット、CANからイーサネット)
  • 環境監視
  • ホーム/オフィスオートメーション
  • 産業用制御およびオートメーション
  • ネットワークセンサー
  • 遠隔データ収集
  • トランザクション/支払機
  • 販売機

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DSTINIM400

ネットワークマイクロコントローラの評価基板

zoom

DSTINIM400

ネットワークマイクロコントローラの評価基板

ネットワークマイクロコントローラの評価基板

機能と利点

  • 検証済みハードウェア設計のMxTNI™ランタイム環境に対応(DSTINIs400との併用で)
  • 10/100 Base-T、光ファイバ、およびHomePNAなどのネットワークインタフェースに接続する業界標準MIIインタフェース
  • 3個のハードウェアシリアルポート
  • 1-Wire®ネットワークマスタ内蔵
  • CAN 2.0Bポート
  • タイムスタンプ用リアルタイムクロック
  • アプリケーション保存用1MBフラッシュROM
  • データ保存用1MB NV SRAM
  • 3.3Vの単一電源動作
  • 完全実装および試験済みの設計

製品の詳細

DSTINIm400#は、ネットワークマイクロコントローラのDS80C400を評価する完全実装および試験済みの回路基板です。DSTINIm400#は、DS80C400の他に、リアルタイムクロック、1MBフラッシュ、1MBスタティックRAMを内蔵し、各種ネットワークに接続するための外部Ethernet PHYをサポートしています。この回路基板は、144ピンSODIMMコネクタへのプラグインモジュールとして設計されています。評価を行う場合は、DSTINIm400#をDSTINIs400のソケットボードに挿入することができます。2個のボードを組み合わせると、Ethernetネットワークを用いたDS80C400の機能をすべて評価することができます。
