DS80C400

ネットワークマイクロコントローラ

すべて表示 showmore-icon

ネットワークマイクロコントローラが、8051デバイスで得られる高集積性を提供

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 高性能アーキテクチャ
    • 54nsの単一8051命令サイクル
    • クロックレート:DC~75MHz
    • フラットアドレス空間:16MB
    • 自動インクリメント/デクリメント、およびデータ移動加速選択機能を備えた4個のデータポインタ
    • 16/32ビット数値計算アクセラレータ
  • 多層ネットワーキングとI/O
    • 10/100 Ethernetメディアアクセスコントローラ(MAC)
    • CAN 2.0Bコントローラ
    • 1-Wireネットコントローラ
    • 3個のフルデュープレックスハードウェアシリアルポート
    • 最大8個の双方向8ビットポート(64個のデジタルI/Oピン)
  • 堅牢なROMファームウェア
    • DHCPとTFTPを用いてEthernet上のネットワークブートをサポート
    • すべてのアプリケーションにアクセス可能なTCP/IPネットワークスタック
    • IPv4とIPv6をサポート
    • UDP、TCP、DHCP、ICMP、およびIGMPを実現
    • 割込み型優先順位ベースのタスクスケジュラ
    • オプションとして、MACアドレスをIEEE登録のDS2502-E48から取得可能
  • 10/100 Ethernet Mac
    • 柔軟性の高いIEEE 802.3 MII (10/100Mbps)およびENDEC (10Mbps)インタフェースによってPHYの選択が可能
    • 低電力動作を実現:Magic Packet®およびウェイクアップフレーム検出付き超低電力スリープモード
    • バッファ制御ユニット付き8kBオンチップTx/RxパケットデータメモリによってCPU負荷を軽減
    • フロー制御付ハーフ/フルデュープレックス動作
    • VLANサポート付マルチキャスト/ブロードキャストアドレスフィルタリング
  • フル機能CAN 2.0Bコントローラ
    • 15メッセージセンタ
    • 標準(11ビット)および拡張(29ビット)識別子およびグローバルマスクをサポート
    • DeviceNet™、SDS、および高レイヤCANプロトコルをサポートするメディアバイトフィルタリング
    • 自動ボーモードおよびSIESTA低電力モード
  • 内蔵の主システムロジック
    • 16個の割込みソース、うち6個は外付け
    • 4つの16ビットタイマ/カウンタ
    • 2x/4xクロック乗算器によって電磁妨害(EMI)を低減
    • プログラマブルウォッチドッグタイマ
    • 発振器不良検出器
    • プログラマブルIrDAクロック

「主な特長」の続きはフルデータシートの32ページ目に記載されています。

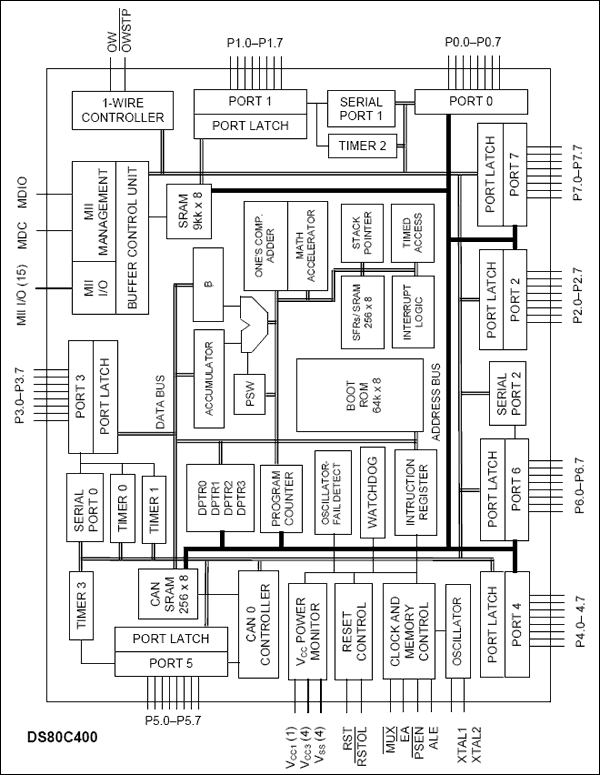

製品概要
show more Icon

ネットワークマイクロコントローラのDS80C400は、8051デバイスの中に最高の集積度 を実現しています。周辺装置には、10/100 Ethernet MAC、3個のシリアルポート、CAN 2.0Bコントローラ、1-Wire®マスタ、64個のI/Oピンなどがあります。

ネットワークにアクセスするために、すべてのアプリケーションにアクセス可能なTCP IPv4/6ネットワークスタックとOSがROMで提供されます。ネットワークスタックは、最大32の同時TCP接続をサポートしており、Ethernet MACによって最大5Mbpsで転送することができます。75MHzの最大システムクロック周波数から、54nsの最小命令サイクルタイムを得ることができます。大きいプログラムやデータメモリ領域へのアクセスは、最大16MBの連続したメモリをサポートする24ビットアドレス指定方式を用いることで簡単化されます。

マイクロコントローラとメモリ間のデータ転送を高速化するため、DS80C400は4個のデータポインタを備えており、その各々は特定のデータポインタが関係する命令を実行する際に自動的にインクリメントまたはデクリメントするよう設定できます。DS80C400のハードウェア数値計算アクセラレータは、32ビットと16ビットの乗除算演算、および高速シフト、標準化、蓄積の各機能の速度をさらに向上させます。

高速マイクロコントローラユーザガイドおよび高速マイクロコントローラユーザガイド:ネットワークマイクロコントローラ用補足資料(いずれも英文のみとなります)を、このデータシートと併せて使用して下さい。 ユーザガイドのダウンロード:japan.maximintegrated.com/microcontrollers

比較表
型番
および
説明
内蔵
プログラム
メモリ
内蔵
MOVX SRAM
シリアル
ポート
16ビット
タイマ
データポインタ 10/100 Ethernet MAC 1-Wire
マスタ
ウォッチドッグ 電源障害リセット&割込み 電源
管理モード
電源
電圧(V)
パッケージ
ネットワーク
マイクロ
コントローラ
DS80C400
64kB ROM 1kB 3 4 4 あり あり あり あり あり 1.8
3.3
100/LQFP
EthernetおよびCAN付き
ネットワーク
マイクロ
コントローラ
DS80C410
64kB ROM 73.5kB 3 4 4 あり あり あり あり あり 1.8
3.3
100/LQFP
Ethernet MAC付き
ネットワーク
マイクロ
コントローラ
DS80C411
64kB ROM 73.5kB 3 4 4 あり あり あり あり あり 1.8
3.3
100/LQFP

アプリケーション

  • アナログモデム
  • 自動メータ読取り器/900MHz-ISM
  • 自動現金払出し機システム
  • データコンバータ(シリアルからイーサネット、CANからイーサネット)
  • 環境監視
  • ホーム/オフィスオートメーション
  • 産業用制御およびオートメーション
  • ネットワークセンサー
  • ポータブルPOS機器
  • 遠隔情報収集機
  • セキュリティシステム
  • トランザクション/支払機
  • 販売機

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

DSTINIM400

ネットワークマイクロコントローラの評価基板

zoom

DSTINIM400

ネットワークマイクロコントローラの評価基板

ネットワークマイクロコントローラの評価基板

機能と利点

  • 検証済みハードウェア設計のMxTNI™ランタイム環境に対応(DSTINIs400との併用で)
  • 10/100 Base-T、光ファイバ、およびHomePNAなどのネットワークインタフェースに接続する業界標準MIIインタフェース
  • 3個のハードウェアシリアルポート
  • 1-Wire®ネットワークマスタ内蔵
  • CAN 2.0Bポート
  • タイムスタンプ用リアルタイムクロック
  • アプリケーション保存用1MBフラッシュROM
  • データ保存用1MB NV SRAM
  • 3.3Vの単一電源動作
  • 完全実装および試験済みの設計

製品の詳細

DSTINIm400#は、ネットワークマイクロコントローラのDS80C400を評価する完全実装および試験済みの回路基板です。DSTINIm400#は、DS80C400の他に、リアルタイムクロック、1MBフラッシュ、1MBスタティックRAMを内蔵し、各種ネットワークに接続するための外部Ethernet PHYをサポートしています。この回路基板は、144ピンSODIMMコネクタへのプラグインモジュールとして設計されています。評価を行う場合は、DSTINIm400#をDSTINIs400のソケットボードに挿入することができます。2個のボードを組み合わせると、Ethernetネットワークを用いたDS80C400の機能をすべて評価することができます。

DSTINIS-005

DSTINIs400/DSTINIs-00xソケットの評価ボード

zoom

DSTINIS-005

DSTINIs400/DSTINIs-00xソケットの評価ボード

DSTINIs400/DSTINIs-00xソケットの評価ボード

機能と利点

  • 検証済みハードウェア設計のMxTNIランタイム環境に対応(DSTINIm400とともに)
  • 10/100 Base-T Ethernetポート
  • 2個のシリアルポート
  • デュアル1-Wireネットワークポート
  • CAN 2.0Bポート
  • 5.0Vの単一電源動作(DSTINIm400)
  • 完全実装および試験済みの設計

製品の詳細

MxTNI™ソケットボードは、対応するTINI評価モジュールのホストとして動作するように設計されたマザーボードです。2つのボードを組み合わせることで、対象となるマイクロプロセッサの機能をすべて評価することができます。DS80C400を評価するには、DS80C400-KITを注文してください。DS80C410またはDS80C411を評価するには、DSTINIm410#とDSTINIs400#の両方を注文し使用してください。DSTINIm410#はDS80C410とDS80C411の両方を評価するために使います。

様々なボードが多様な評価モジュールをサポートしていますが、最も一般的な製品はDSTINIs400#です。144ピンSODIMMコネクタを備え、DSTINIm400#またはDSTINIm410#を実際のアプリケーションに接続するための1-Wire®、CAN 2.0B、シリアル、および10/100 Ethernet PHYを搭載しています。

DSTINIm400#およびDSTINIm410#はDSTINIs400#の144ピンSODIMMコネクタへのプラグインモジュールとして設計されています。これらはすべて完全実装済みで正しい組合せによってネットワークマイクロコントローラ用の完全評価システムとなります。DSTINIm400#およびDSTINIm410#モジュールは、ネットワークマイクロコントローラのDS80C400およびDS80C410、リアルタイムクロック、1MBフラッシュ、1MBスタティックRAMを内蔵し、各種ネットワークに接続するための外部Ethernet PHYに対応しています。

DSTINIS400

DSTINIs400/DSTINIs-00xソケットの評価ボード

zoom

DSTINIS400

DSTINIs400/DSTINIs-00xソケットの評価ボード

DSTINIs400/DSTINIs-00xソケットの評価ボード

機能と利点

  • 検証済みハードウェア設計のMxTNIランタイム環境に対応(DSTINIm400とともに)
  • 10/100 Base-T Ethernetポート
  • 2個のシリアルポート
  • デュアル1-Wireネットワークポート
  • CAN 2.0Bポート
  • 5.0Vの単一電源動作(DSTINIm400)
  • 完全実装および試験済みの設計

製品の詳細

MxTNI™ソケットボードは、対応するTINI評価モジュールのホストとして動作するように設計されたマザーボードです。2つのボードを組み合わせることで、対象となるマイクロプロセッサの機能をすべて評価することができます。DS80C400を評価するには、DS80C400-KITを注文してください。DS80C410またはDS80C411を評価するには、DSTINIm410#とDSTINIs400#の両方を注文し使用してください。DSTINIm410#はDS80C410とDS80C411の両方を評価するために使います。

様々なボードが多様な評価モジュールをサポートしていますが、最も一般的な製品はDSTINIs400#です。144ピンSODIMMコネクタを備え、DSTINIm400#またはDSTINIm410#を実際のアプリケーションに接続するための1-Wire®、CAN 2.0B、シリアル、および10/100 Ethernet PHYを搭載しています。

DSTINIm400#およびDSTINIm410#はDSTINIs400#の144ピンSODIMMコネクタへのプラグインモジュールとして設計されています。これらはすべて完全実装済みで正しい組合せによってネットワークマイクロコントローラ用の完全評価システムとなります。DSTINIm400#およびDSTINIm410#モジュールは、ネットワークマイクロコントローラのDS80C400およびDS80C410、リアルタイムクロック、1MBフラッシュ、1MBスタティックRAMを内蔵し、各種ネットワークに接続するための外部Ethernet PHYに対応しています。

DSTINIS-006

DSTINIs400/DSTINIs-00xソケットの評価ボード

zoom

DSTINIS-006

DSTINIs400/DSTINIs-00xソケットの評価ボード

DSTINIs400/DSTINIs-00xソケットの評価ボード

機能と利点

  • 検証済みハードウェア設計のMxTNIランタイム環境に対応(DSTINIm400とともに)
  • 10/100 Base-T Ethernetポート
  • 2個のシリアルポート
  • デュアル1-Wireネットワークポート
  • CAN 2.0Bポート
  • 5.0Vの単一電源動作(DSTINIm400)
  • 完全実装および試験済みの設計

製品の詳細

MxTNI™ソケットボードは、対応するTINI評価モジュールのホストとして動作するように設計されたマザーボードです。2つのボードを組み合わせることで、対象となるマイクロプロセッサの機能をすべて評価することができます。DS80C400を評価するには、DS80C400-KITを注文してください。DS80C410またはDS80C411を評価するには、DSTINIm410#とDSTINIs400#の両方を注文し使用してください。DSTINIm410#はDS80C410とDS80C411の両方を評価するために使います。

様々なボードが多様な評価モジュールをサポートしていますが、最も一般的な製品はDSTINIs400#です。144ピンSODIMMコネクタを備え、DSTINIm400#またはDSTINIm410#を実際のアプリケーションに接続するための1-Wire®、CAN 2.0B、シリアル、および10/100 Ethernet PHYを搭載しています。

DSTINIm400#およびDSTINIm410#はDSTINIs400#の144ピンSODIMMコネクタへのプラグインモジュールとして設計されています。これらはすべて完全実装済みで正しい組合せによってネットワークマイクロコントローラ用の完全評価システムとなります。DSTINIm400#およびDSTINIm410#モジュールは、ネットワークマイクロコントローラのDS80C400およびDS80C410、リアルタイムクロック、1MBフラッシュ、1MBスタティックRAMを内蔵し、各種ネットワークに接続するための外部Ethernet PHYに対応しています。
