DS8007A

製造中

車載グレード・マルチプロトコル・デュアルスマートカードインタフェース

拡張温度範囲、2つの離れたインタフェース用、スマートカード電源および通信

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 2つの独立したスマートカードデバイス用の完全インタフェース/制御
  • カードインタフェース上に8kV (min) ESD保護
  • 内部ICカード電源電圧生成
    • 5.0V ±5%、65mA (max)
    • 3.0V ±8%、50mA (max)
    • 1.8V ±10%、30mA (max)
  • 自動カード作動化、非作動化、およびデータ通信を専用内蔵シーケンサで制御
  • 8ビットパラレルバスを介したホストインタフェース(ユーザー選択可能な多重または非多重モード)
  • チップセレクトおよび3ステートバスによって、バス上に複数デバイス(カードリーダおよびメモリ)が可能
  • オプションのプログラマブル深度/スレッショルドを備えた8文字受信FIFO
  • 外部ISO 7816 UARTとのI/Oインタフェースピン
  • 2倍の周波数逓倍の独立したカードクロック生成(最高10MHz)
  • カードクロックSTOP HIGH、STOP LOW、または内部生成の1.25MHz (カードのパワーダウン用)を選択可能
  • EMV準拠のリファレンスデザインと評価キットが入手可能(DS8007-KIT)

マルチプロトコルデュアルスマートカードインタフェースのDS8007Aは、すべてのISO 7816、EMV™、およびGSM11-11要件に対応する車載グレードの低コストデュアルスマートカードリーダインタフェースです。8ビットパラレルバスと専用アドレスセレクト(AD3～AD0)を介して、DS8007Aはマキシムのセキュアマイクロコントローラの非多重バイト幅バスに容易に直接接続することができます。オプションとして、パラレルバスを多重化し、MOVXメモリアドレッシングを介して80C51対応マイクロコントローラの多重化バスに直接アクセスすることができます。

1つの内蔵UARTがインタフェース間で多重化され、各カード処理の個別可変ボーレート機能によって高速自動スマートカード処理が可能です。カードインタフェースは、自動作動化および非作動化シーケンスをサポートする内蔵シーケンサによって制御され、T = 0、T = 1、および同期プロトコルに必要なあらゆるアクションを処理します。また、電源ドロップアウト発生時の緊急非作動化もサポートされています。3番目のカードは、補助I/Oを介してサポートされます。I/Oの同一セットをUART用の追加シリアルインタフェースとしてオプション使用することができます。

DS8007Aは、2つのスマートカードとインタフェースするのに必要なすべての電気信号を送出します。内蔵電圧コンバータによって1.8V/3V/5Vカードと1.8V/3V/5V環境間の完全な相互互換性が確保され、2.7V～6Vの電源電圧範囲内の動作が可能です。標準のDS8007リビジョンは、非車載アプリケーション用に提供されます。

アプリケーション

  • アクセス制御
  • 銀行業務アプリケーション(POS端末、デビット/クレジット支払い端末、PINパッド、現金自動預入支払機)
  • 加入テレビ
  • テレコム
DS8007A
車載グレード・マルチプロトコル・デュアルスマートカードインタフェース

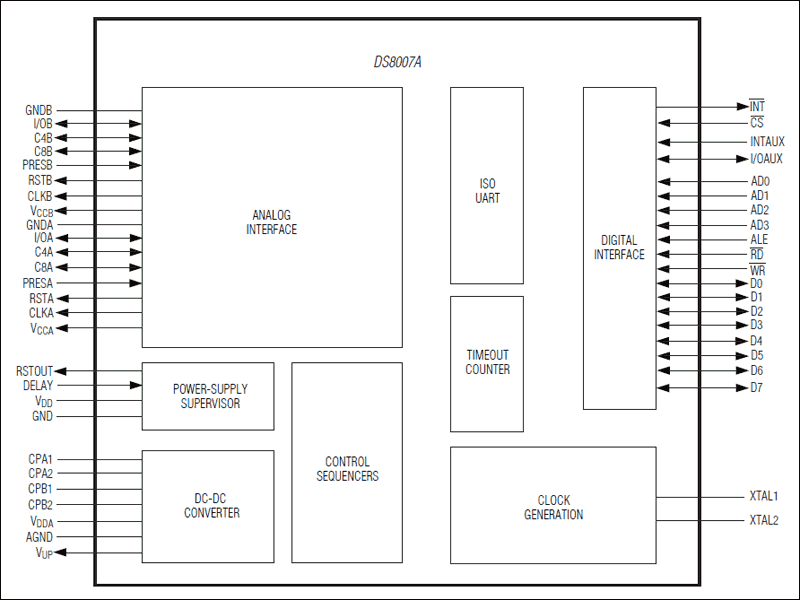

DS8007A：ブロックダイアグラム title=
