DS28EL15

DeepCoverセキュア認証用IC、1-Wire SHA-256および512ビットユーザーEEPROM内蔵

すべて表示 showmore-icon

暗号強度の高い認証および高度物理セキュリティで開発投資を保護

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.20
特長
  • SHA-256に基づく対称鍵ベースの双方向セキュア認証モデル
  • 高ビット数、ユーザー設定可能なシークレット、および入力チャレンジを使用した強力な認証
  • 256ビット x 2ページに分割された512ビットのユーザーEEPROM
  • 認証/書込み/読取り保護、およびOTP/EPROMエミュレーションを含む、ユーザー設定可能で不可逆なEEPROMの保護モード
  • 固有の出荷時設定される64ビットID番号
  • 単一接点の1-Wireインタフェース
  • 動作範囲：1.8V ±5%、-40℃～+85℃
  • ESD保護：±8kV HBM (typ)
  • 6ピンTDFN-EPパッケージ
製品概要
show more Icon

DeepCover®エンベデッドセキュリティソリューションは、複数層の高度物理セキュリティによって機密データを秘匿し、可能な限り業界で最もセキュアなキーストレージを提供します。Deepcoverセキュア認証用IC (DS28EL15)は、高い暗号強度、双方向性、セキュリティを備えたチャレンジ&レスポンス認証機能と、FIPS 180-3で規定されたセキュアハッシュアルゴリズム(SHA-256)に基づく実装を組み合わせています。512ビットのユーザー設定可能なEEPROMアレイはアプリケーションデータの不揮発性ストレージを提供します。その他の保護されたメモリにはSHA-256の動作用の読取り保護されたシークレットおよびメモリ保護制御用の設定が保持されます。各デバイスは、出荷時にチップにプログラムされる保証された固有の64ビットROM識別番号(ROM ID)を備えています。この固有のROM IDは、暗号操作用の基本的な入力パラメータとして使用されるとともに、アプリケーション内での電子的なシリアルナンバーとしても機能します。双方向のセキュリティモデルによって、ホストシステムとスレーブに内蔵されたDS28EL15の間での双方向の認証が可能です。スレーブからホストへの認証は、接続または内蔵されたDS28EL15の正当性をセキュアな形で検証するために、ホストシステムによって使用されます。ホストからスレーブへの認証は、不正なホストによる書換えからDS28EL15のユーザーメモリを保護するために使用されます。DS28EL15は、単一接点の1-Wire®バス上で、オーバードライブ速度で通信を行います。通信は1-Wireプロトコルに従い、複数デバイスの1-Wireネットワークの場合はROM IDがノードアドレスの役割を果たします。
マキシムのセキュアな薬提供ソリューションのビデオは、マキシムのセキュリティ製品が遠隔の薬提供の認証にどのように使用可能かについて説明します。

アプリケーション

  • 消耗品の識別および認証
  • リファレンス設計のライセンス管理
  • センサー/アクセサリの認証および較正
  • システムの知的所有権保護
Show More Arrow image
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.20
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS28EL15

資料

18
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • アプリケーション・ノート
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 01/09/2013
English

DS28EL15: DeepCover Secure Authenticator with 1-Wire SHA-256 and 512-Bit User EEPROM Data Sheet (Rev.0)

PDFファイルを開く

redirect
608.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
DS28EL15 Reliability Data redirect icon

127.65K

download

PDFをダウンロード

アプリケーション・ノート

1

PDF Vector

HTML

更新 05/05/2015
English
Secure Your FPGA System Using a DeepCover Secure Authenticator redirect icon

技術記事

10

PDF Vector

HTML

更新 11/26/2007
English
Attachment Methods for the Electro-Mechanical 1-Wire Contact Package redirect icon

PDF Vector

HTML

更新 11/26/2007
日本語
電気機械式接点を実現する 1-Wire Contact Packageの取り付け方法 redirect icon

PDF Vector

HTML

更新 12/22/2005
English
Protect Your R&D Investment with Secure Authentication redirect icon

PDF Vector

HTML

更新 06/23/2006
中国語
利用安全认证保护您的研发成果 redirect icon

PDF Vector

HTML

更新 05/24/2006
日本語
セキュア認証によるR&D投資の保護 redirect icon

PDF Vector

HTML

更新 06/13/2019
English
Back to Basics: Secure Hash Algorithms redirect icon

PDF Vector

HTML

更新 05/30/2013
English
Uptime Protects the Bottom Line redirect icon

PDF Vector

HTML

更新 12/19/2013
日本語
アップタイムが収支を保護する redirect icon

PDF Vector

HTML

更新 07/31/2013
English
Hardware Security ICs Offer Large Security Returns at a Low Cost redirect icon

PDF Vector

HTML

更新 11/25/2013
日本語
低コストで高いセキュリティ効果を実現するハードウェアセキュリティIC redirect icon

デザイン・ノート

5

PDF Vector

HTML

更新 06/08/2011
English
Implementing Nonvolatile, Nonresettable Counters for Embedded Systems redirect icon

PDF Vector

HTML

更新 01/22/2014
English
Introduction to SHA-256 Master/Slave Authentication redirect icon

PDF Vector

HTML

更新 02/09/2007
English
Add Control, Memory, Security, and Mixed-Signal Functions with a Single Contact redirect icon

PDF Vector

HTML

更新 03/06/2007
中国語
通过单个触点增加控制、存储器、安全和混合信号功能 redirect icon

PDF Vector

HTML

更新 03/02/2009
日本語
ひとつの接点で制御とメモリ、セキュリティ、ミックスドシグナル機能を追加 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 11
show more Icon

データシート 1

DS28EL15: DeepCover Secure Authenticator with 1-Wire SHA-256 and 512-Bit User EEPROM Data Sheet (Rev.0)

信頼性データ 1

DS28EL15 Reliability Data

アプリケーション・ノート 1

Secure Your FPGA System Using a DeepCover Secure Authenticator

デザイン・ノート 3

ひとつの接点で制御とメモリ、セキュリティ、ミックスドシグナル機能を追加
Implementing Nonvolatile, Nonresettable Counters for Embedded Systems
Introduction to SHA-256 Master/Slave Authentication

技術記事 5

電気機械式接点を実現する 1-Wire Contact Packageの取り付け方法
セキュア認証によるR&D投資の保護
アップタイムが収支を保護する
低コストで高いセキュリティ効果を実現するハードウェアセキュリティIC
Back to Basics: Secure Hash Algorithms

ビデオ

1

Thumbnail Image

ビデオ

2022-10-04

04:01

EE Web Tech Lab – Secure Drug Delivery Solution

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28EL15Q+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28EL15Q+U Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

DS28EL15Q+T

製造中

DS28EL15Q+U

製造中

pdf

pcn_1612

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

DS28EL15Q+T

製造中

DS28EL15Q+U

製造中

pdf

pcn_1612

external-icon

評価用キット 2

DS28EL15EVKIT

Evaluation System for the DS28EL15 and DS24L65

zoom

DS28EL15EVKIT

Evaluation System for the DS28EL15 and DS24L65

download icon

ダウンロード

 print icon

印刷
DS28EL15EVKIT
Evaluation System for the DS28EL15 and DS24L65

機能と利点

  • Complete EV System:
    • Five DS28EL15 ICs in TDFN-EP Package
    • One USB-to-I2C Module (DS9400#) Provides PC Connection
    • DS2465 EV Board Provides 1-Wire Interface and SHA-256 Coprocessor
    • One EV Board (DS9120Q+) with TDFN-EP Socket Provides Easy Chip Evaluation
  • USB-to-I2C Module Contains Prolific PL-2303HXD USB-to-UART Chip
    • Enumerates as a Virtual PC COM Port
    • Windows Certified Logo USB Device Driver Available
    • Standard USB Cable Interface
  • I2C Host Interface Supports 400kHz I2C Communication Speeds
  • EV Board Contains Convenient On-Board Test Points
  • Evaluation Software Will Be Provided Along with Full Evaluation Kit Data Sheet
今すぐ購入 詳細を表示

製品の詳細

The DS28EL15 evaluation system (EV system) provides the hardware and software necessary to evaluate and program the DS28EL15 DeepCover® Secure Authenticator. EV system operation requires a host PC for user-friendly evaluation.

Our Secure Drug Delivery video shows how Maxim security products can be used to authenticate remote drug delivery.

This evaluation system includes a DS9400 USB-to-I2C PC adapter, a DS2465 EV board, a DS9120Q+ evaluation socket board for a TDFN DS28EL15, and five DS28EL15 sample devices in a TDFN package. The EV software runs on Windows® 8, Windows 7, Windows Vista®, and Windows XP® operating systems. Detailed instructions for downloading and installing software, as well as general EV system operation are included in the EV system data sheet; software and documentation are available at the link above.

Note: The DS2465 EV board and DS9400# subcomponents are not available for direct sale outside of evaluation systems. A data sheet specific to DS9400# is not available.

reference details image

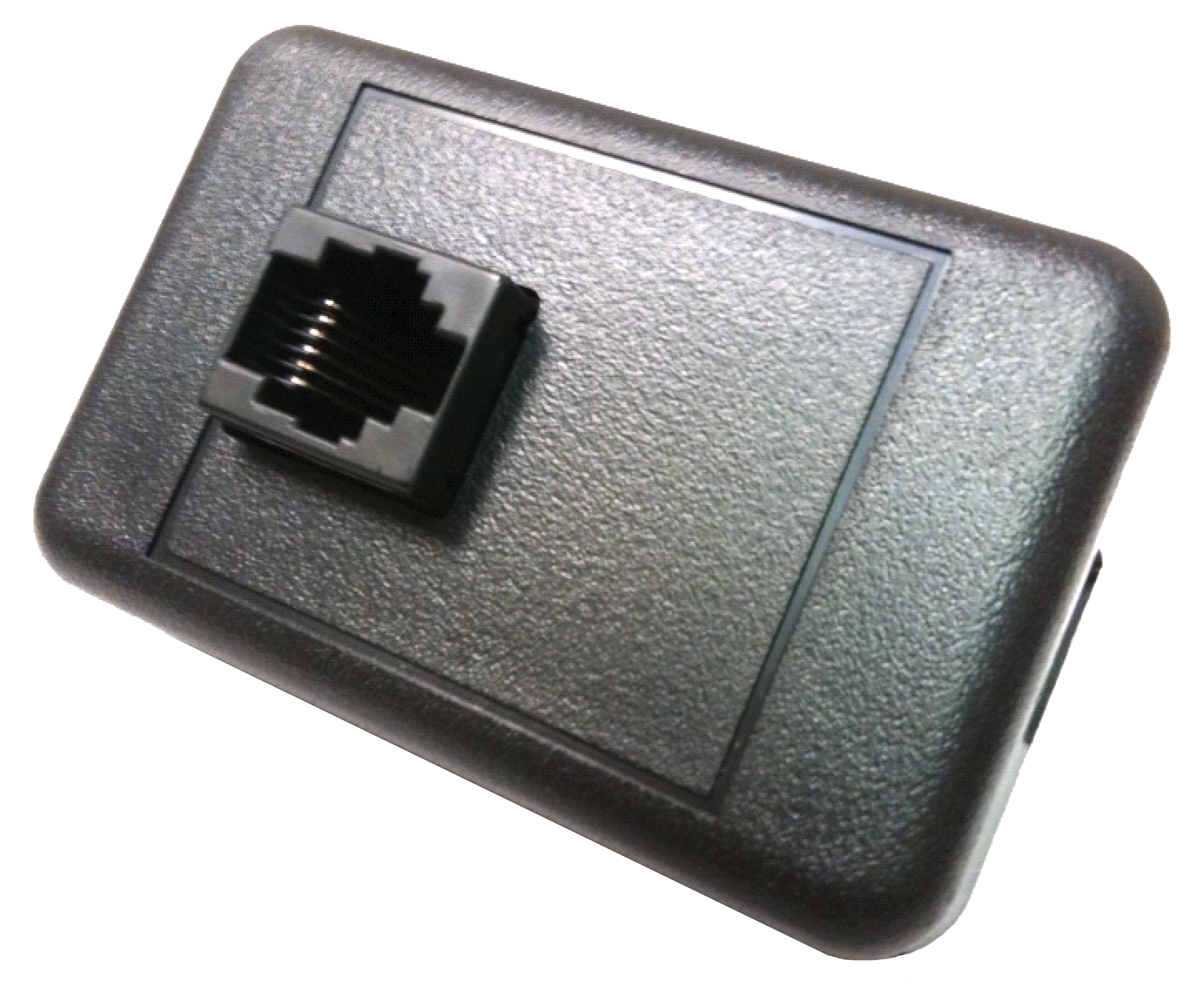

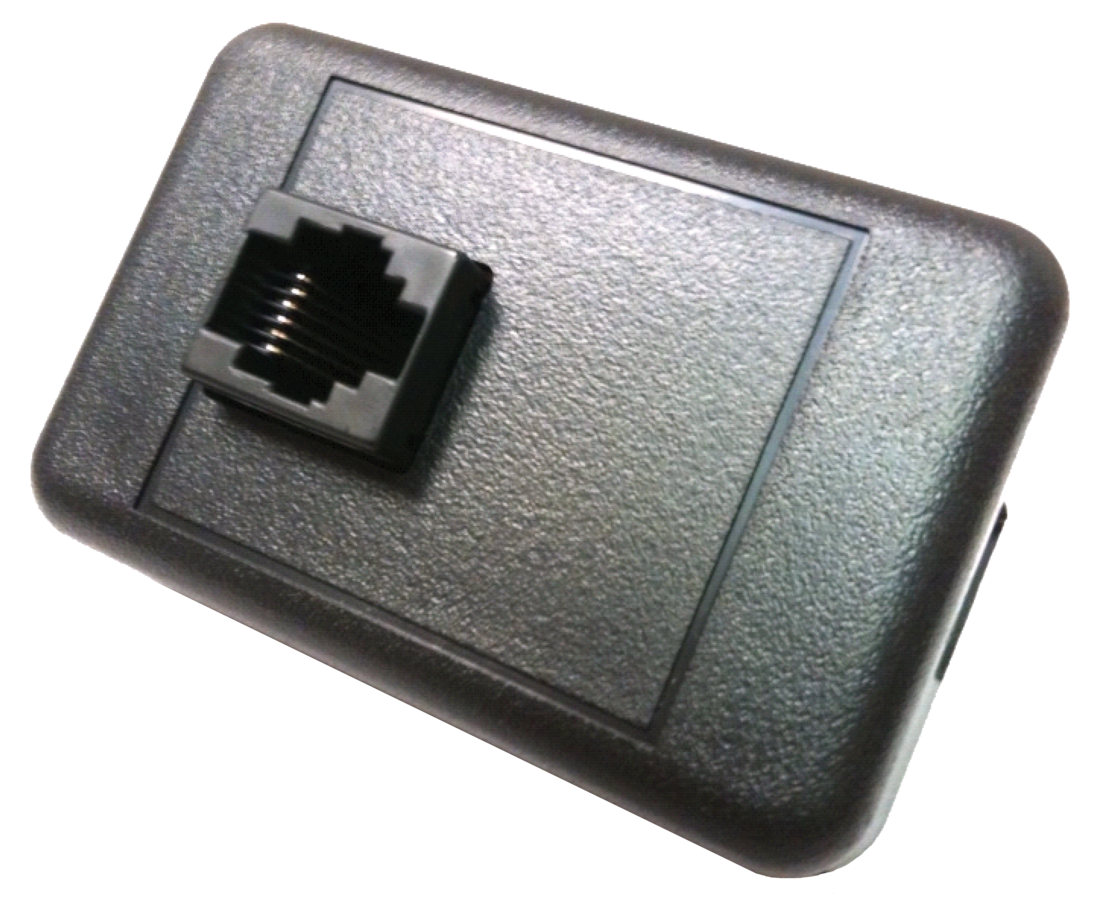

DS9481R-200

USB-1-Wire/iButton 1.8Vアダプタ

zoom

DS9481R-200

USB-1-Wire/iButton 1.8Vアダプタ

download icon

ダウンロード

 print icon

印刷
DS9481R-200
USB-1-Wire/iButton 1.8Vアダプタ

機能と利点

  • Windows® 8、Windows 7、およびWindows Vista®オペレーティングシステム用のドライバサポート
  • ProlificのPL-2303HXD USB-UARTブリッジICの使用によって、仮想PC COMポートとしてエミュレート
  • DS2480B 1-Wireラインドライバ機能をエミュレート
  • 1-Wire EEPROMプログラミング
  • 1-Wire/iButtonデバイスへの1.8V読取り/書込み動作
  • DS9120ファミリのソケットアダプタなどの標準接続アクセサリ用のRJ11インタフェース
  • 標準およびオーバードライブ1-Wire通信をサポート
  • 1.8Vへのストロングプルアップを提供
  • USB 2.0規格に完全準拠
今すぐ購入 詳細を表示

製品の詳細

DS9481R-200は、1-Wireデバイスとの容易なPC接続用のUSB-1-Wire®アダプタです。このアダプタは、RJ11コネクタに1.8VデータI/Oレベルをサポートするすべての1-WireおよびiButton®デバイスと通信するための信号を供給します。さらに、このアダプタは、1-Wire/iButton EEPROMデバイスをプログラムするためのサポートとシグナリングも提供します。完全なハードウェアソリューションを提供するために、DS9481R-200はソケットアダプタのDS9120ファミリと共に使用して、1-Wireスレーブデバイス用の1-Wire PCプログラマを容易に作成することができます(詳細についてはお問い合わせください)。iButton用の同等なスレーブハードウェアソリューションは、DS1402D-DR8です。

アプリケーション

  • 消耗品の識別および認証
  • リファレンス設計のライセンス管理
  • センサー/アクセサリの認証および較正
  • システムの知的所有権保護

評価用キット2

DS28EL15EVKIT

Evaluation System for the DS28EL15 and DS24L65
evaluation kit item images

DS9481R-200

USB-1-Wire/iButton 1.8Vアダプタ

リファレンス・デザイン 1

MAXREFDES34

MAXREFDES34 (Alcatraz)

SHA-256 Secure Authentication Design

zoomopens a dialog

MAXREFDES34 (Alcatraz)

SHA-256 Secure Authentication Design

download icon

ダウンロード

 print icon

印刷
MAXREFDES34 (Alcatraz)
SHA-256 Secure Authentication Design

機能と利点

  • SHA-256 authentication
  • Single-contact 1-Wire interface
  • Example source code
  • Pmod™-compatible form factor

Competitive Advantages

  • Crypto-strong authentication
  • Single pin count interface
  • Fast performance with hardware acceleration

Applications

  • Counterfeit protection
  • Peripheral authentication
  • IP protection
  • License and feature management
詳細なリファレンス・デザインを表示 external link

使用製品 6

DS28E15 reference design link

DS28E22 reference design link

DS28E25 reference design link

DS28EL15 reference design link

DS28EL22 reference design link

DS28EL25 reference design link

設計および組み込みツール

pdf icon

ZIP

Download Design Files link icon

87.93 K

リファレンス・デザイン1

MAXREFDES34

MAXREFDES34 (Alcatraz)

SHA-256 Secure Authentication Design
