DS28E36

DeepCoverセキュア認証用IC

すべて表示 showmore-icon

開発投資を保護する低コストの楕円曲線パブリック鍵(公開鍵)認証セキュリティを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.49
特長
  • ECC-256演算エンジン
    • FIPS 186 ECDSA P256署名および検証
    • 認証を備えたECDH鍵交換によってマンインザミドル攻撃を防止
    • ECDSA認証を備えた設定可能メモリのR/W
  • SHA-256演算エンジン
    • FIPS 180 MACによってセキュアダウンロード/ブート操作を実現
    • FIPS 198 HMACによって双方向認証およびオプションのGPIO制御を実現
  • オプションの認証制御を備えた2つのGPIO端子
    • オープンドレイン、4mA/0.4V
    • オプションのSHA-256またはECDSA認証を備えたオン/オフおよび状態読取り
    • セキュアブート/ダウンロード用マルチブロックハッシュ後のオン/オフを設定するオプション
  • 読取り機能を備えたNIST SP 800-90B準拠エントロピーソースのRNG
  • チップによって生成されるオプションのECC動作用Pr/Pu鍵ペア
  • 認証付き読取りを備えた1回のみ設定可能の17ビット、不揮発性デクリメント専用カウンタ
  • ユーザーデータ、鍵、および証明書用の8KビットのEEPROM
  • 固有かつ変更不可の出荷時設定される64ビット識別番号(ROM ID)
    • 暗号および鍵操作へのオプションの入力データコンポーネント
  • ホストとの単一接点、1-Wireインタフェース通信：11.7kbpsおよび62.5kbps
  • 動作範囲：3.3V ±10%、-40℃～+85℃
  • 6ピンTDFN-EPパッケージ(3mm x 3mm)
製品概要
show more Icon

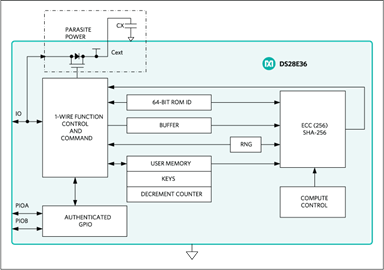

DS28E36は、内蔵の非対称(ECC-P256)および対称(SHA-256)セキュリティ機能から導かれる暗号ツールのコア一式を提供するDeepCover®セキュア認証用ICです。ハードウェアで実装された暗号エンジンによって提供されるセキュリティサービスに加えて、このデバイスはFIPS/NISTの真の乱数発生器(RNG)、8KbのセキュアEEPROM、デクリメント専用カウンタ、設定可能な2つのGPIO端子、および固有の64ビット ROM識別番号(ROM ID)を内蔵しています。この固有のROM IDは暗号演算の基本的入力パラメータとして使用され、アプリケーション内で電子的シリアルナンバーとして機能します。DS28E36は単一接点の1-Wire® バス上で、オーバードライブ速度で通信を行います。通信は1-Wireプロトコルに従い、複数デバイスの1-Wireネットワークの場合はROM IDがノードアドレスの役割を果たします。

ECCパブリック/プライベート鍵機能はNISTが定義するP-256曲線に基づいて動作し、FIPS 186準拠のECDSA署名生成および検証を含んでおり、双方向非対称鍵認証モデルに対応します。SHA-256秘密鍵機能はFIPS 180に準拠し、ECDSA動作との組み合わせまたは個別に複数のHMAC機能用のいずれかで柔軟に使用されます。

2つのGPIO端子はコマンド制御下で個別に操作可能で、ECDSAベースの暗号堅牢モードを含む認証および非認証動作に対応する設定自由度を備え、ホストプロセッサのセキュアブートをサポートします。

DeepCoverエンベデッドセキュリティソリューションは、複数層の高度セキュリティによって機密データを秘匿し、可能な限り最もセキュアなキーストレージを提供します。デバイスレベルのセキュリティ攻撃に対する保護のために、アクティブダイシールド、鍵の暗号化ストレージ、およびアルゴリズムによる方法を含む侵襲的および非侵襲的な対策が実装されています。

アプリケーション

  • アクセサリおよび周辺装置のセキュア認証
  • IoTノード暗号保護
  • ファームウェアおよび/またはシステムパラメータのセキュアブートまたはダウンロード
  • ホストコントローラの暗号鍵のセキュアストレージ
Show More Arrow image
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.49
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS28E36

資料

19
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • 製品ハイライト
  • データシート
  • ユーザ・ガイド
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 05/07/2020
English

DS28E36: DeepCover Secure Authenticator Data Sheet (Rev.3)

PDFファイルを開く

redirect
440.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
DS28E36 Reliability Data redirect icon

45.72K

download

PDFをダウンロード

製品ハイライト

1

PDF Vector

PDF

更新 06/27/2023
English
DeepCover Secure Authenticators redirect icon

379.41K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

URL

更新 09/11/2023
English
DS28E36 Security User Guide redirect icon

技術記事

12

PDF Vector

HTML

更新 04/05/2019
English
Secure Authentication for Medical Disposables redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Easily Add Memory, Security, Monitoring, and Control to Medical Sensors and Consumables redirect icon

PDF Vector

HTML

更新 11/29/2010
日本語
医療センサーと消耗品にメモリ、セキュリティ、モニタリング、および制御機能を容易に追加 redirect icon

PDF Vector

HTML

更新 06/13/2019
English
Back to Basics: Secure Hash Algorithms redirect icon

PDF Vector

HTML

更新 06/03/2020
English
Cryptography: A Closer Look at the Algorithms redirect icon

PDF Vector

HTML

更新 07/08/2020
English
Cryptography: Is a Hardware or Software Implementation More Effective? redirect icon

PDF Vector

HTML

更新 08/03/2020
English
How Secure Authenticators and Coprocessors Can Simplify Cryptography redirect icon

PDF Vector

HTML

更新 07/20/2020
English
Cryptography: Planning for Threats and Countermeasures redirect icon

PDF Vector

HTML

更新 05/29/2020
English
Cryptography: Fundamentals of the Modern Approach redirect icon

PDF Vector

HTML

更新 05/26/2020
English
Cryptography: How It Helps in Our Digital World redirect icon

PDF Vector

HTML

更新 06/19/2008
English
Overview of 1-Wire Technology and Its Use redirect icon

PDF Vector

HTML

更新 06/19/2008
日本語
1-Wire技術の概要、その用途 redirect icon

デザイン・ノート

3

PDF Vector

HTML

更新 02/09/2007
English
Add Control, Memory, Security, and Mixed-Signal Functions with a Single Contact redirect icon

PDF Vector

HTML

更新 03/06/2007
中国語
通过单个触点增加控制、存储器、安全和混合信号功能 redirect icon

PDF Vector

HTML

更新 03/02/2009
日本語
ひとつの接点で制御とメモリ、セキュリティ、ミックスドシグナル機能を追加 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 15
show more Icon

データシート 1

DS28E36: DeepCover Secure Authenticator Data Sheet (Rev.3)

信頼性データ 1

DS28E36 Reliability Data

ユーザ・ガイド 1

DS28E36 Security User Guide

デザイン・ノート 1

ひとつの接点で制御とメモリ、セキュリティ、ミックスドシグナル機能を追加

技術記事 10

医療センサーと消耗品にメモリ、セキュリティ、モニタリング、および制御機能を容易に追加
1-Wire技術の概要、その用途
Secure Authentication for Medical Disposables
Back to Basics: Secure Hash Algorithms
Cryptography: A Closer Look at the Algorithms
Cryptography: Is a Hardware or Software Implementation More Effective?
How Secure Authenticators and Coprocessors Can Simplify Cryptography
Cryptography: Planning for Threats and Countermeasures
Cryptography: Fundamentals of the Modern Approach
Cryptography: How It Helps in Our Digital World

製品ハイライト 1

DeepCover Secure Authenticators

製品ハイライト 1

DeepCover Secure Authenticators

ビデオ

3

Thumbnail Image

ビデオ

2022-10-04

08:56

Secure Boot and Secure Download - Part 2: Technologies Behind Embedded Security

さらに詳しく
Thumbnail Image

ビデオ

2022-10-04

04:33

Secure Boot and Secure Download - Part 3: Using the DS28C36

さらに詳しく
Thumbnail Image

ビデオ

2022-10-04

05:36

Secure Boot and Secure Download - Part 1: Protecting IoT Devices with Secure Authentication

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28E36BQ+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E36BQ+U Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E36Q+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E36Q+U Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722C

ASSEMBLY

DS28E36Q+T

製造中

DS28E36Q+U

製造中

pdf

pcn_1722c

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722C

arrow down

ASSEMBLY

DS28E36Q+T

製造中

DS28E36Q+U

製造中

pdf

pcn_1722c

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

セキュア認証用IC1
DS2476
popup image
Cart

製造中

DeepCoverセキュアコプロセッサ

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット 2

DS9481P-300

USB-to-1-Wire/I2C Adapter

zoom

DS9481P-300

USB-to-1-Wire/I2C Adapter

download icon

ダウンロード

 print icon

印刷
DS9481P-300
USB-to-1-Wire/I2C Adapter

機能と利点

  • Driver Support for Windows 10, Windows 7Operating Systems
  • 1-Wire/I2C USB Adapter Creates a Virtual COM Porton Windows, Linux, and Mac Operating Systems
  • Emulates the DS2480B Command Set
  • 3.3V Read/Write Operation to 1-Wire
  • Supports Standard and Overdrive 1-WireCommunication
  • Strong Pullup to 3.3V Provides the Additional CurrentRequired for 1-Wire EEPROM, EnvironmentalSensors, and Cryptographic Devices
  • 1-Wire Active Pullup Accommodates Long Lines
  • 3.3V I2C Operation with SDA and SCL Pullups
  • Supports I2C Speeds of 100kHz and 400kHz
  • 6-Pin Female Interface
  • Fully Compliant with USB Specification v2.0
今すぐ購入 詳細を表示

製品の詳細

reference details image

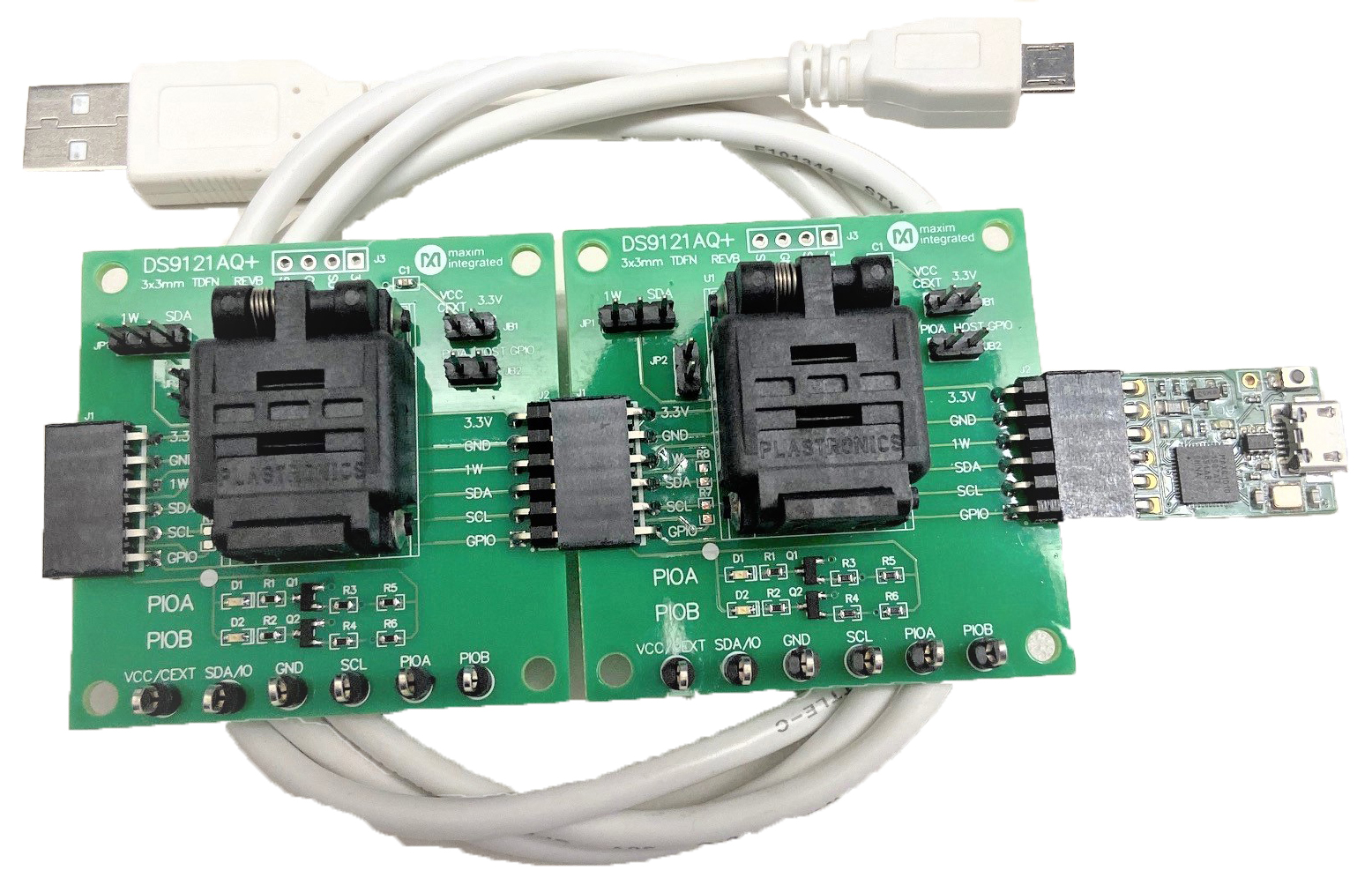

DS28E36EVKIT

DS28E36/DS2476の評価キット

zoom

DS28E36EVKIT

DS28E36/DS2476の評価キット

download icon

ダウンロード

 print icon

印刷
DS28E36EVKIT
DS28E36/DS2476の評価キット

機能と利点

  • DS28E36 DeepCover®セキュア認証用ICの機能を実証
  • DS2476 DeepCoverセキュアコプロセッサの機能を実証
  • I2Cおよび1-Wire通信のログによって、ファームウェア設計者のDS2476およびDS28E36の理解を支援
  • USB-I2C/1-Wireアダプタによって 任意のPC上に仮想COMポートを作成
  • USB 2.0規格に完全準拠
  • ソフトウェアはWindows 10、Windows 8、およびWindows 7の64ビットおよび32ビットの両方のバージョンで動作
  • 1-Wire動作電圧：3.3V ±3%
  • 便利なボード上のテストポイントおよびTDFNソケット
  • 評価ソフトウェアはご請求に応じて提供
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

DS28E36の評価システム(EVシステム)は、DS28E36とDS2476の評価に必要なハードウェアおよびソフトウェアを提供します。このEVシステムは、6ピンTDFNパッケージに封止された5つのDS28E36/DS2476デバイス、評価用TDFNソケットボードのDS9121AQ+、およびUSB-I2C/1-Wire®アダプタのDS9481P-300#で構成されます。評価ソフトウェアは、Windows® 10、Windows 8、およびWindows 7オペレーティングシステム(64および32ビットバージョン)で動作します。このEVシステムは、DS28E36およびDS2476の機能を実行するための便利なユーザーインタフェースを提供します。

アプリケーション

  • アクセサリおよび周辺装置のセキュア認証
  • IoTノード暗号保護
  • ファームウェアおよび/またはシステムパラメータのセキュアブートまたはダウンロード
  • ホストコントローラの暗号鍵のセキュアストレージ

資料

pdf icon

URL

DS28E36 Security User Guide reference design link

pdf icon

ZIP

DS28E36EVKIT Gerber File - Design Files Download

305.56K

すべて表示 Arrow image

評価用キット2

DS9481P-300

USB-to-1-Wire/I2C Adapter
evaluation kit item images

DS28E36EVKIT

DS28E36/DS2476の評価キット

リファレンス・デザイン 1

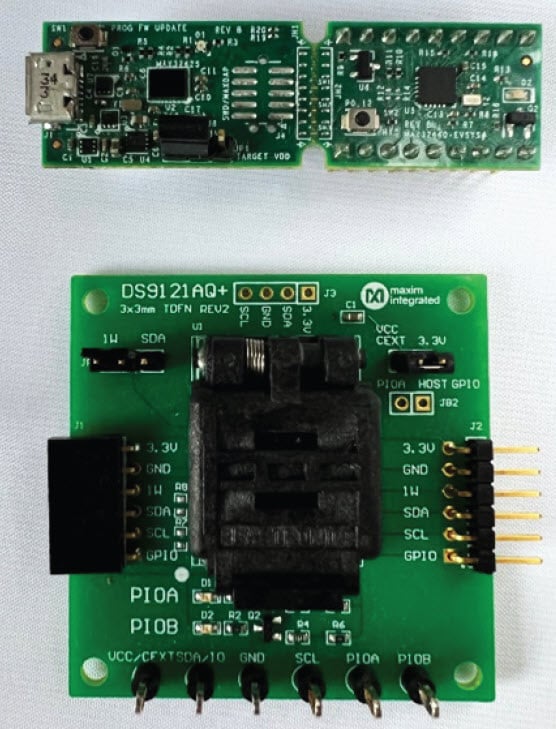

maxrefdes9007 board

MAXREFDES9007

Arm Cortex-M4 I/O Implemented 1-Wire Secure Authenticator Demo and Real Time Measurements

zoomopens a dialog

MAXREFDES9007

Arm Cortex-M4 I/O Implemented 1-Wire Secure Authenticator Demo and Real Time Measurements

download icon

ダウンロード

 print icon

印刷
MAXREFDES9007
Arm Cortex-M4 I/O Implemented 1-Wire Secure Authenticator Demo and Real Time Measurements

機能と利点

  • ECC-256 Compute Engine
  • FIPS 186 ECDSA P256 Signature and Verification
  • ECDH Key Exchange with Authentication Prevents Man-in-the-Middle Attacks
  • ECDSA Authenticated R/W of Configurable Memory
  • SHA-256 Compute Engine
  • FIPS 180 MAC for Secure Download/Boot Operations
  • FIPS 198 HMAC for Bidirectional Authentication and Optional GPIO Control
  • Two GPIO Pins with Optional Authentication Control
  • Open-Drain, 4mA/0.4V
  • Optional SHA-256 or ECDSA Authenticated On/Off and State Read
  • Optional Set On/Off After Multiblock Hash for Secure Boot/Download
  • RNG with NIST SP 800-90B Compliant Entropy Source with Function to Read Out
  • Optional Chip-Generated Pr/Pu Key Pairs for ECC Operations
  • 17-Bit One-Time Settable, Nonvolatile Decrement-Only Counter with Authenticated Read
  • 8Kbits of EEPROM for User Data, Keys, and Certificates
  • Unique and Unalterable Factory Programmed 64-Bit Identification Number (ROM ID)
  • Optional Input Data Component to Crypto and Key Operations
  • Single-Contact 1-Wire Interface Communication with Host at 11.7kbps and 62.5kbps
  • Operating Range: 3.3V ±10%, -40°C to +85°C
  • 6-Pin TDFN-EP Package (3mm x 3mm)
  • Accessory and Peripheral Secure Authentication
  • IoT Node Crypto-Protection
  • Secure Boot or Download of Firmware and/or System Parameters
  • Secure Storage of Cryptographic Keys for a Host Controller

Application

  • IoT Node Crypto-Protection
  • Accessory and Peripheral Secure Authentication
  • Secure Storage of Cryptographic Keys for a Host Controller
  • Secure Boot or Download of Firmware and/or System Parameters
詳細なリファレンス・デザインを表示 external link

使用製品 2

MAX32660 reference design link

DS28E36 reference design link

設計および組み込みツール

pdf icon

ZIP

MAXREFDES9007: Arm Cortex-M4 I/O Implemented 1-Wire Secure Authenticator Demo an link icon

50.9 K

リファレンス・デザイン1

maxrefdes9007 board

MAXREFDES9007

Arm Cortex-M4 I/O Implemented 1-Wire Secure Authenticator Demo and Real Time Measurements

最近表示した製品

製品の詳細
ドキュメント
ソフトウェアおよび製品のエコシステム
評価用キット
ツールおよびシミュレーション
リファレンス・デザイン
最新のディスカッション
