DS28E35

DeepCoverセキュア認証用IC、1-Wire ECDSAおよび1KbユーザーEEPROM内蔵

すべて表示 showmore-icon

開発投資を保護するための手頃な楕円曲線パブリック鍵(公開鍵)認証セキュリティを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.37
特長
  • 所定のSECドメインパラメータセットを使用するパブリック鍵(公開鍵)署名用のECDSAエンジン
  • ハードウェア乱数発生器内蔵
  • プライベート鍵およびパブリック鍵(公開鍵)はデバイスによる計算または外部からのロードが可能(オプションの自動ロック機能あり)
  • 個別のユーザー設定/ロック可能なメモリ空間にパブリック鍵(公開鍵)証明書を保存
  • 1回のみ設定可能でコマンドによってデクリメントされる17ビットの不揮発性カウンタ
  • 後続のECDSA署名用にEEPROMページのデータとホストのチャレンジのハッシュを計算するためのSHA-256エンジン
  • 256ビットx 4ページで構成された1024ビットのユーザーEEPROM
  • 各メモリページに対する書込み保護、読取り保護、およびOTP/EPROMエミュレーションを含む、設定可能で不可逆なユーザーEEPROM保護モード
  • 固有の、出荷時設定される64ビットID番号
  • 最大76.9kbpsでホストと通信する単一接点の1-Wireインタフェース
  • 動作範囲:3.3V ±10%、-40℃~+85℃
  • IO端子の±8kV HBM ESD保護(typ)
  • 8ピンTDFNおよび6ピンTSOCパッケージ
製品概要
show more Icon

DeepCover®エンベデッドセキュリティソリューションは、複数層の高度物理セキュリティによって機密データを秘匿し、可能な限り最もセキュアなキーストレージを提供します。
DeepCoverセキュア認証用IC (DS28E35)は、業界標準(FIPS 186) パブリック鍵(公開鍵)ベース楕円曲線デジタル署名アルゴリズム(ECDSA)に基づいたホストコントローラによるペリフェラル認証にとても効果的なセキュアなソリューションを提供します。ECDSAエンジンは、「Standards for Efficient Cryptography (SEC)」に従って素体上の疑似ランダム曲線を使用して鍵および署名を計算します。プライベート鍵およびパブリック鍵(公開鍵)は、デバイスによる計算またはユーザーによるインストールが可能で、オプションでロックすることができます。正当性の検証に必要なパブリック鍵(公開鍵)証明書の保存およびロックのために、個別のメモリ空間が設けられています。ECDSA関連のメモリ以外に、このデバイスは256ビットx 4ページで構成された1024ビットのユーザーメモリを備えています。ページ保護モードには、書込み保護、読取り保護、およびワンタイムプログラマブル(OTP)メモリエミュレーションモードが含まれます。また、DS28E35は1回のみ設定可能な、コマンドによってデクリメントされる17ビットの不揮発性カウンタも備えており、DS28E35を付加する対象物の寿命の管理に使用することができます。各デバイスは、出荷時にチップにプログラムされる保証された固有の64ビットROM識別番号(ROM ID)を備えています。この固有のROM IDは、暗号操作用の基本的な入力パラメータとして使用されるとともに、アプリケーション内での電子的なシリアルナンバーとしても機能します。DS28E35は、単一接点の1-Wire®バス上で、オーバードライブ速度で通信を行います。通信は1-Wireプロトコルに従い、複数デバイスの1-Wireネットワークの場合はROM IDがノードアドレスの役割を果たします。

アプリケーション

  • 消耗品の認証
  • 医療用センサー
  • ペリフェラル認証
  • プリンタカートリッジの識別および認証
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28E35P+
  • HTML
  • HTML
DS28E35P+T
  • HTML
  • HTML
DS28E35Q+T
  • HTML
  • HTML
DS28E35Q+U
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

DS28E35EVKIT

DS28E35の評価システム

zoom

DS28E35EVKIT

DS28E35の評価システム

DS28E35の評価システム

機能と利点

  • 1KbのユーザーEEPROMを備えたDS28E35 1-Wire ECDSA認証用ICの機能を実証
  • 1-Wire USBアダプタで任意のPCに仮想COMポートを作成
  • USB 2.0規格に完全準拠
  • 標準USBケーブルインタフェース
  • ソフトウェアはWindows 8、Windows 7、Windows Vista、Windows XPの各OSの32ビットと64ビットの両バージョン上で動作
  • 1-Wire動作電圧:3.3V ±3%
  • 簡便なテストポイントとTO-92ソケット内蔵
  • 標準RJ11コネクタでDS9120ソケットボードと接続
  • 評価ソフトウェアは要請に応じて提供

製品の詳細

DS28E35の評価システム(EVシステム)は、DeepCover®セキュア認証用ICのDS28E35の評価と設定に必要なハードウェアおよびソフトウェアを提供します。EVシステムの動作には、使い勝手の良い評価のためのホストPCが必要です。
この評価システムには、PCとの接続用のUSBケーブルを備えたUSB-1-Wire®/iButton®アダプタのDS9481R-3C7+、TSOC DS28E35用の評価ソケットボードのDS9120P+、およびTSOCパッケージに封止された5つのDS28E35サンプルデバイスが含まれています。EVソフトウェアは、Windows® 8、Windows 7、Windows Vista®、およびWindows XP®オペレーティングシステムで動作します。ソフトウェアのダウンロードとインストールの詳細な手順、および全般的なEVシステムの操作については、EVシステムのデータシートに記載されています。データシートは、右のリンクからの請求によって入手可能です。
注:DS9120P+は、評価システム以外の形では直販されません。この構成部品専用のデータシートは提供していません。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

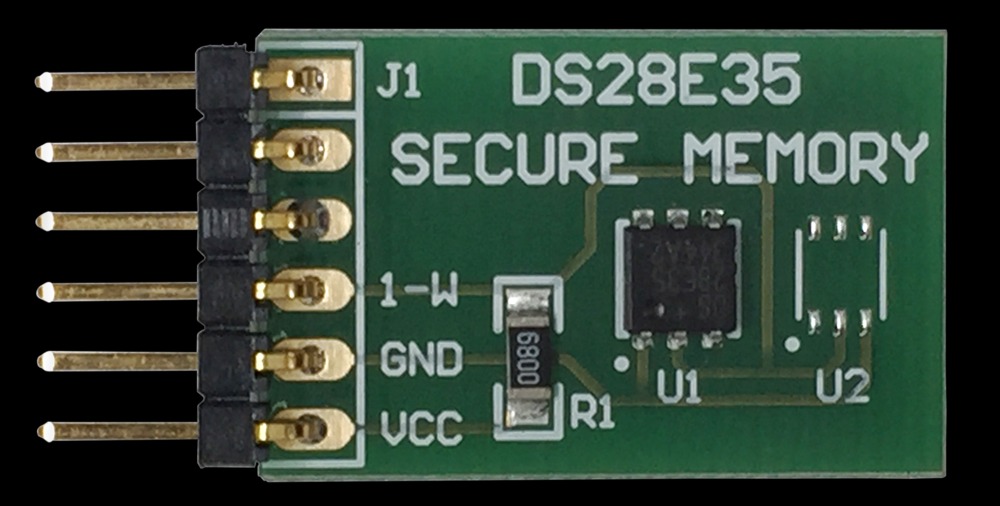

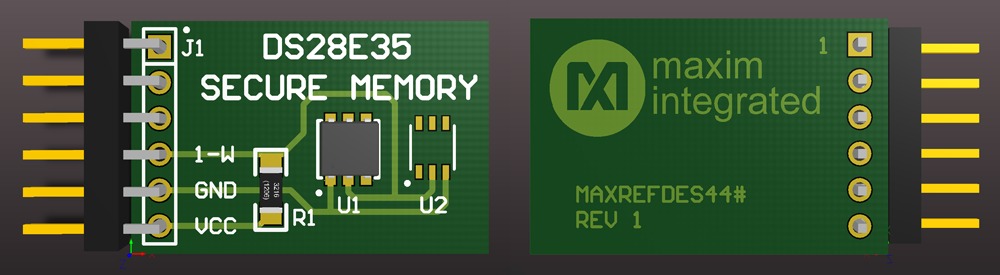

MAXREFDES44

Secure Authentication Design with 1-Wire ECDSA and Xilinx Zynq SoC

zoomopens a dialog

MAXREFDES44

Secure Authentication Design with 1-Wire ECDSA and Xilinx Zynq SoC

Secure Authentication Design with 1-Wire ECDSA and Xilinx Zynq SoC

機能と利点

Features

  • ECDSA authentication
  • 1-Wire interface
  • Example source code
  • Pmod-compatible form factor

Competitive Advantages

  • Crypto-strong authentication
  • Fast performance with hardware acceleration
  • No VCC pin required for peripheral authentication
詳細なリファレンス・デザインを表示 external link
