DS2505

16Kbアドオンリーメモリ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.12
機能
  • 16384ビットの電気的にプログラム可能な読取り専用メモリ(EPROM)と信号1本とグランドによる安価なインタフェースを使って通信可能
  • 出荷時レーザを使って書き込まれた試験済みの、固有の64ビット登録番号(8 ビットファミリコード+ 48ビットシリアル番号+ 8 ビットCRCテスタ)によって同一登録番号がないため、絶対追跡が可能
  • 内蔵のマルチドロップコントローラが他の1-Wireネットワーク製品とのコンパチビリティを保証
  • ランダムにアクセス可能なパケット化データレコードとするために64 x 256ビットページに分割されたEPROM
  • 不正書換えを防ぐために各メモリページの恒久的な書込み保護が可能
  • デバイスは、書込み済みのデータに影響を及ぼすことなく追加データをEPROMにプログラムすることが可能な「アドオンリー」メモリ
  • 古いページを新たにプログラムされたページで置き換えることによってデータをパッチすることが可能なソフトウエアアーキテクチュア
  • 制御、アドレス、データ、電源、およびプログラミング信号を単一データ端子に統合
  • マイクロプロセッサの単一ポート端子に直接接続して最高16.3kbpsで通信
  • 8ビットファミリコードが読取り装置に対してDS2505の通信要件を規定
  • 読取り装置が初めて電圧を印加したことをプレゼンス検出器が応答
  • 低コストTO-92、または6ピンTSOC表面実装型パッケージ
  • 2.8V~6.0V (-40℃~+85℃)の広い電圧範囲で読取り可能、11.5V~12.0V (-40℃~+50℃)でプログラミング
追加の詳細
show more Icon

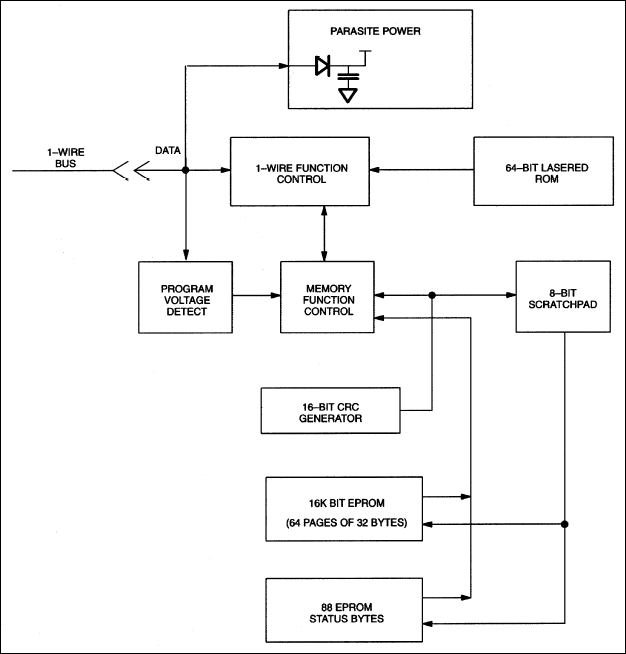

16KbアドオンリーメモリのDS2505は、このデバイスが関わる製品の関連情報を識別して保存します。このロットまたは製品固有の情報は、マイクロコントローラの単一ポート端子など、最小限のインタフェースによってアクセスすることができます。DS2505は、固有の48ビットシリアル番号、8ビットCRC、および8ビットファミリコード(0BH)からなる出荷時にレーザで書き込まれた登録番号ならびに16KbのユーザプログラマブルEPROMから構成されます。DS2505のプログラミングと読取りに必要な電源はすべて1-Wire®通信ラインから供給されます。データは、1本のデータラインとグランドリターンのみを必要とする1-Wireプロトコルによってシリアルに伝送されます。デバイス全体はプログラムすることができ、また必要に応じて書込み保護が可能です。別の方法として、デバイスは、新たなデータを既存のデータに追加して何度でもプログラムすることができますが、デバイスの後続の各プログラミングでは既存のデータを上書きすることはできません。 注:個々のビットは、ロジック1からロジック0にのみ変更することができますが、ロジック0からロジック1に変更することはできません。データのある1ページまたは複数のページのデータが、もはや正しくなくなっており、新しい、または更新されたデータで置き換えられて代替のページアドレスに保持されていることを示す手段も用意されています。ソフトウェアは、このページアドレスを再配置することによって、データのパッチを可能とし、スタンドアロンデータベースとしてのデバイスの柔軟性を高めることができます。出荷時に各DS2505にレーザで書き込まれた48ビットのシリアル番号は、固有の識別機能を保証しており、これによって絶対追跡を可能とします。TO-92またはTSOCパッケージは小型のエンクロージャであり、標準の組立て装置を使ってデバイスのPCBへの実装や配線を容易に行うことができます。標準アプリケーションとして、較正定数の保存、保守レコード、資産追跡管理、製品改訂状況、およびアクセスコードが挙げられます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2505+
  • HTML
  • HTML
DS2505+T&R
  • HTML
  • HTML
DS2505P+
  • HTML
  • HTML
DS2505P+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 22, 2020

- 1998N

ASSEMBLY

DS2505+

製造中

5 1, 2020

- 1998R1

ASSEMBLY

DS2505+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 22, 2020

- 1998N

arrow down

ASSEMBLY

DS2505+

製造中

5 1, 2020

- 1998R1

arrow down

ASSEMBLY

DS2505+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DS9481R-3C7

USB-1-Wire/iButton 3.3Vアダプタ

zoom

DS9481R-3C7

USB-1-Wire/iButton 3.3Vアダプタ

USB-1-Wire/iButton 3.3Vアダプタ

機能と利点

  • Windows® 7、Windows Vista®、およびWindows XP®オペレーティングシステム用のド ライバサポート
  • ProlificのPL-2303HXD USB-UARTブリッジICの使用によって、仮想PC COMポートとしてエミュレート
  • DS2480B 1-Wireラインドライバ機能をエミュレート
  • 外部電源を使用せずに1-Wire OTP/EPROMプログラミングを提供(OWに12V、PULSEに7V)
  • 1-Wire/iButtonデバイスに対する3.3V読取り/書込み動作
  • DS9120ソケットアダプタなどの標準接続アクセサリ用のRJ11インタフェース
  • 標準およびオーバードライブ1-Wire通信をサポート
  • 3.3Vへのストロングプルアップを提供
  • USB 2.0規格に完全準拠
  • Windows XP認定ロゴドライバ

製品の詳細

DS9481Rは、1-Wireデバイスとの容易なPC接続用のUSB-1-Wireアダプタです。このアダプタは、RJ11コネクタに3.3VデータI/Oレベルをサポートするすべての1-WireおよびiButtonデバイスと通信するための信号を供給します。また、このアダプタは1-Wire/iButton EEPROMとワンタイムプログラマブル(OTP)/EPROMデバイスをプログラムするためのサポートとシグナリングも提供します。完全なハードウェアソリューションを提供するために、DS9481RはソケットアダプタのDS9120とともに使用して、1-Wireスレーブデバイス用の1-Wire PCプログラマを容易に作成することができます(詳細についてはお問い合わせください)。iButton用の等価スレーブハードウェアソリューションはDS1402D-DR8です。
