DS2417: 割込み付き、1-Wireタイムチップ Data Sheet (Rev. 2)1/1/1900PDF177K
製品概要
機能と利点
- 完全互換1-Wire® MicroLANインタフェースを備えたリアルタイムクロック(RTC)
- DS2404と同じバイナリ時間/日付表現を使用(ただし分解能は1秒)
- クロック精度:月差±2分(25℃)
- システムウェイクアップ用の設定可能な割込み出力
- 通信速度:16.3kbps (ビット/秒)
- 固有の、出荷時レーザー書込みされたテスト済みの64ビット登録番号(8ビットのファミリコード + 48ビットのシリアルナンバー + 8ビットのCRC検証値)によって2つの同じ製品が存在しないため絶対的なトレーサビリティを保証
- 8ビットのファミリコードによってデバイスの通信要件をバスマスターに通知
- 内蔵マルチドロップコントローラによって他のMicroLAN製品との互換性を確保
- 広いVDD電圧範囲で動作:2.5V~5.5V (-40℃~+85℃)
- 低電力:200nA (typ、発振器動作時)
- 小型、低コスト6ピンTSOCおよびフリップチップ表面実装パッケージ

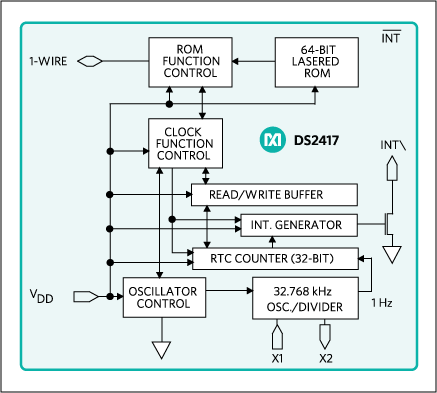

製品概要
割込みを備えた1-WireタイムチップのDS2417は、最小限のハードウェアで重要な時間情報の保存と取り出しを行うための簡素なソリューションを提供します。DS2417は、固有のレーザー書込みされたROMおよびバイナリカウンタとして実装されたリアルタイムクロック/カレンダーを内蔵しています。このデバイスとの通信には1つの端子のみが必要です。バックアップエネルギー源の利用によって、データは不揮発性で、スタンドアロン動作が可能です。DS2417の機能を使用して、あらゆるタイプの電子機器またはマイクロコントローラを使用するエンベデッドアプリケーションに、カレンダー、時間/日付スタンプ、ログブックなどの機能を追加することができます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
