製品概要

機能と利点

  • 最大ブースト電圧:76V
  • スイッチFET
  • 電流モニタ:1µA~2mAの広い範囲、50nsの高速時定数、10:1および5:1比
  • 2mAの電流クランプ(外部シャットダウン内蔵)
  • 多数の外部フィルタオプション
  • エクスポーズドパッドを備えた、3mm x 3mm、14ピンTDFNパッケージ

製品概要

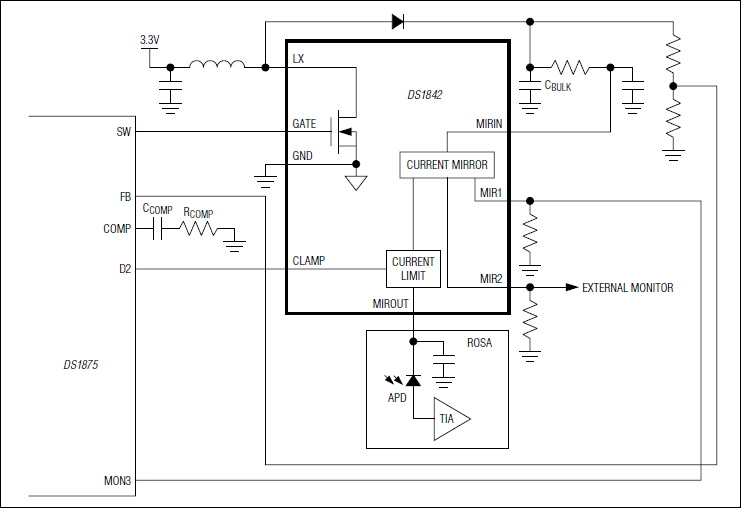

DS1842は、アバランシェフォトダイオード(APD)バイアスおよびモニタのアプリケーションに必要なディスクリート高電圧部品を集積化しています。ブーストDC-DCコンバータを構築するために、スイッチFETが外付けDC-DCコントローラとともに使用されます。電流クランプがAPDからの電流を制限し、外部シャットダウンも備えています。このデバイスは、APD電流を監視するためにデュアルカレントミラーも内蔵しています。

アプリケーション

  • APDバイアス
  • GPON光ネットワークユニットおよび光ライン伝送
