製品概要

機能と利点

  • 5V (DS1830)または3.3V (DS1830A)のパワーオンリセット
  • 安定したシーケンスのパワーオンリセットが要求されるシステムに最適
  • 電源過渡状態でリセットを駆動
  • システムオーバーライド用のプッシュボタンリセット入力
  • 選択可能なリセットタイミング
  • ディスクリート部品点数削減
  • 温度補償された高精度電圧基準
  • 8ピンDIP、8ピンSO、または省スペース8ピンµSOP
  • 動作温度:-40℃~+85℃
  • UL認定済み

製品概要

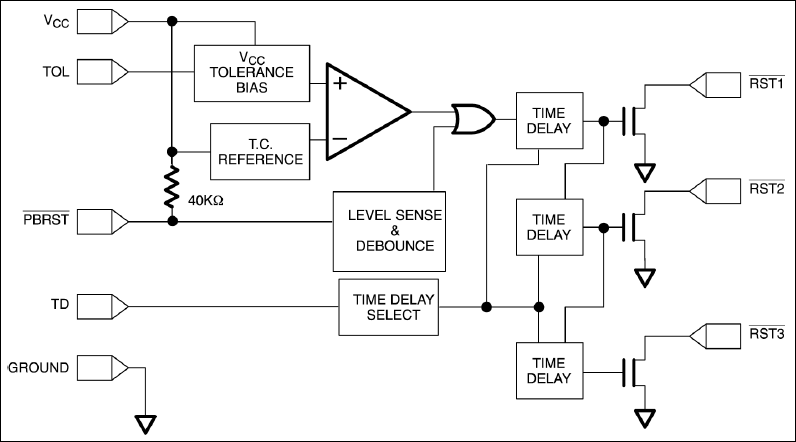

DS1830リセットシーケンサは、電源が許容範囲内にあるかどうか、また、プッシュボタンリセット入力が手動リセットされているかどうかを監視します。まず、温度補償された高精度の基準とコンパレータ回路によって電源の状態を監視し、許容範囲から外れた状態が検出されると内部電源障害信号を発生してリセットラインを強制的にアクティブ状態にします。電源が許容範囲内に復帰すると、リセット1に続いてリセット2が解除され、最後にリセット3が解除されます。リセットを順番に解除することでシステムが順序正しく起動し、結果として、高い信頼性が得られます。

アプリケーション

  • 自動試験装置(ATE)
  • 自動料金メータ読取り器
  • ビルセキュリティ/遠隔監視カメラ
  • ケーブルモデム
  • 携帯電話基地局
  • 携帯電話
  • コンピュータ:デスクトップ、ワークステーション、サーバ
  • コードレス電話
  • デジタルテレビ(レシーバ、セットトップボックス)
  • 最終製品
  • 全地球測位システム(GPS)
  • モデム(アナログ、ISDN、DSL)
  • ネットワークハブ、交換機、ルータ
  • ノートブックコンピュータ
  • ページャ
  • パームトップ、ハンディターミナル(バーコードを含む)
  • ペン入力パームトップ、PDA、およびオーガナイザ
  • POS端末
  • ポータブル患者監視装置/ドラッグデリバリ
  • プリンタおよびファックス
  • 試験および測定機器

製品カテゴリ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
DS1830+ 材料宣誓書(MD) 信頼性データ Plastic Dual-In-Line, Narrow (0.3in)
DS1830AS+ 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
DS1830AS+T&R 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
DS1830AU+ 材料宣誓書(MD) 信頼性データ Micro-MAX, Thin Shrink Small-Outline
DS1830AU+T&R 材料宣誓書(MD) 信頼性データ Micro-MAX, Thin Shrink Small-Outline
DS1830S+ 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
DS1830S+T&R 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
DS1830U+ 材料宣誓書(MD) 信頼性データ Micro-MAX, Thin Shrink Small-Outline
DS1830U+T&R 材料宣誓書(MD) 信頼性データ Micro-MAX, Thin Shrink Small-Outline
