DS1726
製造中高精度、3線式デジタルサーモメータおよびサーモスタット
-55℃～+125℃の温度範囲で温度測定およびスタンドアロンサーモスタット能力を提供する高精度3線式デジタルサーモメータ/サーモスタット
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$2.93
製品情報
- 外付け部品不要の温度測定
- 温度測定範囲：-55℃～+125℃ (-67°F～+257°F)
- DS1626：精度±0.5℃ (0℃～+70℃)
- DS1726：精度±1℃ (-10℃～+85℃)
- ユーザ選択可能な9、10、11、または12ビット出力分解能
- 広い電源範囲：2.7V～5.5V
- 750ms (max)以内で温度/ディジタルワード変換
- スタンドアロンサーモスタット機能
- ユーザ定義可能で不揮発性(NV)のサーモスタット設定値
- 3線式シリアルインタフェースによるデータ読取り/書込み
- 8ピンµSOPパッケージで入手可能
ディジタルサーモメータ/サーモスタットのDS1626およびDS1726は、-55℃～+125℃範囲の温度測定機能とスタンドアロンサーモスタット機能を備えています。DS1626は0℃～+70℃の範囲における精度が±0.5℃で、DS1726は-10℃～+85℃の範囲における精度が±1℃です。測定温度の分解能は、ユーザが9～12ビットで選択できます。DS1626およびDS1726との通信は、3線式シリアルバスで行なわれます。

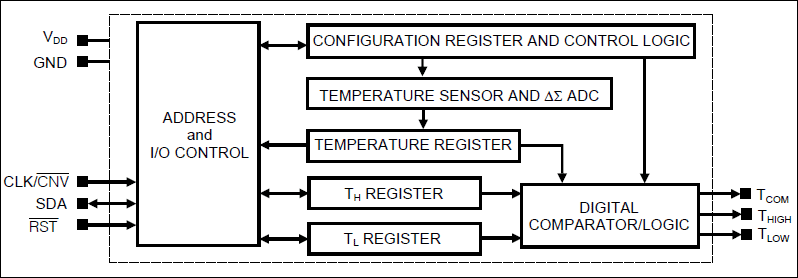

DS1626とDS1726は、サーモスタット機能として、3個の専用サーモスタット出力(THIGH、TLOW、TCOM)を備え、内蔵EEPROMに、ユーザプログラマブルな、上限温度(TH)と下限温度(TL)のスレッショルドが保存できます。スタンドアロンサーモスタット動作では、実装前にTHとTLをプログラムすることができ、DS1626/DS1726は電源オン時に、自動的に温度測定を開始するように設定できます。フルデータシートの｢Table 1 (表1)｣ではユーザアクセス可能なレジスタをまとめています。｢Figure 1 (図1)｣はファンクションダイアグラムです。
アプリケーション
- スペースに制限のある温度に敏感なあらゆるアプリケーション
- 民生用製品
- 産業用制御
- 自動調温システム
ドキュメント
データシート 2
信頼性データ 1
技術記事 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| DS1726U+ | Micro-MAX, Thin Shrink Small-Outline | ||
| DS1726U+T&R | Micro-MAX, Thin Shrink Small-Outline | ||
| DS1726U/GG8 | Micro-MAX, Thin Shrink Small-Outline |
これは最新改訂バージョンのデータシートです。
