DS1683

製造中

全経過時間およびイベントレコーダ、アラーム付き

PMスケジュールのトラッキングに最適な経過時間カウンタ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • イベント入力のアクティブハイの総時間とイベント(EVENTの立下りエッジ)の発生回数を記録
  • 32ビット不揮発性経過時間カウンタ(ETC)は、¼秒分解能でイベント持続時間を監視し、総時間34年の積算が可能
  • 不揮発性16ビットイベントカウンタによってEVENTピンで示される立下りエッジ回数を記録
  • 較正済み、低温度係数RCタイムベース
  • 16バイトユーザーEEPROM
  • パスワード保護方式(4バイト)
  • I²C対応インタフェース
  • 動作電圧範囲:+2.5V~+5.5V

DS1683は、集積化経過時間レコーダで、出荷時較正済みの低温度係数RCタイムベースを備えているため、外部水晶が不要です。EEPROM技術を用いて電源なしでデータを保持することにより、DS1683のバックアップ電源が不要になります。DS1683は、EVENTピンの立下りエッジ遷移の数、およびEVENTピンがハイに維持された全経過時間を検出して記録します。ALARMピンは、経過した総時間がユーザー設定のアラーム値に等しいかまたはそれを上回った場合や、イベントの総数がユーザー設定のアラーム値に等しいかまたはそれを上回った場合に、ユーザーに警告します。オープンドレインALARMピンの極性は、アラーム状態が発生したときにローに駆動、またはハイインピーダンスに移行するようにプログラム可能です。DS1683は、デバイスが動作していた総時間や、サービス、修理、または最近の較正以降の使用回数を監視するアプリケーションに最適です。

アプリケーション

  • 使用時間のトラッキングが重要なあらゆるシステム
  • 振動または衝撃がクオーツ水晶に損害を与えうるところでの高温、堅牢な、産業用アプリケーション
  • パワーオン時間レコーダ

DS1683
全経過時間およびイベントレコーダ、アラーム付き

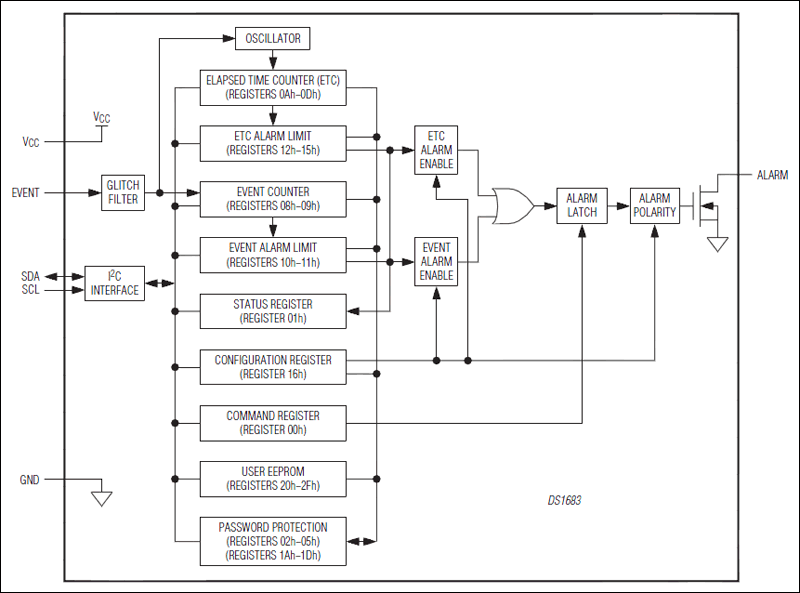

DS1683:ブロックダイアグラム
