DS1682

アラーム付き、総経過時間レコーダ

すべて表示 showmore-icon

業界初、水晶振動子のない経過時間カウンタ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.70
特長
  • イベント入力のアクティブ総時間とイベント発生回数を記録
  • 32ビット不揮発性経過時間カウンタ(ETC)は、1/4秒分解能でイベント持続時間を監視し、総時間34年の積算が可能
  • プログラマブルな経過時間のアクティブローALARM出力
  • 不揮発性17ビットイベントカウンタによるイベント総発生回数の記録
  • キャリブレーション済みの温度補償型RCタイムベースの精度:2% (typ)
  • 10バイトのEEPROMユーザメモリ
  • メモリの変更/消去を防止する書込み禁止機能
  • 2線式シリアル通信
  • 広い電源範囲:2.5V~5.5V
  • 使用時間による保証、キャリブレーション、修理、保守の各アプリケーションに最適
製品概要
show more Icon

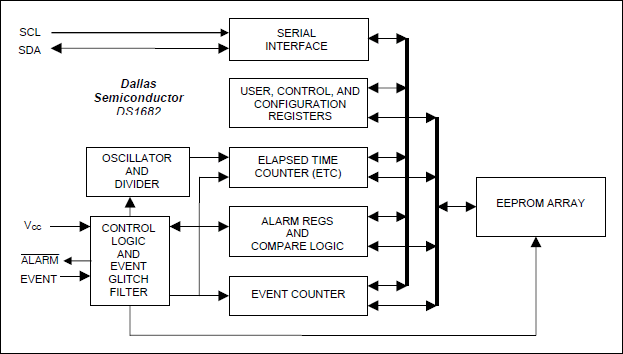

DS1682は、出荷時にキャリブレーション済みの、外付け水晶振動子不要の温度補償型RCタイムベースを内蔵した高集積の経過時間レコーダです。EEPROM技術を用いて電源なしでデータを保持することにより、DS1682のバックアップ電源が不要になります。DS1682は、EVENTピンのイベント数、およびDS1682が最後に0にリセットされてからの全経過イベント時間を検出して記録します。経過した総時間がユーザプログラムのアラーム値に等しくなると、アクティブローALARMピンがユーザに注意を促します。オープンドレインのアクティブローALARMピンの極性は、プログラムすることによって、アラーム状態に基づき低レベルに駆動することも高インピーダンスにすることもできます。DS1682は、デバイスが動作していた総時間や、サービス、修理、または最近のキャリブレーション以降の使用回数を監視するアプリケーションに最適です。

アプリケーション

  • 使用時間が重要なあらゆるシステム(保証のトラッキング)
  • 振動または衝撃がクオーツ水晶に損害を与えうるところでの高温、堅牢な、産業用アプリケーション
