DS1631

高精度デジタルサーモメータおよびサーモスタット

すべて表示 showmore-icon

-55℃~+125℃の温度範囲で9、10、11、または12ビット温度読取りを提供する高精度デジタル温度計およびサーモスタット

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$3.32
機能
  • 幅広い温度管理アプリケーションのシステム精度を最大化
    • 動作温度範囲:-55℃~+125℃ (-67°F~+257°F)
    • DS1631およびDS1631A:精度±0.5℃(0℃~+70℃)
    • DS1731:精度±1℃(-10℃~+85℃)
    • 選択可能な出力分解能:9ビット~12ビット
  • 外付け部品不要でコストを削減
  • マルチドロップ機能によって分散温度検出アプリケーションを簡素化
    • 最大8つのデバイスが2線式バス上で動作可能
  • カスタムヒステリシスを備えた柔軟な不揮発性ユーザー定義サーモスタットモード
  • 8ピンµSOPとSO (DS1631とDS1631Aのみ)パッケージ、および8ピンDIP (DS1631のみ)パッケージで提供
製品概要
show more Icon

DS1631、DS1631A、DS1731の各ディジタルサーモメータは、-55℃~+125℃の範囲で9ビット、10ビット、11ビット、または12ビットの各温度読取り値が可能です。DS1631およびDS1631Aサーモメータの精度は3.0V ≤ VDD ≤ 5.5Vにおいて0℃~+70℃の範囲で±0.5℃、DS1731の精度は3.0V ≤ VDD ≤ 5.5Vにおいて-10℃~+85℃の範囲で±1℃です。3つのデバイスすべてのサーモスタットは、カスタムヒステリシスとユーザ定義のトリップポイント(THとTL)を備えています。THとTLのレジスタおよびサーモメータの構成設定値は、NV EEPROMに保存されるので、実装前にプログラム可能です。さらに、DS1631Aは、電源投入時に温度測定を自動的に開始するので、スタンドアロンサーモスタットとして使用できます。

アプリケーション

  • 医療用
  • ネットワーキング
  • パンソナルコンピュータ
  • ルータ/スイッチ
  • 試験測定システム
  • ワイヤレス基地局

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$3.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS1631+
  • HTML
  • HTML
DS1631AU+
  • HTML
  • HTML
DS1631AU+T&R
  • HTML
  • HTML
DS1631S+
  • HTML
  • HTML
DS1631S+T&R
  • HTML
  • HTML
DS1631U+
  • HTML
  • HTML
DS1631U+T&R
  • HTML
  • HTML
DS1631Z+
  • HTML
  • HTML
DS1631Z+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 28, 2019

- 1753B

ASSEMBLY

DS1631U+

製造中

DS1631U+T&R

製造中

10 30, 2020

- 1702R2

ASSEMBLY

DS1631Z+

製造中

DS1631Z+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 28, 2019

- 1753B

arrow down

ASSEMBLY

DS1631U+

製造中

DS1631U+T&R

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

DS1631Z+

製造中

DS1631Z+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

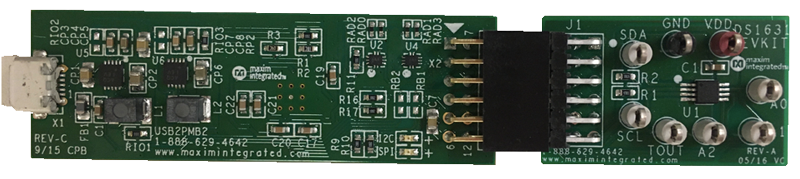

reference details image

DS1631EVSYS1

DS1631の評価キット

zoom

DS1631EVSYS1

DS1631の評価キット

DS1631の評価キット

機能と利点

  • 2 × 6ピンPmod対応コネクタ(I2C)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品の詳細

DS1631の評価システム(EVシステム)は、高精度デジタルサーモメータおよびサーモスタットのDS1631を実証します。DS1631のEVシステムは、DS1631の評価キット(EVキット)とUSB2PMB2アダプタボードで構成されます。Windows XP®およびWindows® 7/8/8.1/10対応ソフトウェアは、DS1631の機能を実証する使いやすいインタフェースを提供します。

DS1631のEVキットには8ピンµMAXのDS1631AU+が実装されています。

アプリケーション

  • 医療用
  • ネットワーキング
  • パンソナルコンピュータ
  • ルータ/スイッチ
  • 試験測定システム
  • ワイヤレス基地局
reference details image

DS1631EVKIT

DS1631の評価キット

zoom

DS1631EVKIT

DS1631の評価キット

DS1631の評価キット

機能と利点

  • 2 × 6ピンPmod対応コネクタ(I2C)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品の詳細

DS1631の評価システム(EVシステム)は、高精度デジタルサーモメータおよびサーモスタットのDS1631を実証します。DS1631のEVシステムは、DS1631の評価キット(EVキット)とUSB2PMB2アダプタボードで構成されます。Windows XP®およびWindows® 7/8/8.1/10対応ソフトウェアは、DS1631の機能を実証する使いやすいインタフェースを提供します。

DS1631のEVキットには8ピンµMAXのDS1631AU+が実装されています。

アプリケーション

  • 医療用
  • ネットワーキング
  • パンソナルコンピュータ
  • ルータ/スイッチ
  • 試験測定システム
  • ワイヤレス基地局
