製品概要

機能と利点

  • 3軸センシング
  • 小型、薄型パッケージ:4mm×4mm×1.45mm、LFCSP
  • 低消費電力:350µA(typ)
  • 単電源動作:1.8V~3.6V
  • 10,000gのショック耐性
  • 優れた温度安定性
  • 各軸の帯域幅は1つのコンデンサで設定が可能
  • RoHS/WEEEリード・フリー準拠

製品概要

ADXL326は小型、低消費電力、全機能内蔵の3軸加速度センサーで、信号処理された電圧出力のICです。この製品は、最小フルスケール・レンジが±16gで加速度を計測します。この製品は、傾きアプリケーションのような重力の静的加速度を計測することができると同時に、動き、衝撃あるいは振動のような動的加速度も計測できます。

ユーザーは、XOUT、YOUT、ZOUTピンにCX、CY、CZにコンデンサを用いて、加速度の帯域幅を設定することができます。帯域幅は、X軸とY軸に関しては0.5Hz~1600Hz、Z軸に関しては0.5Hz~550Hzの範囲で、アプリケーションに応じて選択可能となっています。

ADXL326は、小型、薄型の4mm×4mm×1.45mm、16ピン、プラスチィック・リードフレーム・チップ・スケール・パッケージ(LFCSP_LQ)を採用しています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

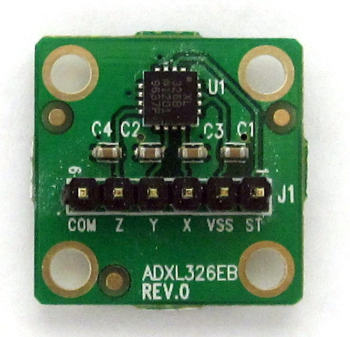

評価キット (1)
