製品概要

機能と利点

  • 超低消費(データ・レートで自動スケール)
    -- 計測モードでは30μA以下(VS=3.3v)
    -- スタンバイ・モードでは0.1μA以下(VS=3.3v)
  • 低ノイズ性能
    -- XとY軸:150μg/√Hz(typ)
    -- Z軸:250μg/√Hz(typ)
  • 組み込み、特許申請中のFIFO技術でホスト・プロセッサーの負荷を最小化
  • ユーザ選択可能な分解能
    -- 全g範囲での固定10ビット分解能
    -- 全g範囲での固定感度1024LSB/g
    -- 分解能スケール:10ビット@±0.5g~13ビット@±4g
  • アクティブ/インアクティブをモニタするためのモーション検出機能を内蔵
  • 電源とI/O電圧範囲:2.0 V~3.6 V
  • 詳細については、データシートを参照してください。

製品概要

ADXL313は、小型、薄型、超低消費の3軸加速度センサーで、最大±4 gまでの測定で高分解能(13ビット)を提供します。デジタル出力データは、16ビット「2の補数」フォーマットで、SPI(3線または4線)あるいはI2Cどちらかのデジタル・インターフェースを介してアクセスできます。

ADXL313は、自動車のアラームやブラック・ボックス・アプリケーション用として非常に適しています。このデバイスは、傾き検出のアプリケーションのような静的加速度だけではなく、動きやショックからの動的加速度結果も測定します。高分解能(1024LSB/g)と低ノイズ(150μg/√Hz)であるため、0.1°ほど小さな傾き変化でも測定することが可能です。FIFOが内蔵されているため、0.025°ほど小さな傾きまで分解能を向上させるためにオーバーサンプリング技法を使うことも可能です。

いくつかの内蔵センシング機能も提供されます。アクティブかアクティブ機能は動き(モーション)の有無や、各軸の加速度がユーザー設定レベルを超えたかどうかを検出します。これらの機能は、割り込み出力ピンの一つに割り当てることができます。内蔵されている32レベルのFIFOを使用してデータを格納する事で、ホスト・プロセッサーの負荷を最小限に抑える事ができ、結果としてシステムの電力消費を軽減します。

低消費電力モードでは、極めて低消費電力でのスレシュホールド検出とアクティブな加速度測定が実現でき、インテリジェントなモーション-ベースのパワー・マネージメントが可能です。

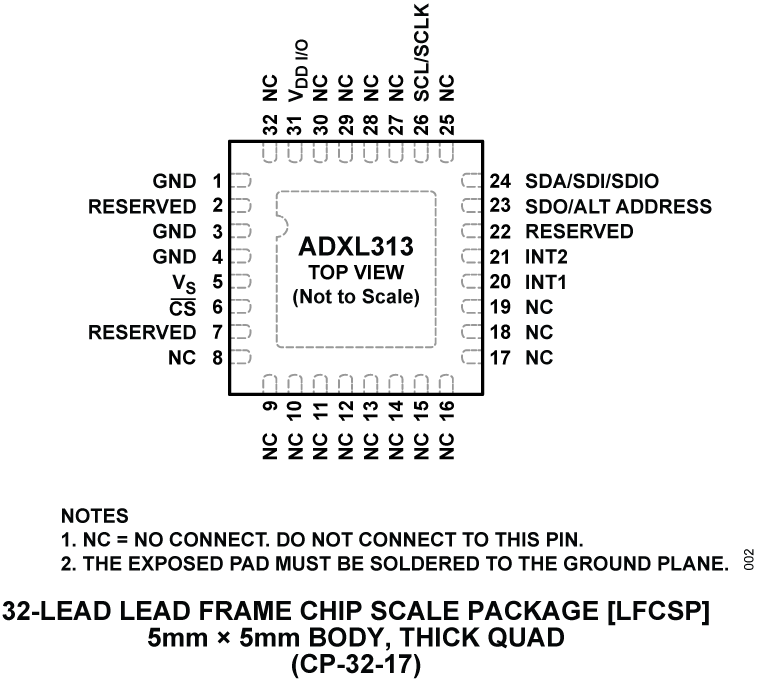

ADXL313は、小型、薄型5mm×5mm×1.45 mm、32ピンLFCSPパッケージを採用しており、ADXL312の加速度計デバイスとピン互換となっています。

アプリケーション

  • カー・アラーム
  • 坂道発進補助装置゙(HAS)システム
  • 電子式パーキング・ブレーキ
  • データ・レコーダ(ブラック・ボックス)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

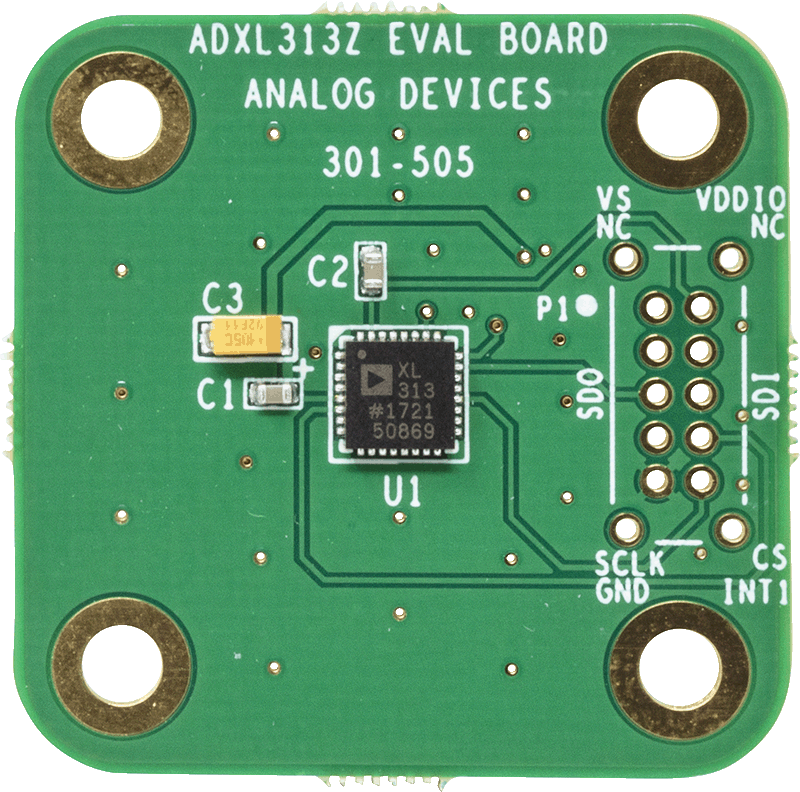

評価キット (2)
