ADXL278

加速度センサー、2軸、高g、アナログ出力、小型、低消費電力、iMEMS®

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

pdf

12 19, 2008 ellipse 日本語

ADXL278: 高gの2軸 iMEMS® 加速度計 (Rev.A)

PDFファイルを開く external-link 499 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • シングル・モノリシックIC上に集積した完全な加速度測定システム
  • ±35g／±35g、±50g／±50g、±70g／±35gの範囲に対応
  • EMI／RFIに対して優れた耐性を持つ完全差動センサー／回路
  • 堅牢な環境対応型パッケージ
  • デジタル・コマンドに基づく完全な機械的／電気的自己診断テスト
  • 出力は電源に比例して変動
  • チップ平面の高感度軸

製品概要
show more Icon

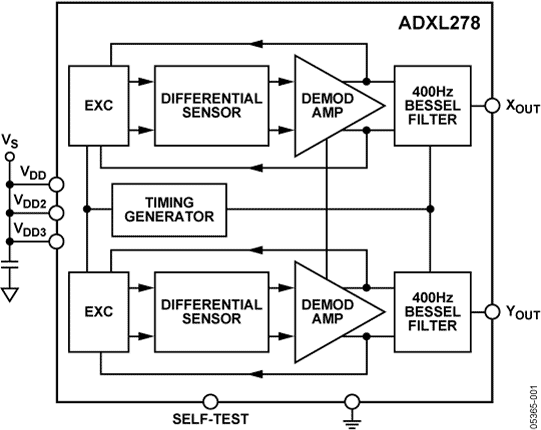

ADXL278は低消費電力の全機能内蔵の2軸加速度センサーで、信号処理された電圧出力を提供する、シングル・モノリシックICです。この製品は、X軸／Y軸で±35g／±35g、±50g／±50g、または±70g／±35g（min）のフルスケール範囲で加速度を計測します。また、ADXL278は、動的な加速度（振動など）と静的な加速度（傾きなど）の両方の計測が可能です。


ADXL278は、4世代目の表面処理マイクロマシンiMEMS®技術で製造された、アナログ・デバイセズの性能強化された低価格の加速度計です。フロント及びサイド衝撃のエアーバッグ・アプリケーション向けに設計された、この製品はまた幅広いその他のアプリケーションにとっても有益で完全な、低価格ソリューションを提供します。

ADXL278は車載温度範囲全域にわたって温度的に安定でしかも高精度で、デジタル信号を1つのピンに与えるだけで、センサーの機械的及び電気的素子の全てを完全に駆動する自己テスト機能を備えています。

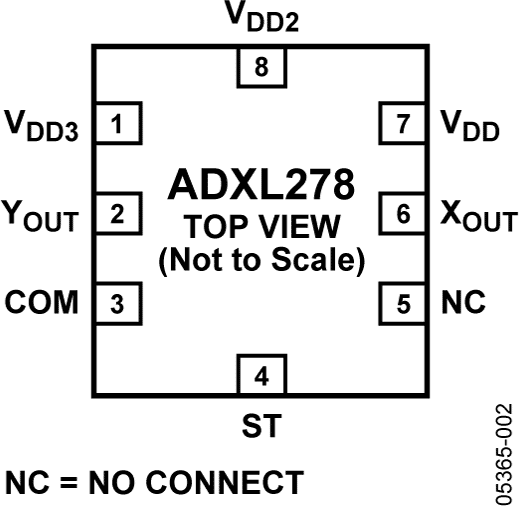

ADXL278は5mm×5mm×2mm、8ピンセラミックLCCパッケージを採用しています。


アプリケーション

  • 振動のモニタリングと制御
  • 自動車衝突検出
  • 衝撃検出
