ADV3221

4:1アナログ・マルチプレクサ、800MHz

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.18
特長
  • 優れたAC性能
    −3dB帯域幅:800MHz(200mV p-p)、730MHz(2V p-p)、
    スルーレート:2,400V/μs
  • 低消費電力:75mW、VS=±5V
  • 優れたビデオ性能:
    0.1dBゲイン平坦特性:100MHz
    微分ゲイン誤差:0.02%
    微分位相誤差:0.02°(RL=150Ω)
  • ADV3221はHA4344のピン互換、アップグレード品
  • ゲイン=+1(ADV3221)
    ゲイン=+2(ADV3222)
  • 低クロストーク性能:
    -85dB@5MHz
    -58dB@100MHz
  • 同期スイッチングを可能にする、ラッチされた制御ライン
  • ディスエーブル時、高出力インピーダンスのため複数デバイスを出力バス・ロードなしに接続可能
  • 16ピンSOICパッケージ
製品概要
show more Icon
ADV3221とADV3222は、高速、高スルーレートおよびバッファを備えた4:1のアナログ・マルチプレクサです。これらのデバイスは-3dB帯域幅として800MHzを超える性能を提供し、チャンネルの切り替え時間は、1%にセトリングするのに、20ns以下ですみます。クロストークが-58dBより低く、100MHzにおけるアイソレーションが-67dB以上であるため、ADV3221とADV3222は多くの高速アプリケーションに対して有用な製品です。微分ゲイン誤差は0.02%以下で微分位相誤差は0.02°以下で、0.1dBのゲイン平坦特性は100MHzを超え、しかも75Ωのバック・ターミネーション負荷をドライブできるため、ADV3221とADV3222は、あらゆるタイプの信号切り替えにとって、理想的製品となっています。

ADV3221 / ADV3222は出力バッファを内蔵しており、これによって出力を高インピーダンス状態にすることが可能となっています。これによって、複数の出力を、カスケード段として、出力バスのオフ・チャンネルをロードすることなく、お互いに接続することが可能となっています。ADV3221は+1のゲイン、ADV3222は+2のゲインを備えており、両者とも±5V電源で動作し、アイドル電流はわずか7.5mA以下しか消費しません。チャンネル切り替えは、ラッチされる制御ラインを介して実行されるので、複数個のADV3221 / ADV3222環境で、同期アップデートが可能です。

ADV3221 / ADV3222は、16ピンSOICパッケージを採用し、-40℃~+85℃の拡張工業用温度範囲にわたって動作が仕様規定されています。

アプリケーション

  • 高速信号のルーティング
    ビデオ信号(NTSC、PAL、S、SECAM、YUV、RGB)
    圧縮ビデオ信号(MPEG、ウエーブレット)
    3レベル・デジタル・ビデオ(HDB3)
  • データ通信
  • テレコミュニケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADV3221ARZ
  • HTML
  • HTML
ADV3221ARZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

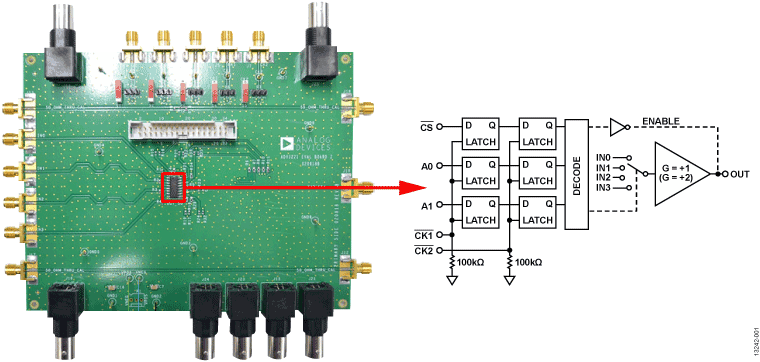

EVAL-ADV3221

ADV3221 Evaluation Board

zoom

EVAL-ADV3221

ADV3221 Evaluation Board

ADV3221 Evaluation Board

機能と利点

  • Full featured evaluation board for the ADV3221/ADV3222
  • Single board with both 50 Ω and 75 Ω termination
  • ±5 V operation

製品の詳細

The ADV3221 and ADV3222 are high speed, high slew rate, buffered, 4:1 analog multiplexers. They offer a −3 dB signal bandwidth greater than 800 MHz and channel switch times of less than 20 ns with 1% settling. With lower than −58 dB of crosstalk and −67 dB isolation (at 100 MHz), the ADV3221 and ADV3222 are useful in many high speed applications. The differential gain error of less than 0.02% and differential phase error of less than 0.02°, together with 0.1 dB gain flatness out to 100 MHz while driving a 75 Ω back terminated load, make the ADV3221 and ADV3222 ideal for all types of signal switching.


The ADV3221/ADV3222 include an output buffer that can be placed into a high impedance state, which allows multiple outputs to be connected together for cascading stages without the off channels loading the output bus. The ADV3221 has a gain of +1, and the ADV3222 has a gain of +2; both devices operate on ±5 V supplies while consuming less than 7.5 mA of idle current. The channel switching is performed via latched control lines, allowing synchronous updating in a multiple ADV3221/ADV3222 environment. The ADV3221/ADV3222 are offered in a 16-lead SOIC package and are available over the extended industrial temperature range of −40°C to +85°C.


This user guide provides all of the supporting documentation for working with the ADV3221-EVALZ/ADV3222-EVALZ evaluation board. Additional information is available in the ADV3221/ADV3222 data sheet, which should be consulted in conjunction with this user guide when working with the evaluation board.
