製品概要

機能と利点

  • 多機能光測定センサーと信号処理回路
  • AFE、ADC、LED ドライバ、タイミングコアなど全機能を内蔵
  • ジェスチャ制御、近接度検出を含む複数の光測定アプリケーションに使用可能
  • 光学フィルタとアナログフィルタの両方を使った周辺光除去能力有り
  • 外付け LED 用に柔軟なプログラマブル電流シンク回路を内蔵
  • 高い感度と高い信号対ノイズ比(S/N R)
  • 高分解能位置測定
  • 範囲 0.5 cm ~ 15 cm のジェスチャ認識
  • 20 cm までの近接度検出
  • 400 kHz の I2C インターフェース
  • ジェスチャ/近接度は赤外線(IR)透明グラスあるいは他の材料の下で動作
  • 光学系との簡単な統合; 高精度なアライメントは不要、そしてレンズも不要
  • 低消費電力動作
  • 1.8 V のアナログ/デジタル・コア
  • 8 ピン、2 mm × 3 mm 、高さ 0.65 mm の LFCSP パッケージを採用

製品概要

ADUX1020 は高効率光測定センサーで、14 ビット A/D コンバータ(ADC)と柔軟な発光ダイオード(LED)ドライバと連動して動作する 20 ビット・バースト・アキュムレータを内蔵しています。LED を変調して、これに対する光帰還信号を測定するように設計されています。デジタル・エンジンにはデータ集計と近接検出用の回路と制御が含まれています。

データ出力と機能設定は 1.8 V の I2C インターフェースを介して行われます。制御回路には、柔軟な LEDのパルス幅と周期生成回路と同期検出機能が含まれています。この回路は低ノイズ、低消費電力、広ダイナミック・レンジで設定可能なアナログ・フロント・エンド(AFE)、クロック発生器、LED ドライバ、位置とスマート・サンプル・モード(イベント駆動型 x 軸、y 軸、相対的な z データ)用デジタル・ロジックによって補完されます。この完全な AFE は周辺光除去機能があり、外部干渉による破壊を防ぎます。

(アプリケーションにより)1 個の低価格の代表的な表面実装の広角度又は狭角度の IR LED が必要です。この LED は ADUX1020 に外付けます。

ADUX1020 は、小型、透明樹脂、2 mm × 3 mm の 8 ピン LFCSP パッケージを採用し、動作温度範囲 -40°C ~ +85°C にわたって仕様化されています。

アプリケーション

  • 携帯用機器のユーザー・インターフェース(UI)制御用ジェスチャ
  • 工業/オートメーションのモニタリング
  • 存在検知
  • 角度検出

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

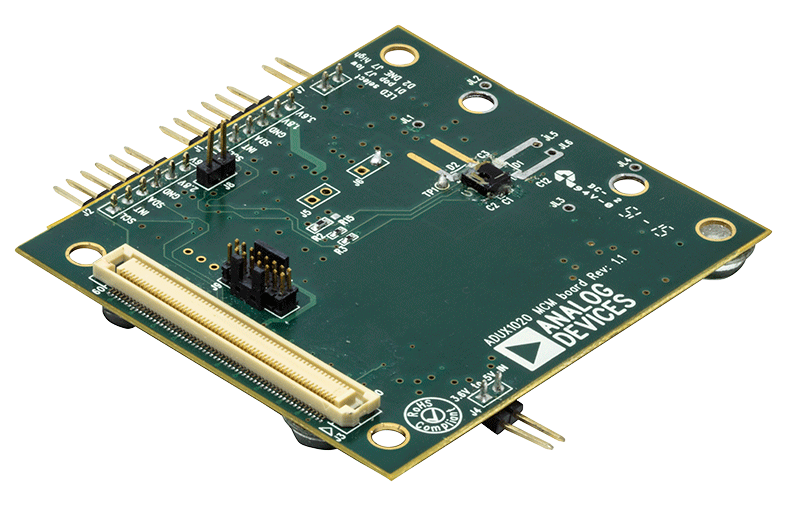

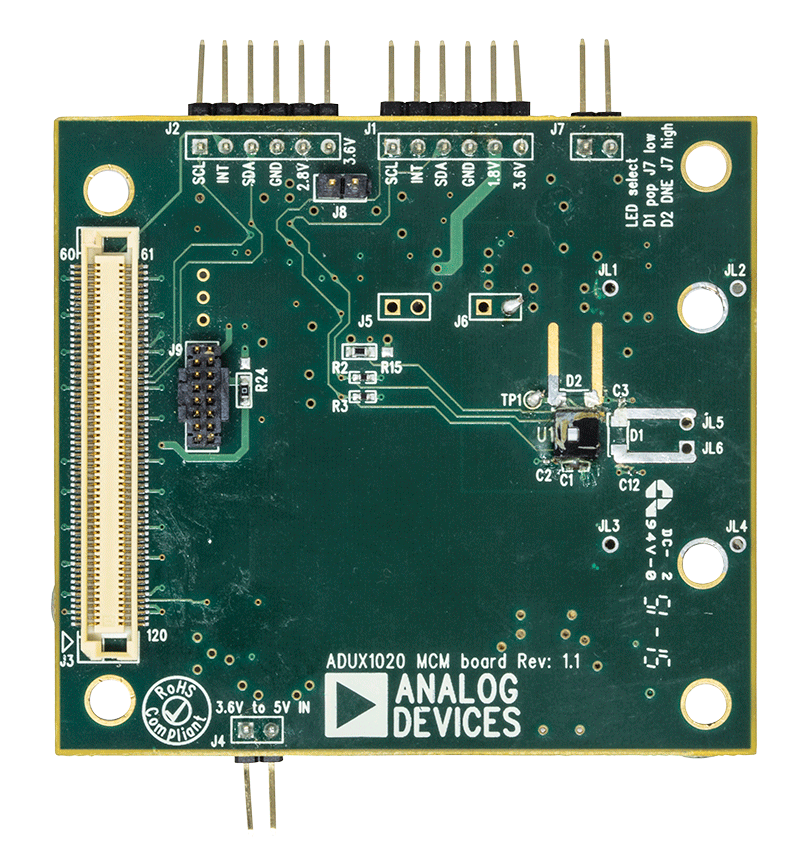

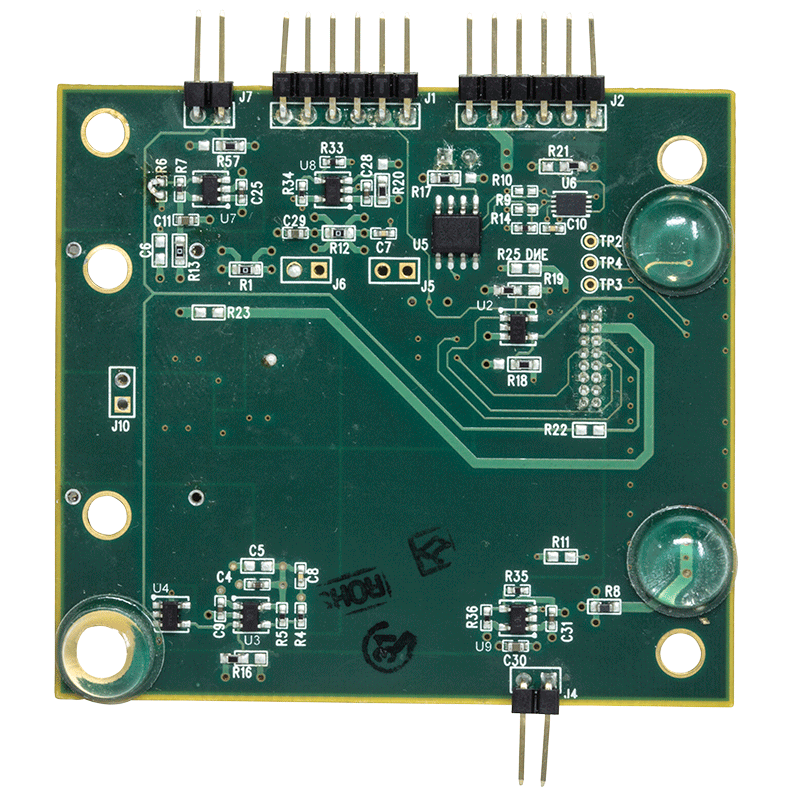

評価キット (1)
