ADuM7703

16ビット、絶縁型シグマ・デルタADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.05
機能
  • 5MHz~21MHzのマスタ・クロック入力周波数
  • オフセット・ドリフトと温度の関係:±0.6μV/°C(最大)
  • S/N比:86dB(代表値)
  • 16ビット、ノー・ミス・コード
  • フルスケール・アナログ入力電圧範囲:±320mV
  • 有効ビット数:14ビット(代表値)
  • IDD1:10mA(最大)
  • 内蔵デジタル・アイソレータ
  • 動作温度範囲
    • −40°C~+125°C(16ピンSOIC_W)
    • −40°C~+105°C(8ピンSOIC_IC)
  • 動作電圧:VDD1で20V
  • 高CMTI:150kV/μs(最小)、VDD2 = 3.3V
  • ワイドボディSOIC
    • 16ピンSOIC_W
    • 沿面距離を増やした8ピンSOIC_IC
  • 安全性と規制に対する認定
    • UL認定
      • 1分間で5700V(実効値)、UL 1577規格に準拠
    • CSA Component Acceptance Notice 5A(申請中)
    • VDE適合性認定
      • DIN V VDE V 0884-10:VIORM = 1270VPEAK
      • DIN V VDE V 0884-11:VIORM = 1060VPEAK(申請中)
製品概要
show more Icon

ADuM7703は、アナログ入力信号を高速の1ビット・データ・ストリームに変換する、低ドロップアウト・レギュレータ(LDO)内蔵の高性能の2次Σ-Δ A/Dコンバータ(ADC)で、アナログ・デバイセズのiCoupler®技術を用いたオンチップ・デジタル・アイソレーション回路を搭載しています。このデバイスは4.5V~20Vの電源電圧範囲(VDD1)で動作し、±250mV(フルスケールで±320mV)の疑似差動入力信号に対応します。疑似差動入力は、電気的絶縁が必須となる高電圧アプリケーションでのシャント電圧モニタリングに最適です。

アナログ入力は高性能のアナログ変調器によって連続的にサンプリングされ、最大21MHzのデータ・レートで1の出力頻度を示すデジタル出力ストリームに変換されます。256のデシメーション・レシオと20MHzのマスタ・クロック、78.1kSPSで86dBのS/N比(SNR)を達成する適切なsinc3デジタル・フィルタを使用することによって、元の情報へと再構成できます。シリアル入出力は5Vまたは3.3V電源(VDD2)で動作します。

シリアル・インターフェースはデジタル絶縁されています。オンチップでの絶縁は、高速相補型金属酸化膜半導体(CMOS)技術とモノリシック・トランス技術の組み合わせによって、フォトカプラ・デバイスなどの置換品よりも優れた性能特性を提供します。ADuM7703デバイスは、動作温度範囲が−40°C~+125°Cの16ピン、ワイド・ボディSOICパッケージと、動作温度範囲が−40°C~+105°Cの8ピン、ワイド・ボディSOICパッケージを採用しています。

アプリケーション

  • シャント電流モニタリング
  • ACモータ制御
  • 電力インバータおよびソーラー・インバータ
  • 風力タービン・インバータ
  • アナログ/デジタル変換および光アイソレータの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM7703-8BRIZ
  • HTML
  • HTML
ADUM7703-8BRIZ-RL
  • HTML
  • HTML
ADUM7703-8BRIZ-RL7
  • HTML
  • HTML
ADUM7703BRWZ
  • HTML
  • HTML
ADUM7703BRWZ-RL
  • HTML
  • HTML
ADUM7703BRWZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 27, 2021

- 20_0135

ADuM7701 and ADuM7703 metal edit

ADUM7703-8BRIZ

製造中

ADUM7703-8BRIZ-RL

製造中

ADUM7703-8BRIZ-RL7

製造中

ADUM7703BRWZ

製造中

ADUM7703BRWZ-RL

製造中

ADUM7703BRWZ-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 27, 2021

- 20_0135

arrow down

ADuM7701 and ADuM7703 metal edit

ADUM7703-8BRIZ

製造中

ADUM7703-8BRIZ-RL

製造中

ADUM7703-8BRIZ-RL7

製造中

ADUM7703BRWZ

製造中

ADUM7703BRWZ-RL

製造中

ADUM7703BRWZ-RL7

製造中

評価用キット

評価用キット 1

reference details image

EVAL-ADuM7703

ADuM7703評価用ボード

zoom

EVAL-ADuM7703

ADuM7703評価用ボード

ADuM7703評価用ボード

機能と利点

  • ADuM7703用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • SDP-H1コントローラ・ボード互換
  • 制御およびデータ解析用PCベース・ソフトウェア

製品の詳細

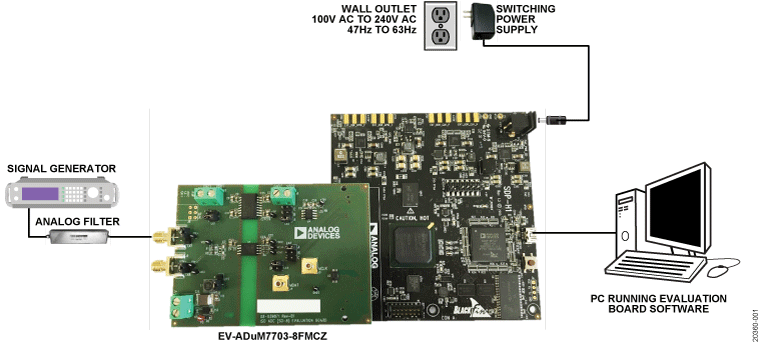

EV-ADuM7703-8FMCZは、16ビットの絶縁型Σ-Δ A/Dコンバータ(ADC)、ADuM7703のすべての機能を評価できるように設計されたフル機能評価用ボードです。システム・デモ用プラットフォーム高速EVAL-SDP-CH1Z(SDP-H1)コントローラ・ボードは、EV-ADuM7703-8FMCZ評価用ボードをJ9コネクタを介して、また分析制御評価(ACE)ソフトウェアを使用するPCのUSBポートを通して制御します。ACEソフトウェアは、ACEソフトウェアのページからダウンロードできます。

内蔵部品には、絶縁型5kV isoPower® DC/DCコンバータ(ADuM6000)、50mA 60V高効率降圧レギュレータ(ADP2360ACPZ-5.0)、5V低ノイズ低ドロップアウト(LDO)レギュレータ(ADP7104ARDZ-5.0)が含まれています。

このユーザ・ガイドでは、EV-ADuM7703-8FMCZ評価用ボードを使用してADuM7703を評価する方法について説明します。ADuM7703は、アナログ入力信号を高速の1ビット・データ・ストリームに変換する高性能の2次Σ-Δ ADCで、アナログ・デバイセズのiCoupler技術を用いたオンチップ・デジタル・アイソレーション回路を内蔵しています。

ADuM7703のすべての仕様については、ADuM7703のデータシートに記載されていますので、評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。SDP-H1ボードの詳細については、SDP-H1の製品ページを参照してください。
