ADUM7643

デジタル・アイソレータ、6チャンネル（取り扱い可能信号方向：3/3）、1kV・RMS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

pdf

9 27, 2012 ellipse 日本語

ADuM7640/ADuM7641/ADuM7642/ADuM7643: 1 kV RMS、6チャンネルのデジタル・アイソレータ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 0
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.43
特長
  • 小型20ピンQSOPパッケージ
  • 1000V rmsのアイソレション・レーティング
  • 低消費電力動作：
    3.3V動作時：
    - チャンネルあたり1.6mA（max）＠0Mbps～1Mbps、
    - チャンネルあたり7.8mA＠25Mbps
    5V動作時：
    - チャンネルあたり2.2mA（max）＠0Mbps～1Mbps
    - チャンネルあたり11.2mA（max）＠25Mbps
  • 双方向通信
  • 最大データ･レート（NRZ）：25Mbps
  • 3V / 5Vのレベル変換
  • 高温動作：105℃
  • 高いコモンモード過渡電圧耐性：15kV/μs以上

製品概要
show more Icon
ADuM7640 / ADuM7641 / ADuM7642 / ADuM7643は、アナログ・デバイセズのiCoupler®技術を採用した、6チャンネルのデジタル・アイソレータです。これら1kVデジタル・アイソレーション・デバイスは小型20ピンQSOPにパッケージされています。これらの製品は、スペースの節約を提供し、機能的にアイソレーションのみを必要とする場合で、2.5kVあるいは5kVのアイソレーション・ソリューションよりも、低価格となっています。

このファミリーは、多くのアナログ・デバイセズのアイソレータのように、非常に低い消費電力を提供し、供給電圧はどちら側も3.0V～5.5Vが可能で、他のデジタル・アイソレータと比較して1/10～1/6の消費電力となっています。

低消費電力にも関わらず、ADuM7640 / ADuM7641 / ADuM7642 / ADuM7643は、低いパルス幅歪（Cグレード品で6ns未満）と外来からの撹乱ノイズに対して保護するための、チャンネル対チャンネルのグリッジ・フィルタを提供します。1Mbpsまたは25Mbpsの最大データ・レートが可能で、4チャンネルの信号方向の組み合わせが入手可能となっています。全ての製品は、入力側の電源電圧がない状態でも、出力はデフォルトでロジック・ハイ状態となります。

アプリケーション

  • 汎用のマルチチャンネル・アイソレーション
  • SPIインターフェースを備えたデータ・コンバータのアイソレーション
  • RS-232 / RS-422 / RS-485トランシーバ
  • 工業用フィールドバスのアイソレーション
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.43
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM7643

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 安全性および規制遵守
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 09/27/2012
English

ADuM7640/ADuM7641/ADuM7642/ADuM7643: 1 kV RMS Six-Channel Digital Isolators Data Sheet (Rev.0)

PDFファイルを開く

redirect
385 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 09/27/2012
日本語

ADuM7640/ADuM7641/ADuM7642/ADuM7643: 1 kV RMS、6チャンネルのデジタル・アイソレータ (Rev.0)

PDFファイルを開く

redirect
0
download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

pdf

更新 10/09/2013
English
UG-547: Evaluating the iCoupler ADuM7640/ADuM7641/ADuM7642/ADuM7643 6-Channel Digital Isolators redirect icon

394 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 10/31/2013
中国語
UG-547:评估iCoupler ADuM7640/ADuM7641/ADuM7642/ADuM7643 6通道数字隔离器 redirect icon

394 kB

download

PDFをダウンロード

安全性および規制遵守

2

PDF Vector

HTML

更新 01/28/2016
English
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日本語
安全規格認証や適合の取得状況 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 4
show more Icon

データシート 2

ADuM7640/ADuM7641/ADuM7642/ADuM7643: 1 kV RMS Six-Channel Digital Isolators Data Sheet (Rev.0)
ADuM7640/ADuM7641/ADuM7642/ADuM7643: 1 kV RMS、6チャンネルのデジタル・アイソレータ (Rev.0)

ユーザ・ガイド 1

UG-547: Evaluating the iCoupler ADuM7640/ADuM7641/ADuM7642/ADuM7643 6-Channel Digital Isolators

安全性および規制遵守 1

安全規格認証や適合の取得状況

ソリューション・カタログ 1

Enhanced Protection with the Latest iCoupler® Digital Isolation

安全性および規制遵守 1

安全規格認証や適合の取得状況

製品選択ガイド 1

デジタル・アイソレーションとインターフェース技術の選択ガイド

ビデオ

1

Thumbnail Image

ビデオ

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

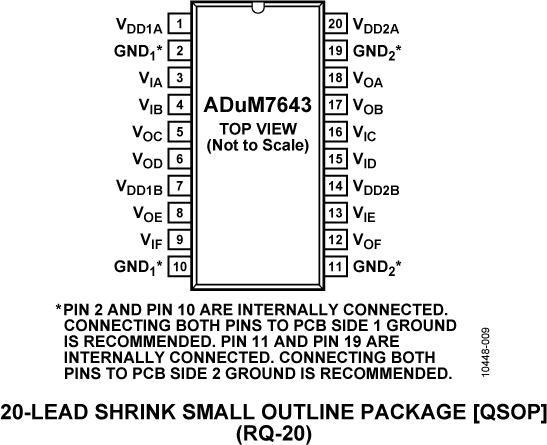

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM7643ARQZ 20-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM7643ARQZ-RL7 20-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM7643CRQZ 20-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM7643CRQZ-RL7 20-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 8, 2018

- 17_0211

ADuM7640/ADuM7641/ADuM7642/ADuM7643 Polyimide Overcoat Addition and Assembly Site Transfer

ADUM7643ARQZ

製造中

ADUM7643ARQZ-RL7

製造中

ADUM7643CRQZ

製造中

ADUM7643CRQZ-RL7

製造中

pdf

PCN17_0211_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 8, 2018

- 17_0211

arrow down

ADuM7640/ADuM7641/ADuM7642/ADuM7643 Polyimide Overcoat Addition and Assembly Site Transfer

ADUM7643ARQZ

製造中

ADUM7643ARQZ-RL7

製造中

ADUM7643CRQZ

製造中

ADUM7643CRQZ-RL7

製造中

pdf

PCN17_0211_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細
ADuM163N
popup image
Cart

新規設計に推奨

フェイルセーフおよび 3 リバース・チャンネル機能付きの堅牢な 3.0 kV rms 6 チャンネル・デジタル・アイソレータ

評価用キット 1

reference details image

EVAL-ADUM7641

ADUM7641 Evaluation Board

zoom

EVAL-ADUM7641

ADUM7641 Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-ADUM7641
ADUM7641 Evaluation Board
今すぐ購入 詳細を表示

製品の詳細

The EVAL-ADuM7643EBZ supports the ADuM7640, ADuM7641, ADuM7642, and ADuM7643, which are 1 kV, 6-channel iCoupler® isolators. The evaluation board provides a JEDEC standard 20-lead QSOP pad layout, support for signal fanout, and loopback as well as optimal bypass capacitance. Signals can be wired onto the board as well as brought onto the board through edge-mounted SMA connectors (sold separately) or terminal blocks for power connections. The board includes 200 mil header positions for compatibility with Tektronix active probes.

The board follows best printed circuit board (PCB) design practices for 4-layer boards, including a full power and ground plane on each side of the isolation barrier. No other EMI or noise mitigation design features are included on this board. In cases of very high speed operation or when ultralow emissions are required, refer to the AN-1109 application note for additional board layout techniques.
