ADUM6400

デジタル・アイソレータ、クワッドチャンネル、DC/DCコンバータ内蔵、（チャンネル信号方向：4/0）

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

pdf

5 11, 2009 ellipse 日本語

ADuM6400/ADuM6401/ADuM6402/ADuM6403/ADuM6404: DC/DCコンバータ内蔵の4チャンネル・アイソレータ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 617 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$7.05
特長
  • isoPower：絶縁型DC/DCコンバータ内蔵
  • 安定化された3.3Vまたは5V出力
  • 出力電力：最大400mW
  • 4チャンネルのDC～
    －25Mbps（NRZ）信号絶縁
  • シュミット・トリガー入力

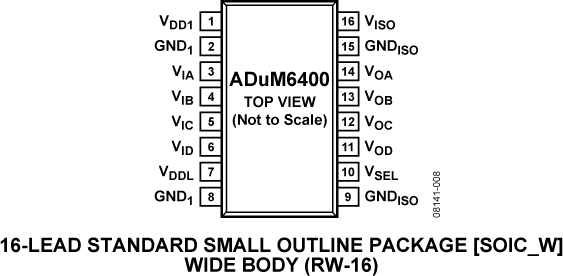

  • 沿面距離7.6mmの16ピンSOICパッケージを採用
  • 高温動作：105℃
  • コモンモード過渡電圧耐性が高い：25kV/μs以上

    詳細はデータシートをご参照ください。
製品概要
show more Icon

ADuM640xは、isoPower®（絶縁DC/DCコンバータ）を内蔵した、クワッドチャンネルのデジタル・アイソレータです。アナログ・デバイセズのiCoupler®技術をベースとしたDC/DCコンバータは、5V入力電圧時は最大500mWの安定化され、しかも絶縁された5.0V、または3.3Vを、3.3V入力時は表1に示された電力レベルで、3.3Vを出力します。これによって、低消費電力、絶縁設計で、別電源の絶縁型DC-DCコンバータを使う必要がありません。アナログ・デバイセズのチップ・スケールのトランス技術が、ロジック信号およびDC/DCコンバータのアイソレーション用磁気部品として使われています。結果として、小型なトータル絶縁ソリューションが実現します。

ADUM640xアイソレータは、4チャンネルの独立したアイソレーション・チャンネルを、さまざまなチャンネル構成とデータ・レートで提供します（オーダー・ガイド参照）。

isoPowerでは、トランスを介して電力を転送するために、高周波のスイッチング・エレメントを使っています。プリント回路ボード（PCB）のレイアウトでは、ノイズ放出規格を満たすように特別な注意が必要です。推奨のボードレイアウトに関しては、AN-0971アプリケーション・ノートを参照してください。
