ADUM5212

デジタル・アイソレータ、デュアルチャンネル、DC/DCコンバータ内蔵（0/2チャンネル方向）

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.D)

pdf

11 9, 2012 ellipse 日本語

ADuM5210/ADuM5211/ADuM5212: DC/DCコンバータ内蔵の2チャンネル・アイソレータ (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 576 kB
Documentation すべてのドキュメントを表示
IBISモデル ADuM5212 3V/5V Download

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$2.73
特長
  • isoPower：絶縁型DC/DCコンバータを内蔵
  • 安定化された3.135V～5.25V出力
  • 出力電力：最大150mW
  • 2つのDC～－100Mbps（NRZ）信号絶縁チャンネル
  • ソフトスタート電源

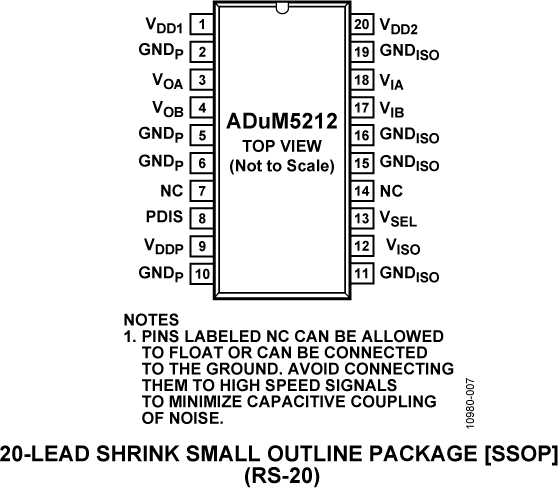

  • 沿面距離5.3mmの20ピンSSOPパッケージを採用
  • 最大15MHzのSPIに対応
  • 高温動作：105℃
  • 高コモン・モード過渡電圧耐性：＞25kV/μs
  • 安全性と規制に関する認可
    • UL recognition認証
      • UL1577により1分間で2500V rms
    • CSA Component Acceptance Notice 5A
    • VDE規格への適合性を認証
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 560 V（ピーク値）



製品概要
show more Icon

ADuM5210/ADuM5211/ADuM5212は絶縁型DC/DCコンバータのisoPower®を内蔵する、デュアルチャンネル・デジタル・アイソレータです。アナログ・デバイセズの、iCoupler®技術をベースとしたDC/DCコンバータは安定化され、絶縁された電源を供給し、電源電圧は3.135V～5.25V間で調整可能です。入力電源電圧範囲は安定化出力電圧よりわずかに低い電圧からかなり高い電圧まで可能です。よく使用される電圧の組み合わせとそれぞれの電力レベルをデータシートの表2に示します。

ADuM5210/ADuM5211/ADuM5212の使用により、低消費電力、絶縁型設計で必要とされた別の絶縁型DC/DCが不要となります。絶縁されたロジック信号およびDC/DCコンバータの磁気部品にはiCouplerチップ・スケールのトランス技術が使われています。結果として、小型に全回路を絶縁する事が達成されています。

isoPowerでは、トランスを介して電力を転送するために、高周波のスイッチング・エレメントを使っています。プリント回路ボード（PCB）のレイアウトには、ノイズ放出規格を満たすように特別な注意が必要です。推奨ボード・レイアウトについては、アプリケーションノートAN-0971（和文Rev.B／最新版は英文をご覧ください）を参照してください。

アプリケーション

  • RS-232トランシーバ
  • 電源のスタートアップ・バイアスとゲート・ドライバ
  • 絶縁センサー・インターフェース
  • 工業用PLC
Show More Arrow image
file データシートを表示 (Rev.D)
Documentation すべてのドキュメントを表示
IBISモデル ADuM5212 3V/5V Download

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$2.73
