ADUM3440

高速デジタル・アイソレータ、4チャンネル

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.D)

pdf

11 2, 2007 ellipse 日本語

ADuM3440/ADuM3441/ADuM3442: 4チャンネル高速デジタル・アイソレータ (Rev.C)

データシートご利用上の注意
PDFファイルを開く external-link 496 kB
Documentation すべてのドキュメントを表示
IBISモデル ADuM3440 IBIS Model Download B

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
特長
  • 低消費電力動作
  • 双方向通信
  • 3.3V/5Vレベル変換
  • 高温動作：105℃
  • 高速データレート：DC～150Mbps（NRZ）
  • 高精度タイミング特性
  • 高い同相過渡電圧耐性：＞25kV/µs

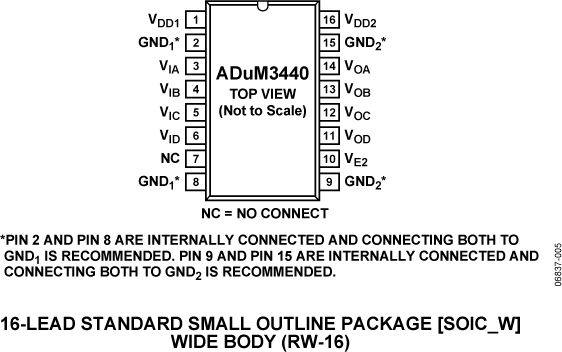

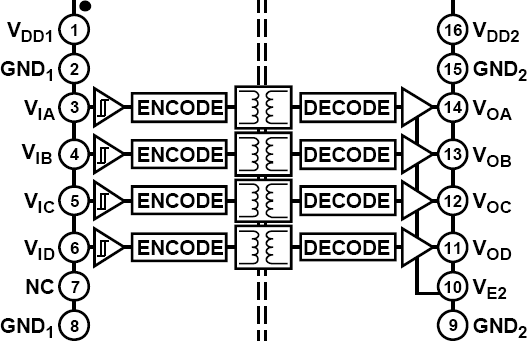

製品概要
show more Icon
ADuM344x＊は、アナログ・デバイセズのiCoupler®技術をベースとする4チャンネルのデジタル・アイソレータで、最大150Mbpsのデータレートに対応します。高速CMOSとモノリシックの空心トランス技術の組合せにより、フォトカプラ・デバイスなどの代替製品よりもはるかに優れた性能特性を発揮します。

iCouplerデバイスでは、LEDやフォトダイオードを使用していないため、フォトカプラに関連した設計上の問題は発生しません。不確実な電流伝達比、非直線性の伝達関数、温度や寿命への影響といったフォトカプラによく見られる問題点は、iCouplerのシンプルなデジタル・インターフェースと安定した性能特性によって解決されます。このiCoupler製品には、ドライバや他のディスクリート部品の外付けも不要です。そのうえ、消費電力は同等の信号データレート動作時でフォトカプラの1/6～1/10に低減します。

ADuM344xアイソレータは、各種のチャンネル構成で4つの独立した絶縁チャンネルを実現します（オーダー・ガイドを参照）。すべてのモデルは、3.0～5.5Vの電源電圧（各サイド）で動作し、これよりも低い電圧で動作するシステムと互換性があり、絶縁バリア間の電圧変換機能を実行できます。さらに、ADuM344xは、低いパルス幅歪みと厳しいチャンネル間マッチングを実現します。フォトカプラ代替製品とは異なり、ADuM344xアイソレータには、入力ロジックの状態が遷移しないときや、パワーアップ／パワーダウン中にDC精度を保証する、特許取得のリフレッシュ機能があります。

アプリケーション

  • 高速マルチチャンネル絶縁
  • SPIインターフェース／データ・コンバータ絶縁
  • 計測機器
