ADUM3224

ハーフ・ブリッジ・ドライバ、高精度、3kV rms絶縁、4A出力、車載向け

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

PDF

1 31, 2014 ellipse 日本語

ADuM3224/ADuM4224: 4 A出力の 絶縁型高精度ハーフ・ブリッジ・ドライバ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 645.5 K
Documentation すべてのドキュメントを表示
IBISモデル ADuM3223/4223/3224/4224 IBIS Model Download 27.3 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$2.54
特長
  • ピーク出力電流：4 A
  • 動作電圧：
    入力を基準とするハイサイドまたはローサイド：537 Vピーク
  • 高周波数動作：1MHz（max）
  • 3.3V～5VのCMOS入力ロジック
  • 出力ドライブ：4.5V～18V
  • 2次側UVLO、
    ADuM3224A/ADuM4224AのUVLO：4.1V VDDA/VDDB
    ADuM3224B/ADuM4224BのUVLO：6.9V VDDA/VDDB
    ADuM3224C/ADuM4224CのUVLO:10.5V VDDA/VDDB
  • 正確なタイミング特性、
    アイソレータ＋ドライバの最大伝播遅延：59ns
    最大チャンネル間マッチング：5ns
  • 入力ロジック・レベル：CMOS
  • 高いコモン・モード過渡電圧耐性：25kV/μs以上
  • IEC61000-4-Xに対応する強化システム・レベルESD性能
  • 高い接合温動動作：125℃
  • 初期状態の出力はロー・レベル

    詳細はデータシートをご参照ください。
製品概要
show more Icon

ADuM3224/ADuM4224は、4 Aの絶縁型ハーフ・ブリッジ・ゲート・ドライバで、アナログ・デバイセズのiCoupler®技術を採用して、絶縁された独立したハイサイド出力とローサイド出力を提供します。ADuM3224は、ナロー・ボディ、16ピンSOICパッケージで3000Vrmsの絶縁を提供し、ADuM4224は、ワイド・ボディ、16ピンSOICパッケージで5000Vrmsの絶縁を提供します。高速CMOS技術とモノリシック・トランス技術の組み合わせにより、これらのアイソレーション部品はパルス・トランスとゲート・ドライバの組み合わせのような置換品より、優れた性能特性を提供します。

ADUM3224/ADUM4224アイソレータは、2つの独立したアイソレーション・チャンネルを提供します。これらの製品は、3.0V～5.5Vの入力供給電圧範囲で動作し、低電圧システムでの互換性を提供します。高電圧レベル変換方式を採用するゲート・ドライバと比較すると、ADuM3224/ADUM4224は、入力と各出力との間で真のアイソレーションを提供する利点を備えています。各出力は、入力に対して最大537 VPEAKで連続動作することができるため、負電圧までのローサイド・スイッチングをサポートすることができます。ハイサイドとローサイドとの間の差動電圧は800 VPEAKまで高くすることができます。

このため、ADuM3224/ADUM4224は、広い範囲の正または負のスイッチング電圧に対して、IGBT/MOSFET構成のスイッチング特性について信頼度の高い制御を行うことができます。

アプリケーション
  • スイッチング電源
  • 絶縁型IGBT/MOSFETゲートの駆動
  • 工業用インバータ
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
IBISモデル ADuM3223/4223/3224/4224 IBIS Model Download 27.3 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$2.54
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM3224

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 情報
  • 安全性および規制遵守
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 01/31/2014
English

ADuM3224/ADuM4224: Isolated Precision Half-Bridge Driver, 4 A Output Data Sheet (Rev.B)

PDFファイルを開く

redirect
439 kB
download

PDFをダウンロード

PDF Vector

PDF

更新 01/31/2014
日本語

ADuM3224/ADuM4224: 4 A出力の 絶縁型高精度ハーフ・ブリッジ・ドライバ (Rev.0)

PDFファイルを開く

redirect
645.5 K
download

PDFをダウンロード

情報

2

PDF Vector

URL

更新 03/03/2022
English
Overcoming Limitations of Optocoupler and High Voltage Gate Driver Solutions redirect icon

PDF Vector

URL

更新 02/12/2015
日本語
iCoupler 絶縁型ゲート・ドライバでフォトカプラ・ソリューションと高電圧ゲート・ドライバ・ソリューションの制約を克服 redirect icon

安全性および規制遵守

2

PDF Vector

HTML

更新 01/28/2016
English
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日本語
安全規格認証や適合の取得状況 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

安全性および規制遵守 1

安全規格認証や適合の取得状況

製品選択ガイド 1

デジタル・アイソレーションとインターフェース技術の選択ガイド

ビデオ

1

Thumbnail Image

ビデオ

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

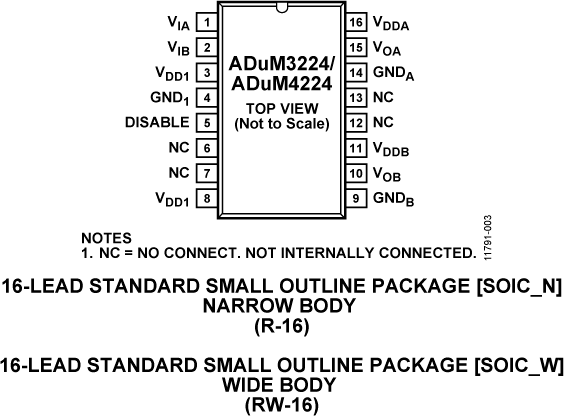

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
