製品概要

機能と利点

  • 高いコモンモード過渡耐圧: 100 kV/μs
  • 放射ノイズと伝導ノイズに対して高い耐性
  • 低伝搬遅延
    • 最大 13 ns（5 V 動作時）
    • 最大 15 ns（1.8 V 動作時）
  • 最大保証データ・レート: 150 Mbps
  • 安全性と規制に対する認定(申請中)
    • UL認定済み: UL 1577 準拠で 5000 V rms 1 分間
    • CSA 部品承認　通告5A
    • VDE 適合性認定
      • DIN V VDE V 0884-10（VDE V 0884-10）: 2006-12
      • VIORM = 849 V ピーク
    • GB4943.1-2011 準拠の CQC 認定
  • 低いダイナミック消費電力
  • 1.8 V ～ 5 V のレベル変換
  • 高温動作: 125°C
  • フェイルセーフ・ハイ／ロー・オプション
  • 16ピン、RoHS準拠、ワイド・ボディSOIC_ICパッケージ


製品概要

ADuM260N/ADuM261N/ADuM262N/ADuM263N1は、アナログ・デバイセズ社のiCoupler®技術を採用した6チャンネルのデジタル・アイソレータです。これらのアイソレーション製品は、高速 CMOS 技術と空芯コアを使用したモノリシック・トランス技術の組み合わせによって、フォトカプラ・デバイスやその他の集積化カプラーなどの相当品より優れた性能特性を発揮します。5 V 動作で最大伝搬遅延は 13 ns、パルス幅歪みは 4.5 ns 未満です。チャンネル間マッチングは4.0 ns maxと優れております。

ADuM260N/ADuM261N/ADuM262N/ADuM263Nのデータ・チャンネルは独立しており、5 kVrms耐圧でさまざまな回路構成が用意されています（オーダー・ガイドを参照）。デバイスは、両側とも 1.7 V ～ 5.5 V の電源電圧で動作するため、低電圧システムとの互換性があるだけでなく、絶縁バリアをまたぐ電圧変換機能も実現します。

他のフォトカプラ相当品とは異なり、入力ロジックに遷移がない場合の DCが正確に維持されます。2つの異なるフェールセーフ・オプションが用意されており、入力電源電圧が供給されていない時、出力は既定の状態に移行します。

アプリケーション

  • 汎用マルチチャンネル絶縁
  • シリアル・ペリフェラル・インターフェース（SPI）／データ・コンバータ絶縁
  • 工業用フィールド・バス絶縁
1 米国特許5,952,849; 6,873,065; 6,903,578; 7,075,329により保護されています。その他の特許は申請中です。

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

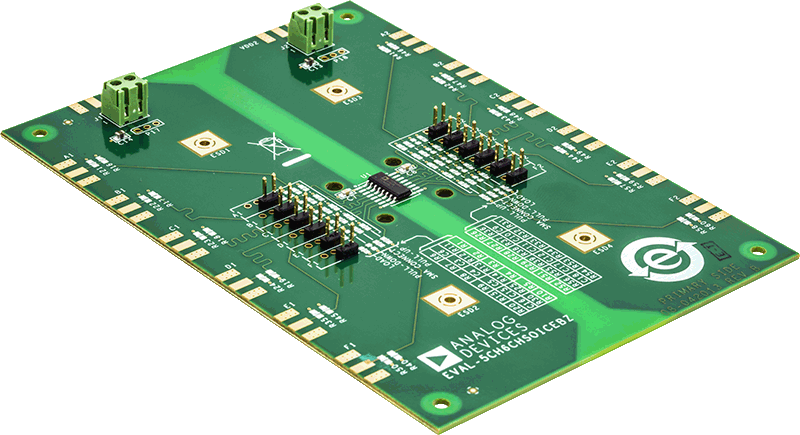

評価キット (1)
