ADuM150N
Functional equivalent upgrade with higher noise immunity, reinforced rating and higher CMTI
製品概要
機能と利点

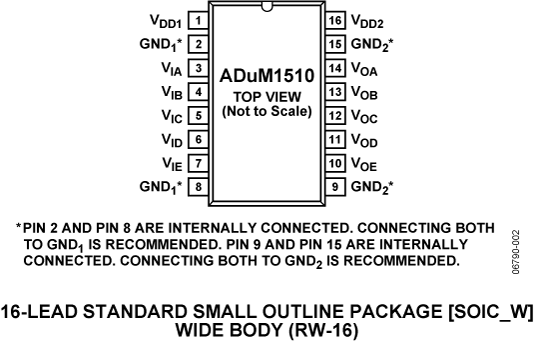

- RoHS準拠の16ピン、ワイド・ボディSOICパッケージ
- 低消費電力動作：5V
チャンネルあたり1.3mA（max）＠0～2Mbps
チャンネルあたり3.3mA（max）＠10Mbps - 高温動作：105℃
- 最大10Mbpsのデータレート（NRZ）
- デフォルト出力状態ロー・レベル
- 安全性および規制規格の認定取得
UL規格認定：UL 1577に準拠して1分間に3750V rmsの絶縁耐圧
製品概要
ADuM1510は、アナログ・デバイセズ独自のiCoupler®技術をベースとした一方向5チャンネル・アイソレータです。この各絶縁部品は、高速CMOS技術とモノリシックの空芯トランス技術を組み合わせることにより、フォト光カプラ・デバイスなどの代替製品よりも大幅に優れた性能特性を備えています。
これらのiCouplerデバイスを利用すれば、LEDとフォトダイオードの使用が回避されるため、光フォトカプラで一般的に見られる設計上の問題を回避することができます。つまり、不確実な電流伝達比、非線形の伝達関数、温度と寿命期間の影響などのように、フォト光カプラを利用する場合に一般的に解決しなければならない問題点が、iCouplerの簡易なデジタル・インターフェースと安定した性能特性によって排除されます。これらのiCoupler製品では、ドライバやその他のディスクリート部品を外付けする必要もありません。さらに、iCouplerデバイスの消費電流は、同等の信号データレート性能を備えるフォト光カプラの1/6から1/10に抑えられます。

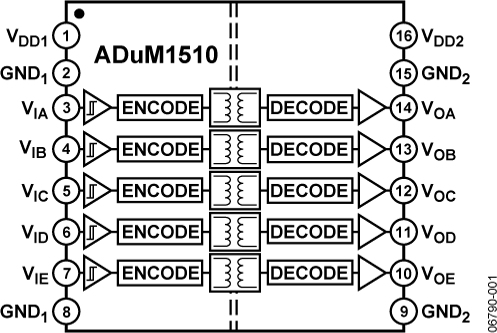

ADuM1510アイソレータは、5つの独立した絶縁チャンネルを備え、最大10Mbpsのデータレートに対応します。ADuM1510は、いずれかのアイソレータ・サイドの4.5～5.5Vの電源電圧で動作します。他の光カプラ製品とは異なり、ADuM1510アイソレータには、入力ロジックの遷移が発生しないとき、およびパワーアップ／パワーダウンの状態時にDC精度を確保するための、特許取得技術のリフレッシュ機能が用意されています。
アプリケーション- 汎用の一方向、マルチチャンネル絶縁
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
評価キット (1)
参考資料
-
AN-0971: isoPower デバイスでのEMI 放射制御についての推奨事項7/3/2020
-
AN-727: RS-485アプリケーションでのiCoupler®アイソレータ (Rev. 0)2/20/2011
-
AN-740: RS-232アプリケーションでのiCoupler®アイソレーション (Rev. 0)11/8/2010
-
AN-913: I²Cインターフェースのアイソレーション (Rev. 0)6/20/2007
-
AN-770: iCoupler®絶縁のCANバスでの応用 (Rev. 0)11/1/2006
-
AN-793: iCoupler®アイソレータ製品のESD / ラッチアップに関する考慮事項 (Rev. 0)11/1/2006
-
AN-825: iCoupler®アイソレーション製品での電源の考慮事項 (Rev. 0)11/1/2006
-
FAQ7/26/2017
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM1510BRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM1510BRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ウェハ・ファブリケーション・データ |
