製品概要

機能と利点

  • 高コモン・モード過渡電圧耐性: 100 kV/μs
  • 放射ノイズ、伝導ノイズに対して高耐性
  • 低伝搬遅延:
    • 13 ns max(5 V動作)
    • 15 ns max(1.8 V動作)
  • 最大データ・レート: 150 Mbps
  • 安全性と規制に対する認定
    • UL認定
      • 3000 Vrms/3750 Vrms、1 分間、UL 1577 に準拠
    • CSA 部品承認通知 5A
    • VDE 適合性認定
      • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
      • VIORM = 849 Vpeak
    • GB4943.1-2011 準拠の CQC 認定
  • 後方互換性
    • ADuM140E1/ADuM141E1/ADuM142E1はADuM1400/ADuM1401/ADuM1402とピン・コンパチブル
  • 低動的消費電力
  • 1.8 V/ 5 Vのレベル変換
  • 高温動作: 125°C
  • ハイ又はローのフェイルセーフ・オプション

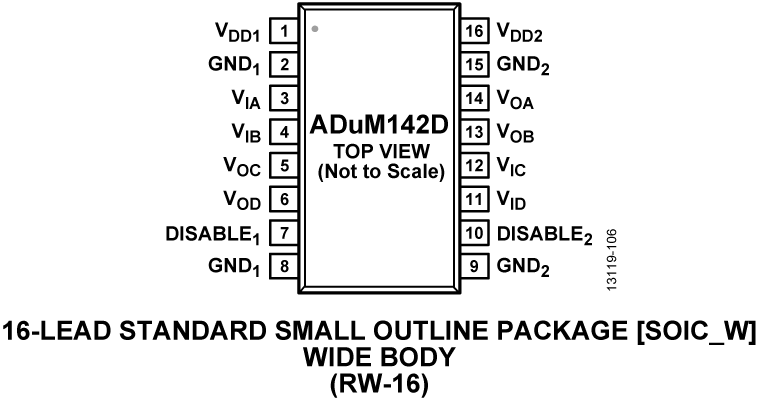

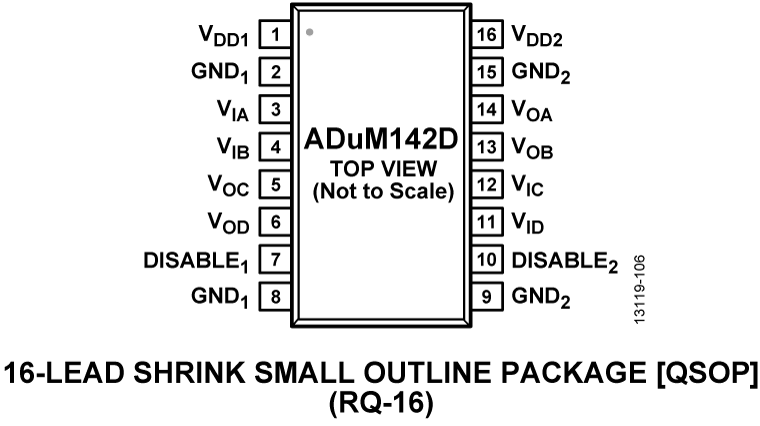

  • RoHS 準拠の 16 ピン SOIC パッケージを採用
  • 車載アプリケーション用に認定済み

製品概要

ADuM142Dは、アナログ・デバイセズのiCoupler®技術を採用した4チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは、高速CMOS技術と空心コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスや他の集積されたカプラのような相当品より優れており、並外れた性能特性を提供します。最大伝搬遅延時間は5 V動作の3 ns以下のパルス幅歪みで13 nsです。チャンネル間マッチングは3 ns maxと優れております。

ADuM142Dのデータ・チャンネルは独立しており、3.0 kV rms耐圧又は3.75 kV rms耐圧のさまざまな構成が用意されています。これらの製品は、両側とも1.8 V~5 Vの範囲の電源電圧で動作するため、絶縁障壁に跨がり低い電圧のシステムと互換性を持ちます。

他のフォトカプラ相当品とは異なり、入力ロジックに遷移がない場合にDCを正確に維持します。2つの異なるフェイルセーフ・オプションが用意されており、入力電源電圧が供給されていないか、入力がディスエーブルの時、出力は既定の状態に遷移します。ADuM140E1/ADuM141E1/ADuM142E1はADuM1400/ADuM1401/ADuM1402とピン・コンパチブルです。

アプリケーション

  • 汎用のマルチチャンネル・アイソレーション
  • SPIインターフェース/データ・コンバータのアイソレーション
  • 工業用フィールドバスのアイソレーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

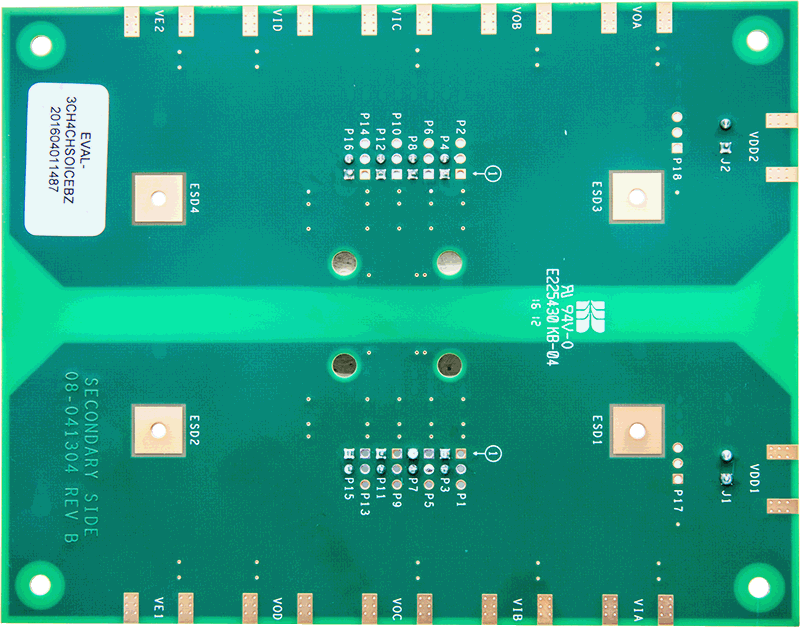

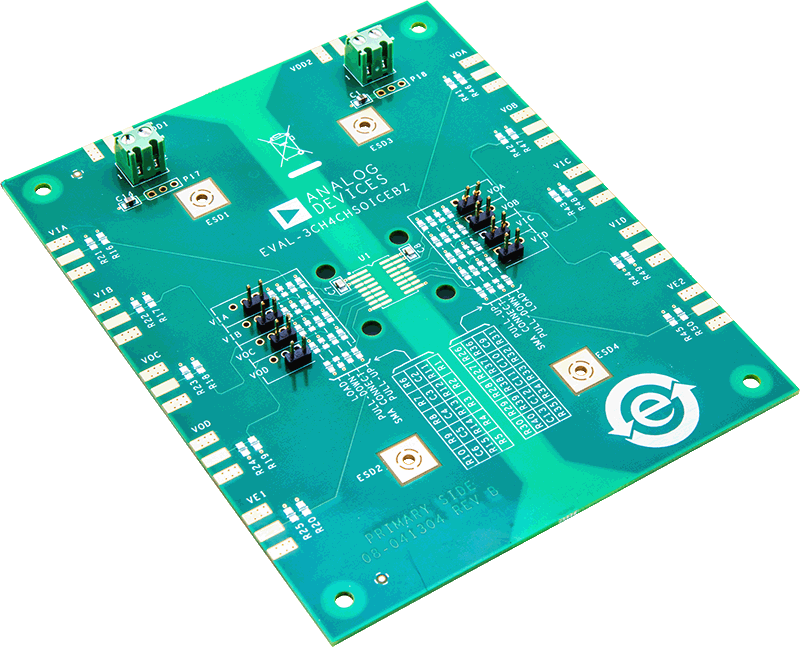

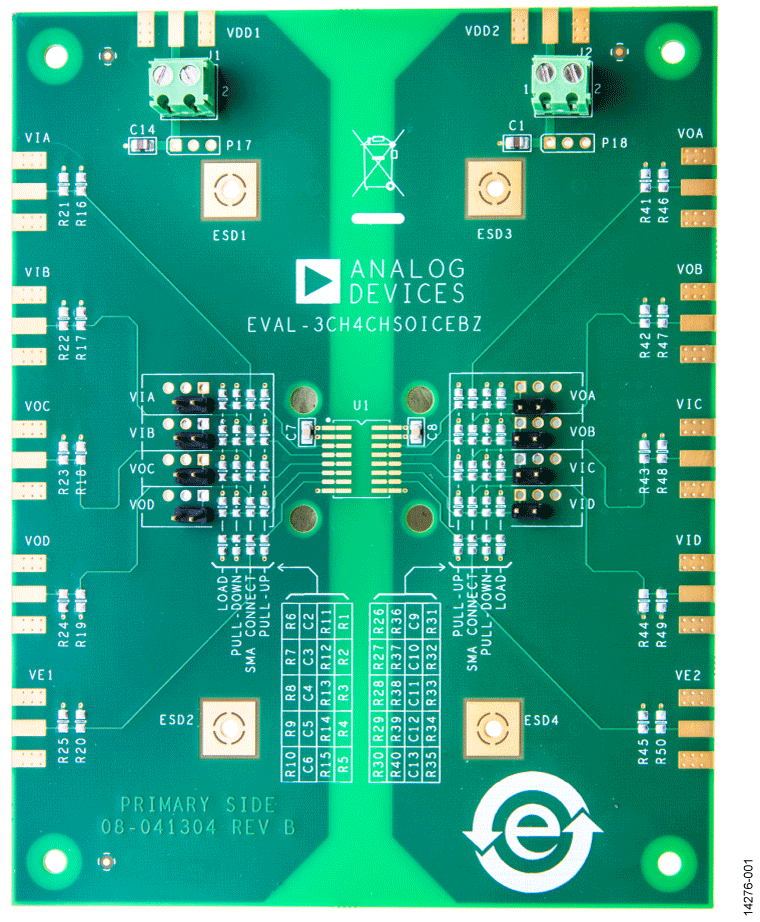

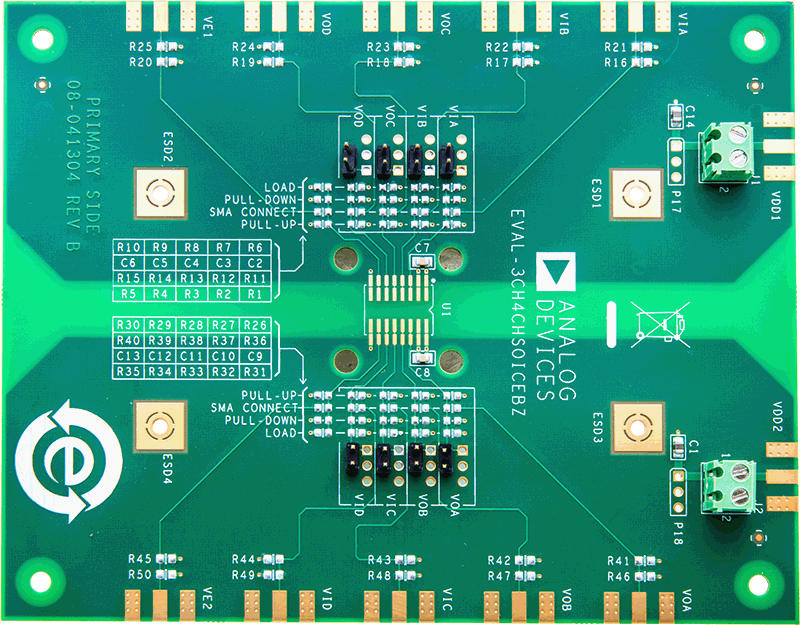

評価キット (2)
