ADUM1234

絶縁型ハーフブリッジ・ドライバ、高精度、0.1A出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.A)

pdf

6 3, 2008 ellipse 日本語

ADuM1234: 高精度絶縁型0.1A出力ハーフ・ブリッジ・ドライバ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 574 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.84
特長
  • 絶縁型ハイサイド／ローサイド出力
    • 入力に対するハイサイド／ローサイド電圧：±700VPEAK
    • ハイサイドとローサイド間の電圧差：700VPEAK
  • ピーク出力電流：0.1A
  • 入力スレッショールド・レベル：CMOS
  • 高周波動作：5MHz（max）
  • 優れたコモンモード過渡耐性：＞75kV/µs
  • 高温動作：105℃
  • RoHS準拠のワイド幅の16ピンSOIC
  • 安全性と規定に関する認可
    • UL認定
      • UL1577（一分間2500Vrms）
    • VDE適合性認定
      • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
      • VIORM = 560 V peak
製品概要
show more Icon

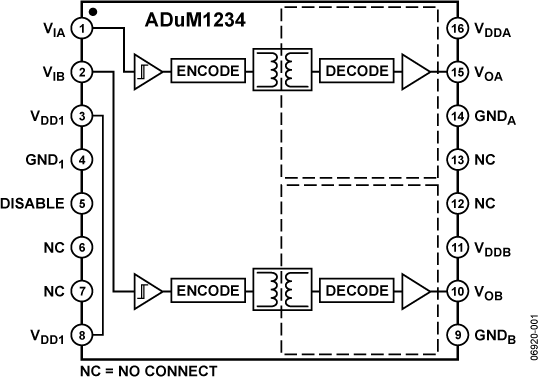

ADuM1234は、絶縁型のハーフブリッジ・ゲート・ドライバです。アナログ・デバイセズのiCoupler®技術を使って、絶縁された独立のハイサイド出力とローサイド出力を提供します。高速CMOSとモノリシックのトランス技術の組み合わせにより、フォトカプラ・ベースのソリューションよりもはるかに優れた性能を発揮します。

このiCouplerゲート・ドライバ・デバイスは、LEDとフォトダイオードを使用しないため、フォトカプラでは実現不可能な高精度のタイミング特性を備えています。また、フォトカプラLEDにみられる信頼性や性能の安定性の問題も解決できます。

高電圧レベルの変換方式を使用するゲート・ドライバと異なり、入力と各出力間に真の絶縁インターフェースが得られるという利点があります。各出力は入力に対して最大±700VPEAKまで動作し、負電圧へのローサイド・スイッチングが可能です。ハイサイドとローサイドの間の電圧差は、700VPEAKもあります。

ADuM1234によって、正または負の広範囲のスイッチング電圧でIGBT/MOSFET構成のスイッチング特性を確実に制御することが可能になります。

アプリケーション

  • 絶縁型IGBT/MOSFETゲート・ドライブ
  • プラズマ・ディスプレイ
  • 工業用インバータ
  • スイッチング電源
Show More Arrow image
file データシートを表示 (Rev.A)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.84
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM1234

資料

35
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • アプリケーション・ノート
  • データシート
  • 技術記事
  • 安全性および規制遵守
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 07/23/2007
English

ADuM1234: Isolated, Precision Half-Bridge Driver, 0.1 A Output Data Sheet (Rev.A)

PDFファイルを開く

redirect
269 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 06/03/2008
日本語

ADuM1234: 高精度絶縁型0.1A出力ハーフ・ブリッジ・ドライバ (Rev.0)

PDFファイルを開く

redirect
574 kB
download

PDFをダウンロード

アプリケーション・ノート

24

PDF Vector

pdf

更新 11/01/2006
English
AN-770: iCoupler® Isolation in CAN Bus Applications (Rev.0) redirect icon

234 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 01/31/2011
中国語
AN-770: CAN总线应用中的iCoupler®隔离 (Rev.0) redirect icon

362 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/01/2006
日本語
AN-770: iCoupler®絶縁のCANバスでの応用 (Rev.0) redirect icon

291 kB

download

PDFをダウンロード

PDF Vector

PDF

更新 11/01/2006
English
AN-740: iCoupler® Isolation in RS-232 Applications (Rev.A) redirect icon

218.29 K

download

PDFをダウンロード

PDF Vector

pdf

更新 08/31/2010
中国語
AN-740: RS-232应用中的iCoupler® 隔离 (Rev.0) redirect icon

494 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/09/2010
日本語
AN-740: RS-232アプリケーションでのiCoupler®アイソレーション (Rev.0) redirect icon

560 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/01/2006
English
AN-727: iCoupler® Isolation in RS-485 Applications (Rev.0) redirect icon

282 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 07/26/2010
中国語
AN-727: RS-485应用中的iCoupler®隔离 (Rev.0) redirect icon

373 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 02/21/2011
日本語
AN-727: RS-485アプリケーションでのiCoupler®アイソレータ (Rev.0) redirect icon

756 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/01/2006
English
AN-793: ESD/Latch-Up Considerations with iCoupler® Isolation Products (Rev.A) redirect icon

246 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 01/31/2011
中国語
AN-793: iCoupler®隔离产品的ESD/闩锁考虑因素 (Rev.A) redirect icon

500 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/01/2006
日本語
AN-793: iCoupler®アイソレータ製品のESD / ラッチアップに関する考慮事項 (Rev.0) redirect icon

331 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 06/20/2007
English
AN-913: Isolating I2C Interfaces (Rev.0) redirect icon

280 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 06/20/2007
中国語
AN-913: I²C 接口的隔离 (Rev.0) redirect icon

308 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 06/20/2007
日本語
AN-913: I²Cインターフェースのアイソレーション (Rev.0) redirect icon

365 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/01/2006
English
AN-825: Power Supply Considerations in iCoupler® Isolation Products (Rev.0) redirect icon

181 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 09/09/2010
中国語
AN-825: iCoupler®隔离产品的电源考虑因素 (Rev.0) redirect icon

181 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/01/2006
日本語
AN-825: iCoupler®アイソレーション製品での電源の考慮事項 (Rev.0) redirect icon

340 kB

download

PDFをダウンロード

PDF Vector

HTML

更新 07/03/2020
English
AN-0971: Recommendations for Control of Radiated Emissions with isoPower Devices redirect icon

PDF Vector

HTML

更新 07/03/2020
中国語
AN-0971: iso Power器件的辐射控制建议 redirect icon

PDF Vector

HTML

更新 07/03/2020
日本語
AN-0971：isoPower デバイスでの EMI 放射制御についての推奨事項 redirect icon

PDF Vector

HTML

更新 11/22/2023
English
AN-913: Isolating I2C Interfaces redirect icon

PDF Vector

HTML

更新 11/22/2023
中国語
AN-913: Isolating I2C Interfaces redirect icon

PDF Vector

HTML

更新 11/22/2023
日本語
AN-913: I2Cインターフェースのアイソレーション redirect icon

技術記事

6

PDF Vector

pdf

更新 12/10/2010
English
NAppkin Note: Lowering the Power of the ADuM524x redirect icon

223 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 12/10/2010
English
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary redirect icon

291 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 03/13/2011
English
Inside iCoupler® Technology: Driving an H Bridge with ADuM3220 Isolated Gate Drivers redirect icon

140 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 03/13/2011
日本語
Inside iCoupler® Technology: ADuM3220 絶縁型ゲート・ドライバによるH ブリッジの駆動 redirect icon

PDF Vector

URL

更新 09/28/2006
English
Medical Devices Demand Stringent Isolation Techniques redirect icon

PDF Vector

URL

更新 09/08/2010
中国語
医疗设备要求严格的隔离技术 redirect icon

安全性および規制遵守

2

PDF Vector

HTML

更新 01/28/2016
English
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日本語
安全規格認証や適合の取得状況 redirect icon

よく聞かれる質問

1

PDF Vector

HTML

更新 05/17/2017
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 16
show more Icon

データシート 2

ADuM1234: Isolated, Precision Half-Bridge Driver, 0.1 A Output Data Sheet (Rev.A)
ADuM1234: 高精度絶縁型0.1A出力ハーフ・ブリッジ・ドライバ (Rev.0)

アプリケーション・ノート 8

AN-770: iCoupler®絶縁のCANバスでの応用 (Rev.0)
AN-740: RS-232アプリケーションでのiCoupler®アイソレーション (Rev.0)
AN-727: RS-485アプリケーションでのiCoupler®アイソレータ (Rev.0)
AN-793: iCoupler®アイソレータ製品のESD / ラッチアップに関する考慮事項 (Rev.0)
AN-913: I²Cインターフェースのアイソレーション (Rev.0)
AN-825: iCoupler®アイソレーション製品での電源の考慮事項 (Rev.0)
AN-0971：isoPower デバイスでの EMI 放射制御についての推奨事項
AN-913: I2Cインターフェースのアイソレーション

技術記事 4

Inside iCoupler® Technology: ADuM3220 絶縁型ゲート・ドライバによるH ブリッジの駆動
NAppkin Note: Lowering the Power of the ADuM524x
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary
Medical Devices Demand Stringent Isolation Techniques

安全性および規制遵守 1

安全規格認証や適合の取得状況

よく聞かれる質問 1

FAQ

安全性および規制遵守 1

安全規格認証や適合の取得状況

製品選択ガイド 1

デジタル・アイソレーションとインターフェース技術の選択ガイド

ビデオ

1

Thumbnail Image

ビデオ

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

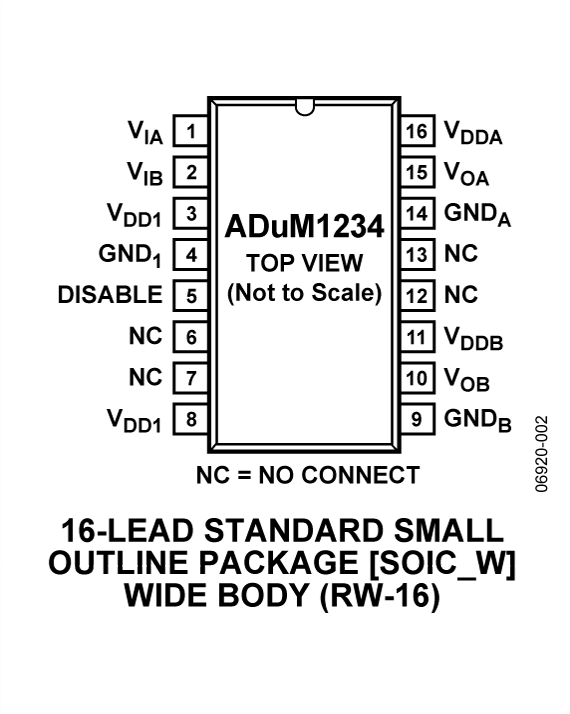

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
