製品概要
機能と利点
- 絶縁型ハイサイド／ローサイド出力
- 入力に対するハイサイド／ローサイド電圧：±700VPEAK
- ハイサイドとローサイド間の電圧差：700VPEAK
- ピーク出力電流：0.1A
- 高周波動作：5MHz（max）
- 優れたコモンモード過渡耐性：＞75kV/µs
- 高温動作：105℃

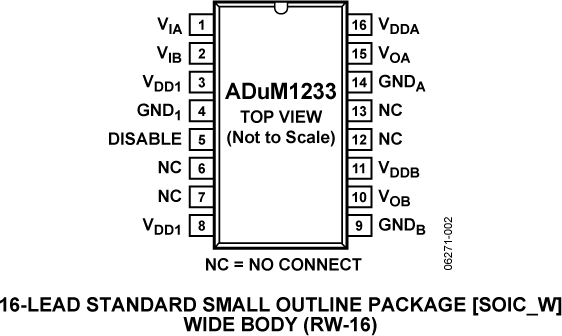

- ワイド幅の16ピンSOIC
- 安全性と規定に関する認可
- UL認定
- UL1577（一分間2500Vrms）
- VDE適合性認定
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 V peak
- UL認定
製品概要

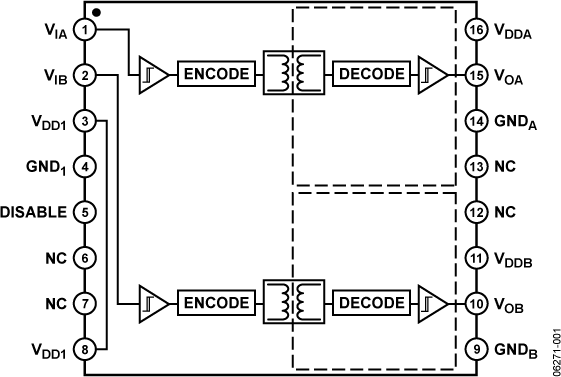

ADuM1233は、絶縁型のハーフブリッジ・ゲート・ドライバです。アナログ・デバイセズのiCoupler®技術を使って、絶縁された独立のハイサイド出力とローサイド出力を提供します。高速CMOSとモノリシックのトランス技術の組み合わせにより、フォトカプラ・ベースのソリューションよりもはるかに優れた性能を発揮します。
このiCouplerゲート・ドライバ・デバイスは、LEDとフォトダイオードを使用しないため、フォトカプラでは実現不可能な高精度のタイミング特性を備えています。また、フォトカプラLEDにみられる信頼性や性能の安定性の問題も解決できます。
高電圧レベルの変換方式を使用するゲート・ドライバと異なり、入力と各出力間に真の絶縁インターフェースが得られるという利点があります。各出力は入力に対して最大±700VPEAKまで動作し、負電圧へのローサイド・スイッチングが可能です。ハイサイドとローサイドの間の電圧差は、700VPEAKもあります。
ADuM1233によって、正または負の広範囲のスイッチング電圧でIGBT/MOSFET構成のスイッチング特性を確実に制御することが可能になります。
アプリケーション
- 絶縁型IGBT/MOSFETゲート・ドライブ
- プラズマ・ディスプレイ
- 工業用インバータ
- スイッチング電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
