ADUM1210

製造中

デジタル・アイソレータ、デュアル･チャンネル

データシート (Rev. E) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • RoHS準拠のナロー・ボディ8ピンSOICを採用
  • 3V / 5Vのレベル変換
  • 高温動作：105℃
  • 高速データ・レート：DC～10Mbps（NRZ）
  • 低消費電力動作
    • 5V動作
      • チャンネルあたり1.1mA（max）＠0Mbps～2Mbps
      • チャンネルあたり3.7mA（max）＠10Mbps
    • 3 V動作
      • チャンネルあたり0.8mA（max）＠0Mbps～2Mbps
      • チャンネルあたり2.2mA（max）＠10Mbps
  • 正確なタイミング特性
    • 最大パルス幅歪み：3ns
    • 最大チャンネル間マッチング：3ns
  • 高いコモンモード過渡電圧耐性：>25kV/μs
  • 安全、規制認可：
    • UL認定：
      • UL1577に基づき2500Vrmsで1分間
    • CSAコンポーネント・アクセプタンス（#5Aノーティス）
    • VDE認定
      • DIN V VDE0884-10（VDE V 0884-10）：2006-12
      • VIORM＝560Vピーク

ADuM1210は、アナログ・デバイセズのiCoupler® 技術に基づく、デュアル･チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは高速CMOS技術とモノリシック・トランス技術の組み合わせにより、フォトカプラー・デバイスなどの置換品より優れた性能特性を提供します。

iCouplerデバイスは、LEDとフォトダイオードを使用せずに、一般にフォトカプラに起因して生ずる設計の難しさを解消します。標準的なフォトカプラは、不確かな電流変換比すなわち伝達関数が非線形である問題を持っています、また温度と寿命についての影響もシンプルなiCouplerでは、デジタル・インターフェースと安定な性能特性により一掃されます。これらのiCoupler製品により、外付けのドライバとその他のディスクリート部品は不要になります。さらに、iCouplerデバイスは同等の信号データ・レートで動作した場合、フォトカプラの消費電力の1/10～1/6で動作します。

ADuM1210アイソレータは、2つの独立したアイソレーション・チャンネル両側とも2.7 V～5.5 Vの範囲の電源電圧で動作します。低い電圧のシステムと互換性を提供し、絶縁障壁に跨がる電圧変換機能も可能です。さらに、ADuM1210はパルス幅歪みが小さく(3 ns以下)、かつチャンネル間マッチングが優れています(3 ns以下)。ADuM1210アイソレータは、他の光カプラーとは異なり、入力ロジックに変化がない場合およびパワーアップ/パワーダウン時にDCを正確に維持する特許取得済みのリフレッシュ機能を持っています。更に、デフォルトで出力がハイ状態のADuM1200デュアル・チャンネルのデジタル・アイソレータの代替として、ADuM1210では、入力側電源がオフ状態の時、デフォルトで出力はロー状態になります。

アプリケーション

  • 省スペースのマルチチャンネル絶縁
  • SPIインターフェースを備えたデータ・コンバータのアイソレーション
  • RS-232/RS-422/RS-485トランシーバのアイソレーション
  • デジタル・フィールドバスのアイソレーション
  • ゲート・ドライバー・インターフェース

ADUM1210
デジタル・アイソレータ、デュアル･チャンネル

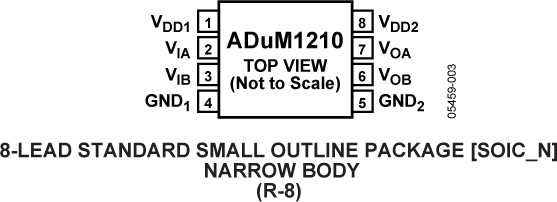

ADuM1210 Functional Block Diagram ADuM1210 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

アプリケーション・ノート 7

技術記事 5

安全性および規制遵守 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADUM320N
新規設計に推奨 5.7kV RMS/3.0kV RMSデュアル・デジタル・アイソレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-1CH2CHEBZ

Evaluation Board for Single and Dual Channel Standard Data Isolators in 8 lead SOIC Package

今すぐ購入 詳細を表示

機能と利点

  • Access to all 2 data channels
  • Multiple connection options
  • Support for Tektronix active probes
  • Provision for cable terminations
  • Support for PCB edge-mounted coaxial connectors
  • Easy configuration
  • Sample iCoupler digital isolator must be ordered separately:

Supported iCoupler Models
ADuM110N0BRZ / ADuM110N1BRZ
ADuM120N0BRZ / ADuM120N1BRZ
ADuM121N0BRZ / ADuM121N1BRZ
ADuM210N0BRIZ / ADuM210N1BRIZ
ADuM225N0BRIZ / ADuM225N1BRIZ
ADuM226N0BRIZ / ADuM226N1BRIZ
ADuM7240ARZ / ADuM7240CRZ
ADuM7241ARZ / ADuM7241CRZ
ADuM1200AR / ADuM1200ARZ
ADuM1200BR / ADuM1200BRZ
ADuM1200CR / ADuM1200CRZ
ADuM1200WSRZ / ADuM1200WTRZ
ADuM1200WURZ
ADuM1201AR / ADuM1201ARZ
ADuM1201BR / ADuM1201BRZ
ADuM1201CR / ADuM1201CRZ
ADuM1210BRZ
ADuM3200ARZ / ADuM3200BRZ
ADuM3200CRZ / ADuM3200WARZ
ADuM3200WBRZ / ADuM3200WCRZ
ADuM3201ARZ / ADuM3201BRZ
ADuM3201CRZ / ADuM3201WARZ
ADuM3201WBRZ / ADuM3201WCRZ
ADuM3210ARZ / ADuM3210BRZ
ADuM3210TRZ / ADuM3210WARZ
ADuM3210WBRZ / ADuM3210WCRZ
ADuM3211ARZ / ADuM3211BRZ
ADuM3211TRZ /ADuM3211WARZ
ADuM3211WBRZ / ADuM3211WCRZ
ADuM1280ARZ / ADuM1280BRZ
ADuM1280CRZ / ADuM1280WARZ
ADuM1280WBRZ / ADuM1280WCRZ
ADuM1281ARZ / ADuM1281BRZ
ADuM1281CRZ / ADuM1281WARZ
ADuM1281WBRZ / ADuM1281WCRZ

製品詳細

The EVAL-1CH2CHSOICEBZ supports single and dual channel standard data isolators in 8 lead SOIC packages. The evaluation board provides a JEDEC standard 8-lead SOIC_N and SOIC_W pad layout. This supports signal distribution, loopback, and loads referenced to VDDx or GNDx, as well as optimal bypass capacitance. Signal sources can conducted to the board through header pins or through edge-mounted SMA connectors (not supplied with board). Terminal blocks provide for power connections. The board includes 200 mil header positions for compatibility with Tektronix active probes (not supplied with board).

The board follows best printed circuit board (PCB) design practices for 4-layer boards, including a full power and ground plane on each side of the isolation barrier. No other EMI or noise mitigation design features are included on this board. In cases of very high speed operation or when ultralow emissions are required, refer to the AN-1109 application note for additional board layout techniques.
EVAL-1CH2CHEBZ
Evaluation Board for Single and Dual Channel Standard Data Isolators in 8 lead SOIC Package
EVAL-1CH2CHSOICEBZ (angle 1) EVAL-1CH2CHSOICEBZ (angle 2) EVAL-1CH2CHSOICEBZ (top) EVAL-1CH2CHSOICEBZ (bottom)
