製品概要

機能と利点

高精度ADC
  • 2チャンネル同時サンプリングの16ビットΣ-Δ ADCを内蔵
  • スループットが1Hz~8kHzでプログラマブルなA/Dコンバータ
  • 5ppm/℃のリファレンス電圧を内蔵
  • 電流チャンネル
    完全差動、入力バッファ内蔵
    プログラマブル・ゲイン:1~512
    A/Dコンバータ入力範囲:-200mV~+300mV
    電流アキュムレータ機能付きのデジタル・コンパレータ
  • 電圧チャンネル
    12Vバッテリ入力用のバッファ付き減衰器を内蔵
  • 温度チャンネル外付けと内蔵の温度センサー・オプション
マイクロコントローラ
  • RISCアーキテクチャの16/32ビットARM7TDMIコアを採用
  • プログラム分周器付き20.48MHz PLL
  • PLL入力源
    オンチップの高精度発振器
    オンチップ、低消費発振器
    外部、時計用クリスタル(32.768kHz)
  • JTAGポートがコードのダウンロードとデバッグをサポート
メモリ
  • 32kBのフラッシュ/EEメモリ、4kBのSRAM
  • フラッシュ/EE書き変え回数:10,000サイクル、フラッシュ/EEのデータ保持:20年
  • JTAGとLINによるインサーキット・ダウンロード
内蔵ペリフェラル
  • ハードウェア同期付きUARTによりSAEJ2602/LIN 1.3/LIN 2.0互換(スレーブ)をサポート
  • 柔軟なウェイクアップI/Oピン、マスター/スレーブSPIシリアルI/O
  • 9ピンGPIOポート、汎用タイマ×3
  • ウェイクアップ・タイマとウォッチドッグ・タイマ
  • 電源モニタ、内蔵パワーオン・リセット
電源
  • 直接12 Vバッテリ電源で動作
  • 消費電流ノーマルモード:10mA@10MHz低消費モニタ・モード
パッケージと温度範囲
  • 48ピン7mm×7mm、LFCSPパッケージ
  • -40℃~+115℃動作で完全仕様規定

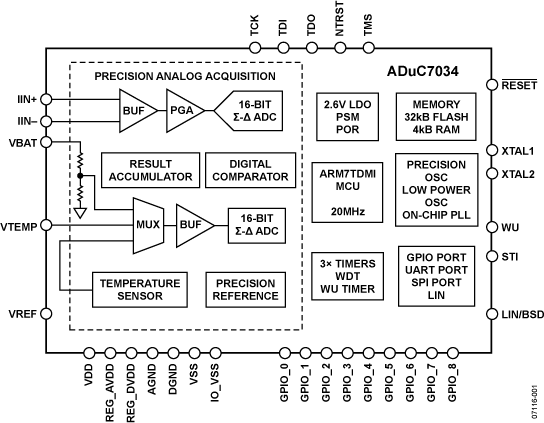

製品概要

ADuC7034は、12V車載アプリケーション向けのバッテリ・モニタに関する全機能内蔵のシステム・ソリューションです。このデバイスは、広範囲な動作条件にわたるバッテリ電流、電圧、温度を含む12Vバッテリのパラメータを正確かつインテリジェントにモニタ、処理、診断するために必要なすべての機能を内蔵しています。

アプリケーション

  • 車載システム向けのバッテリ検出/管理
