製品概要

機能と利点

  • 車載アプリケーション向けの品質評価済
  • 温度精度:
    ±0.5℃@-40℃~+105℃(2.7V~3.6V)
    ±0.4℃@-40℃~105℃(3.0V)
  • ユーザによる温度キャリブレーション/補正作業は不要
  • 直線性補正も不要
  • 省電力モード(1サンプル/1秒):
    700μW(typ)@3.3V、ノーマル・モード
    7μW(typ)@3.3V、省電力モード(シャットダウン・モード)
  • 動作温度範囲:-40℃~+150℃
  • 電圧範囲:2.7 V~5.5 V
  • クリティカル過熱割り込み機能
  • 上限超え/下限越えの割り込み
  • SPI互換インターフェース

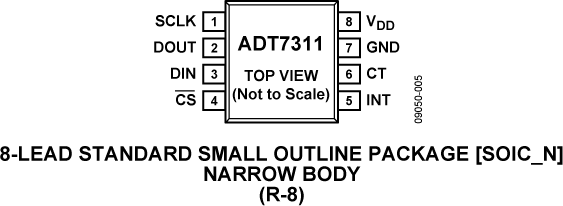

  • 8ピン、ナロー、RoHS準拠、SOICパッケージを採用

製品概要

ADT7311は、狭型8ピンSOICパッケージの半導体高精度デジタル温度センサーです。このデバイスは、バンドギャップ温度センサーと16ビットADCを内蔵しており、温度を監視しデジタル化して分解能0.0078℃で出力します。ADCの分解能は、デフォルトで13ビット(0.0625℃)に設定されています。ADCの分解能は、ユーザ・プログラマブル・モードとなっており、シリアル・インターフェースを解して変えることができます。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
