特長
- 13ビットの温度/デジタル・コンバータを内蔵
- 動作温度範囲：-40℃～+125℃
- +125℃の最大温度
- ±2℃精度
- 温度分解能：0.03125℃
- 動作電流：1μA
- 消費電力：0.631mW＠VDD = 3.3 V
- SPIおよびDSPと互換性を持つシリアル・インターフェースを内蔵、シャットダウン・モード機能付
- 省スペースのSOT-23パッケージとマイクロSOICパッケージを採用
- AD7814と互換
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

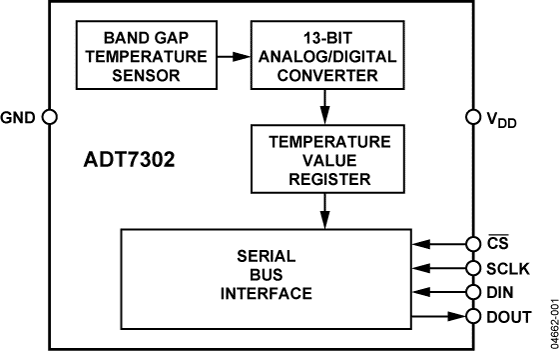

ADT7302は、SOT-23ピンとMSOPパッケージを採用した全機能内蔵の温度モニタリング・システムです。このデバイスは、バンドギャップ温度センサと13ビットADCを内蔵しており、温度を監視しデジタル化して分解能0.03125℃で出力します。
ADT7302は、多くのマイクロコントローラと容易にインターフェースできる柔軟性のあるシリアル・インターフェースを内蔵しています。このインターフェースは、SPI™、QSPI、MICROWIRE™のプロトコルと互換性があり、DSPとも互換性を持っています。このデバイスは、シリアル・インターフェースを経由して制御されるスタンバイ・モードを持っています。
ADT7302は、広い電源電圧範囲、低い供給電流とSPI互換のインターフェース内蔵しているため、パーソナル・コンピュータ、オフイス機器、車載や家電製品などのさまざまなアプリケーションに最適です。
製品のハイライト
- オンチップ温度センサは、周囲温度の正確な計測を可能としています。計測可能温度範囲は-40℃～+125℃となっています。
- 電源電圧: 2.7 V～5.25 V

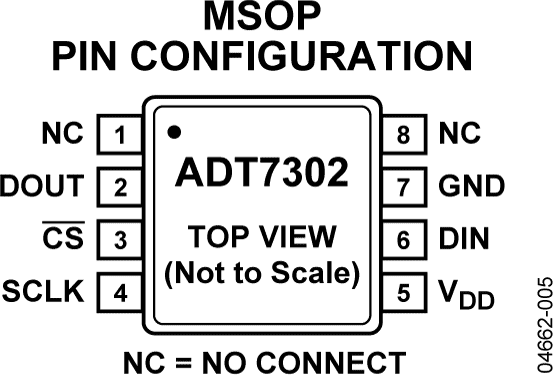

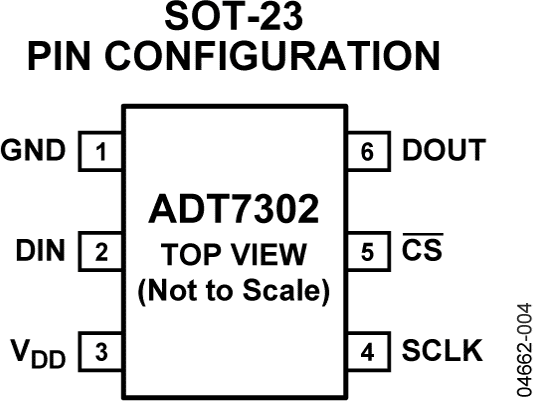

- 省スペースの小型6ピンSOT-23と8ピンMSOPパッケージを採用
- 温度センサ精度：±2℃（max）
- 0.03125℃の分解能で13ビット温度を出力
- VDD=3.3V、1SPSで4.88μWに消費電力を削減するシャットダウン・モード
- AD7814と互換
アプリケーション
- 医療機器
- 車載関連：温調制御、オイル温度、油圧システム
- 携帯電話
- ハード･ディスク・ドライブ
- パーソナル・コンピュータrs
- 電子テスト装置
- オフイス機器
- 家電製品
