特長
- IQ直交復調器
- フラクショナル-N PLLとVCOを集積
- ゲイン制御範囲：60 dB
- 入力周波数範囲：100 MHz～1,000 MHz
- 入力P1dB： +12 dBm at 0 dB ゲイン
- 入力IP3： +22.5 dBm at 0 dB ゲイン
- ノイズ指数：
11 dB at >39 dB ゲイン
49 dB @t 0 dB ゲイン
- ベースバンド：1dB帯域幅
ワイドバンド・モード：250MHz
ナローバンド・モード：50MHz - SPI/I2Cシリアル・インターフェース
- 電源電圧：+3.3 V/350 mA
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

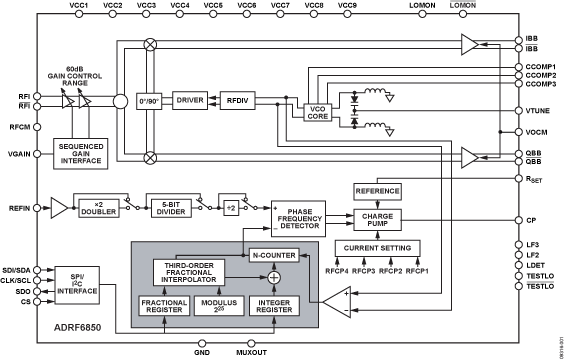

ADRF6850は、高集積化されたブロードバンド・直交復調器、周波数シンセサイザ、可変ゲイン・アンプです。この製品は、ナローバンド及びワイドバンド通信アプリケーションの両方で使え、100MHz～1000MHzの周波数範囲での動作をカバーしており、IFダイレクトからベースバンド周波数までの直交復調を達成します。
ADRF6850復調器は、1Hz以上の分解能を提供する、内蔵VCOを伴う、高密度フラクショナル-N周波数シンセサイザ・モジュールと60dBのゲイン制御範囲を提供するフロントエンドVGAを含んでいます。
全ての内蔵レジスタの制御は、SPIまたはI2Cインターフェースを介します。このデバイスは、単電源3.15 V～3.45 Vの電源電圧範囲で動作します。
アプリケーション
- ブロードバンド通信
- 携帯通信
- 衛星通信
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$12.82
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 1
製品選択ガイド 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADRF6850BCPZ |

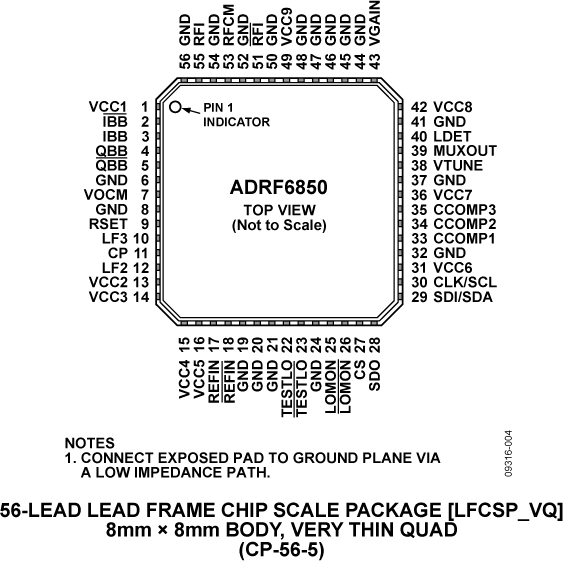

56-Lead LFCSP (8mm x 8mm w/ EP)
|
|
|
| ADRF6850BCPZ-R7 |
56-Lead LFCSP (8mm x 8mm w/ EP)
|
|
- ADRF6850BCPZ
- ピン／パッケージ図
-
56-Lead LFCSP (8mm x 8mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADRF6850BCPZ-R7
- ピン／パッケージ図
-
56-Lead LFCSP (8mm x 8mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
ADRF6850BCPZ
製造中
ADRF6850BCPZ-R7
製造中
9 27, 2011
- 11_0243
Transfer of Fab Foundry Gold Plating Process site for ADRF6750 & ADRF6850 product
ADRF6850BCPZ
製造中
ADRF6850BCPZ-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
ADRF6850BCPZ
製造中
ADRF6850BCPZ-R7
製造中
9 27, 2011
- 11_0243
Transfer of Fab Foundry Gold Plating Process site for ADRF6750 & ADRF6850 product
ADRF6850BCPZ
製造中
ADRF6850BCPZ-R7
製造中
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
EVAL-ADRF6850
ADRF6850 Evaluation Board
製品の詳細

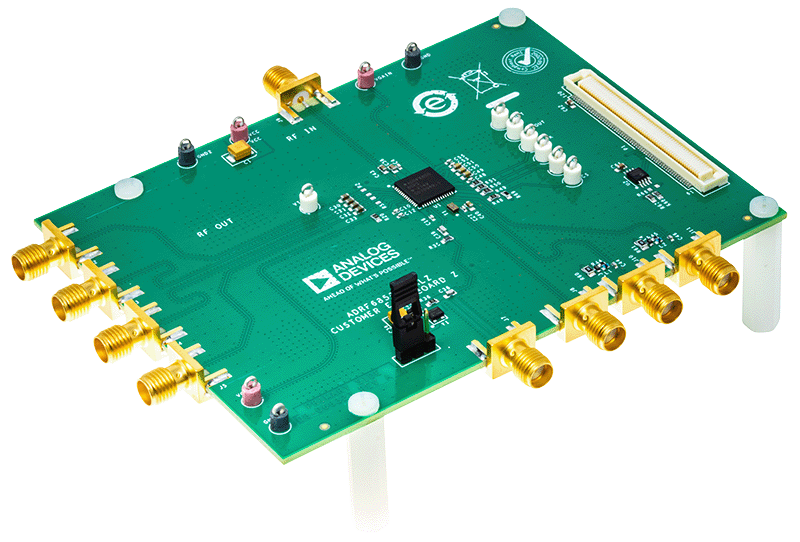

The ADRF6850-EVALZ evaluates the performance of the ADRF6850. The evaluation board contains the ADRF6850, a connector suited for the SDP-S controller board, power supply connectors, subminiature Version A (SMA) connectors, and on-board 13.5MHz reference oscillator. The ADRF6850-EVALZ requires an SDP-S controller board and a Labview-based software to program the ADRF6850.
The ADRF6850 evaluation board documentation provides additional information and should be consulted when using the evaluation board.
