ADRF5591

発売前

Gain Ranging SiP Module, 18GHz to 55GHz

データシート (Rev. PrA) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Gain ranging with amplifier, bypass, or attenuation modes
  • Usable frequency range: 18GHz to 55GHz
  • Integrated active bias and power supply decoupling
  • Four pin-selectable operating modes
    • Internal amplifier mode
    • Internal bypass mode
    • Internal attenuator mode
    • External mode
  • Amplifier mode
    • Gain: 19dB typical at 50GHz
    • Input P1dB : −6dBm typical at 50GHz
    • Input IP3: 5dBm typical at 50GHz
    • Noise figure: 7dB typical at 50GHz
  • Bypass mode insertion loss: 4.5dB typical at 50GHz
  • Attenuation mode insertion loss: 24.5dB typical at 50GHz
  • RF input power handling
    • 18dBm at gain mode
    • 24dBm at through mode
    • 24dBm at attenuation mode
  • CMOS/LVTTL compatible
  • 72-terminal, 13mm × 7.5mm, LGA package

The ADRF5591 is a gain ranging SiP module that provides a wide band operation from 18GHz to 55GHz. The device features four selectable modes as amplifier mode, attenuation mode, internal bypass mode and an external mode, through two back-to-back configured wideband SP4T reflective switches. With the integration of active bias circuitry for amplifier and power supply decoupling capacitors, no sequencing or external power supply decoupling is required.

The ADRF5591 provides a typical gain of 19dB in the amplifier mode, 4.5dB insertion loss in the bypass mode and 24.5dB attenuation in the attenuation mode at 50GHz. The device requires +3.3V and −3.3V supplies for switches, the amplifier and +1.8V for the internal digital circuitry. The ADRF5591 draws a current of 165mA on the positive supply of +3.3V and 5mA on negative supply of −3.3V. The device employs complementary metal-oxide semiconductor (CMOS)-/low voltage transistor to transistor logic (LVTTL)-compatible controls.

The ADRF5591 RF ports are designed to match a characteristic impedance of 50Ω and operate between −40°C to +85°C. The ADRF5591 is offered in 13mm × 7.5mm, 72-terminal, land grid array (LGA) package.

APPLICATIONS

  • Test and instrumentation
  • Cellular infrastructure: 5G mmWave
  • Military radios, radars, electronic counter measures (ECMs)
  • Microwave radios and very small aperture terminals (VSATs)
ADRF5591
Gain Ranging SiP Module, 18GHz to 55GHz

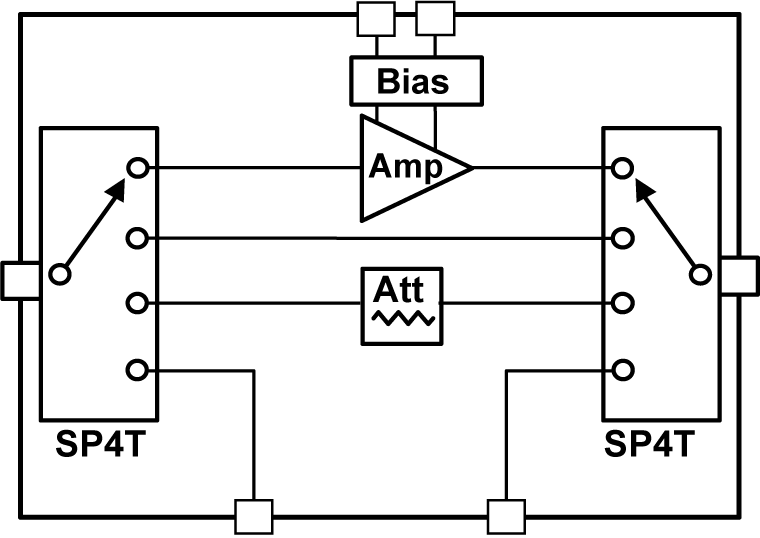

ADRF5591 Functional Block Diagram
