ADRF5519

新規設計に推奨

デュアル・チャンネル、2.3GHz～2.8GHz、20Wのレシーバー・フロント・エンド

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • デュアル・チャンネルRFフロント・エンドを内蔵
    • 2段LNAおよび高出力シリコンSPDTスイッチ
    • オンチップのバイアスおよびマッチング
    • 単電源動作
  • TCASE = 105°Cで高出力に対応
    • 平均LTE出力（9dB PAR、寿命全期間）：43dBm
  • ゲイン
    • 高ゲイン・モード：2.6GHzで35dB（代表値）
    • 低ゲイン・モード：2.6GHzで14dB（代表値）
  • 低ノイズ指数
    • 高ゲイン・モード：2.6GHzで1.0dB（代表値）
    • 低ゲイン・モード：2.6GHzで1.0dB（代表値）
  • 高アイソレーション
    • RXOUT-CHAとRXOUT-CHB：45dB（代表値）
    • TERM-CHAとTERM-CHB：60dB（代表値）
  • 低挿入損失：2.6GHzで0.5dB（代表値）
  • 高OIP3：32dBm（代表値）
  • パワーダウン・モードおよび低ゲイン・モード
  • 低電源電流
    • 高ゲイン・モード：5Vで110mA（代表値）
    • 低ゲイン・モード：5Vで36mA（代表値）
    • パワーダウン・モード：5Vで12mA（代表値）
  • 正ロジック制御
  • 6mm × 6mm、40ピンLFCSPパッケージ
  • ADRF5545AおよびADRF5549（10Wバージョン）とのピン互換性

ADRF5519は、2.3GHz～2.8GHzの時分割複信（TDD）アプリケーション用に設計された、デュアル・チャンネルの統合型RFフロントエンド・マルチチップ・モジュールです。2段カスケード低ノイズ・アンプ（LNA）および高出力シリコン単極双投（SPDT）スイッチを備えたデュアル・チャンネル構成となっています。

高ゲイン・モードでは、2段カスケードLNAおよびスイッチは、低ノイズ指数1.0dB、高ゲイン35dB（2.6GHz時）、出力3次インターセプト・ポイント（OIP3）32dBｍ（代表値）となります。低ゲイン・モードでは、2段LNAのうち1段はバイパスされ、36mAという低電流で14dBのゲインを実現します。パワーダウン・モードでは、LNAはオフとなり、デバイスは12mAの電流を供給します。

送信動作では、RF入力が終端ピンに接続されます（ANT-CHAまたはANT-CHBをTERM-CHAまたはTERM-CHBにそれぞれ接続）。スイッチは0.5dBという低挿入損失となり、ロングターム・エボリューション（LTE）の平均電力（ピーク対平均値比（PAR）9dB）は、寿命全期間動作で43dBmになります。

デバイスは、RoHS準拠、コンパクトな6mm × 6mm、40ピンLFCSPパッケージでのご提供です。

アプリケーション

  • ワイヤレス・インフラストラクチャ
  • TDD Massive Multiple-Input Multiple-Outputおよびアクティブ・アンテナ・システム
  • TDDベースの通信システム

    •
    ADRF5519
    デュアル・チャンネル、2.3GHz～2.8GHz、20Wのレシーバー・フロント・エンド
    ADRF5519 - Functional Block Diagram ADRF5519 - Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ツールおよびシミュレーション

    Sパラメータ 1

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADRF5519

    ADRF5519 デュアル・チャンネル、2.3GHz～2.8GHz、20Wのレシーバー・フロント・エンドの評価

    今すぐ購入 詳細を表示

    機能と利点

    • ADRF5519用のフル機能評価用ボード
    • テスト装置への容易な接続
    • キャリブレーション用のスルー・ライン

    製品詳細

    ADRF5519は、2.3GHz～2.8GHz、20W、デュアル・チャンネル・レシーバー集積のフロント・エンドで、時分割複信（TDD）ワイヤレス・インフラストラクチャ・アプリケーション用に最適です。ADRF5519には、各チャンネル上に高出力スイッチと2段低ノイズ・アンプ（LNA）が構成されています。

    このユーザ・ガイドでは、ADRF5519の機能と性能を簡単に評価できるように設計されたADRF5519-EVALZについて説明します。ADRF5519-EVALZの写真を図1に示します。

    ADRF5519データシートには、ADRF5519の全仕様が記載されています。ADRF5519-EVALZを使用する際は、このユーザ・ガイドと併せてADRF5519のデータシートを参照してください。
    EVAL-ADRF5519
    ADRF5519 デュアル・チャンネル、2.3GHz～2.8GHz、20Wのレシーバー・フロント・エンドの評価

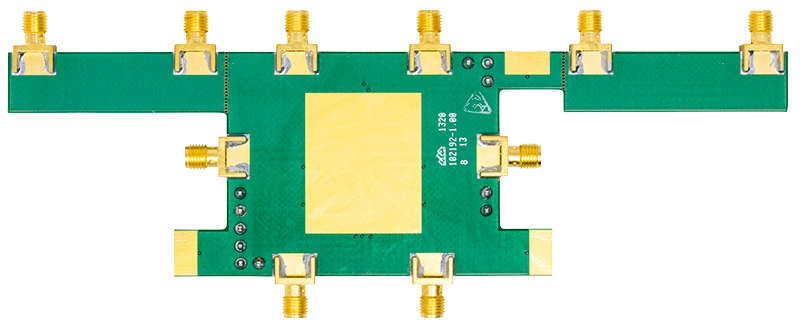

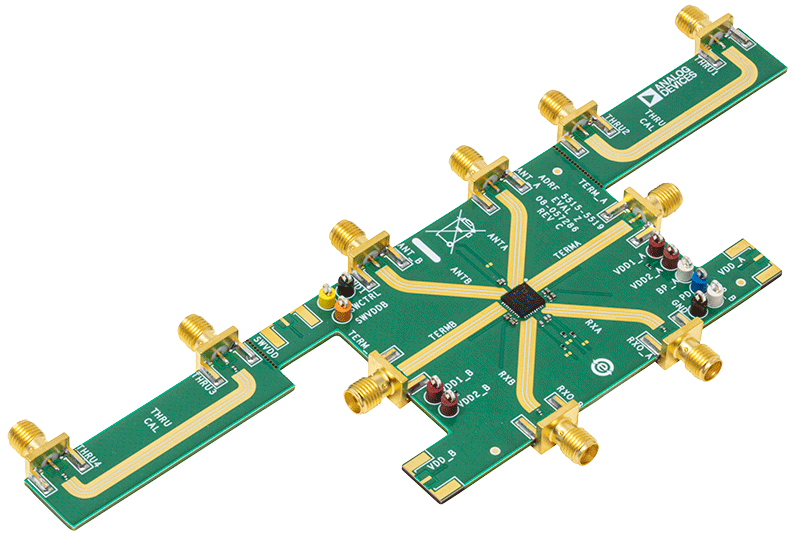

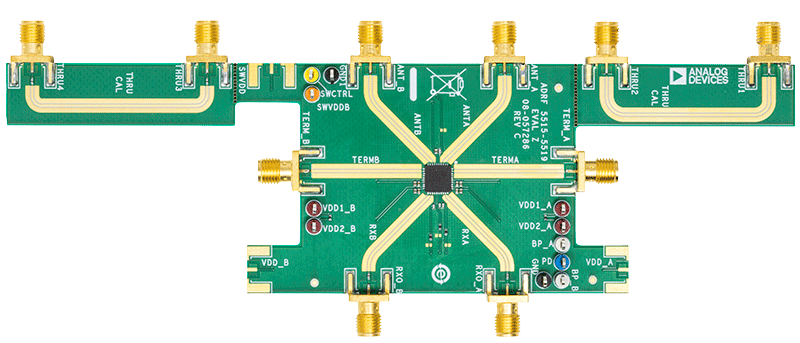

    ADRF5519 - Evaluation Board - Angle ADRF5519 - Evaluation Board - Bottom ADRF5519 Evaluation Board - Top
