ADRF5448
新規設計に推奨キャリア配置ダイ、シリコンSP4Tスイッチ、無反射型、100MHz~45GHz
- 製品モデル
- 3
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- 超広帯域周波数範囲:100MHz~45GHz
- 無反射型50Ω設計
- 低挿入損失
- 18GHzで1.4dB(代表値)
- 40GHzで2.4dB(代表値)
- 45GHzで3.5dB(代表値)
- 高アイソレーション
- 18GHzで55dB(代表値)
- 40GHzで42dB(代表値)
- 45GHzで43dB(代表値)
- 高入力直線性
- P0.1dB:29dBm(代表値)
- IIP3:52dBm(代表値)
- 大電力処理
- スルー・パス:29dBm
- 終端パス:17.5dBm
- ホット・スイッチング:29dBm
- 低周波数スプリアスなし
- オン/オフ時間(50% VCTRLからRFOUTの10%~90%まで):20ns
- 0.1dBセトリング・タイム(50% VCTRLから最終RFOUTの0.1dBまで):60ns

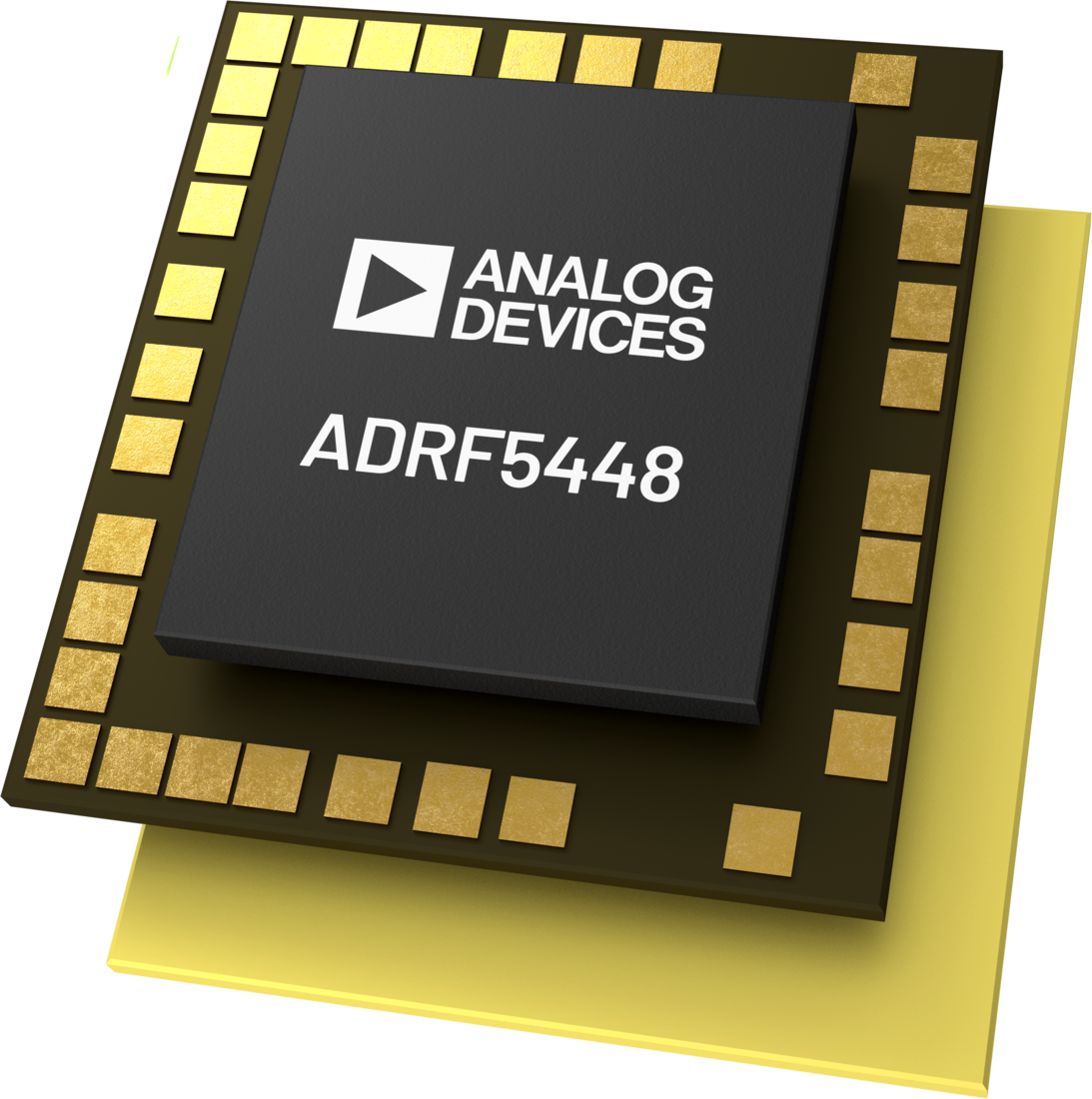

- 2.971 mm × 3.021 mmの33パッド・ベア・ダイ[CHIP]

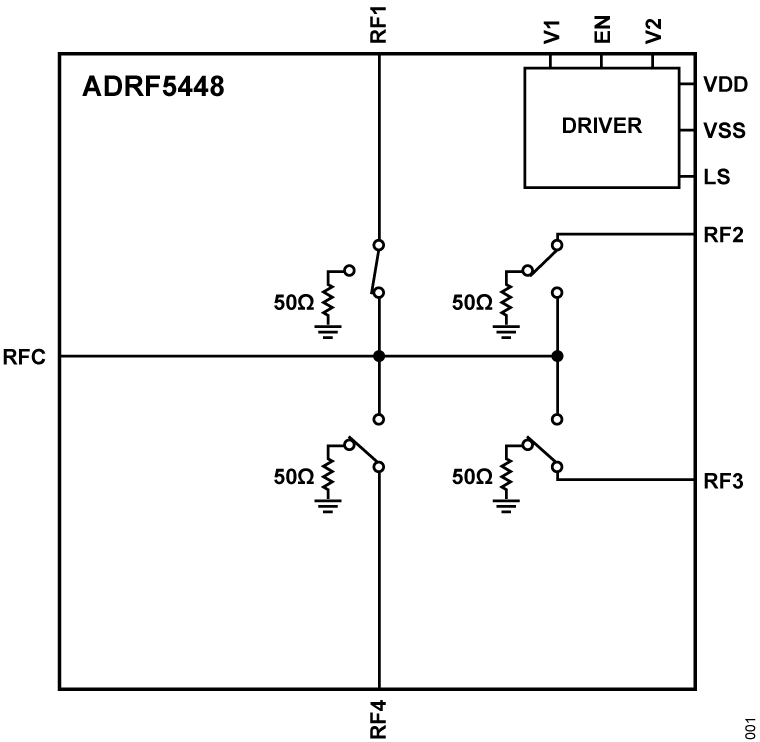

ADRF5448は、シリコン・プロセスを使って製造された無反射型SP4Tスイッチで、ガリウム砒素(GaAs)キャリア基板上に取り付けられています。基板には、チップおよびワイヤ・アセンブリのためのボンド・パッドが備わっており、デバイスの底面は金属被覆されてグラウンドに接続されています。
ADRF5448は、100MHz~45GHzで動作し、挿入損失は3.5dB未満、アイソレーションは40dBを上回ります。このデバイスのRF入力電力処理機能は、スルー・パスが29dBm、終端パスが17.5dBm、ホット・スイッチングが29dBmです。
ADRF5448は+3.3Vの正電源(VDD)と-3.3Vの負電源(VSS)を必要とし、相補型金属酸化膜半導体(CMOS)互換/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)互換の制御を使用します。
ADRF5448は、50Ωの特性インピーダンスに一致するように設計されており、-40°C~+105°Cで動作できます。
アプリケーション
- 工業用スキャナ
- 試験用計測器
- セルラ・インフラストラクチャ(ミリ波5G)
- 防衛用無線、レーダー、電子戦対抗手段(ECM)
- マイクロ波無線機、超小型地球局(VSAT)
ドキュメント
データシート 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5448BCZ | CHIPS OR DIE | ||
ADRF5448BCZ-GP | CHIPS OR DIE | ||
ADRF5448BCZ-SX | CHIPS OR DIE |
これは最新改訂バージョンのデータシートです。
