ADRF5440

発売前

Flip Chip, Silicon SP4T Switch, 1 GHz to 81 GHz

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • Usable frequency range: 1 GHz to 81 GHz
  • Low insertion loss
    • 1.9 dB typical to 40 GHz
    • 3.0 dB typical to 67 GHz
    • 4.0 dB typical to 81 GHz
  • High Isolation
    • 39 dB typical up to 40 GHz
    • 30 dB typical up to 67 GHz
    • 20 dB typical up to 81 GHz
  • High input linearity
    • P0.1dB: 25 dBm typical
    • IP3: 47 dBm typical
  • High RF input power handling
    • Through path: 24 dBm
    • Hot switching: 24 dBm
  • No low frequency spurs
  • CMOS/LVTTL compatible
  • Fast RF switching time: 25 ns
  • RF settling time (50% VCTRL to 0.1 dB of final RF output): 35 ns
  • Single-supply operation capability (VDD = 3.3 V , VSS = 0 V)
  • 56-ball, 2.390 mm × 2.540 mm, bumped, bare die sales

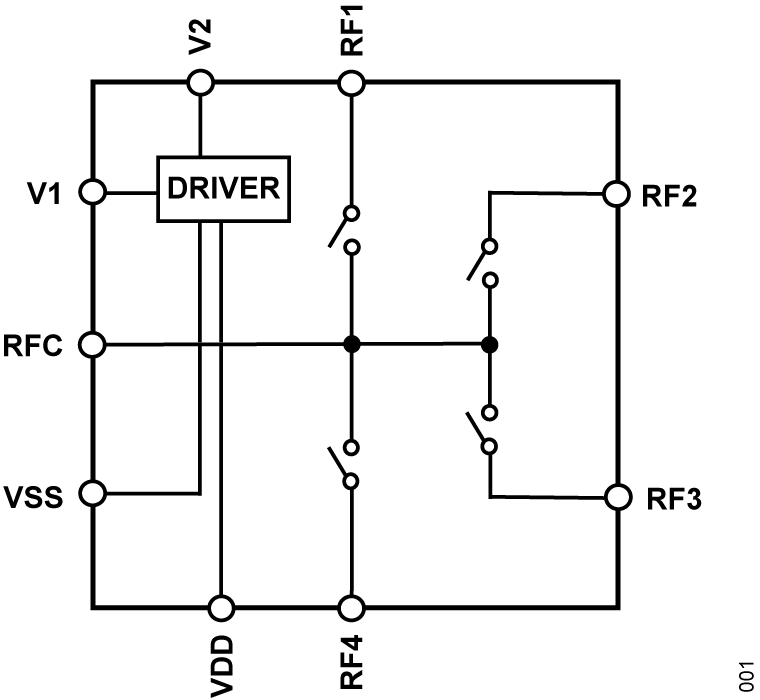

The ADRF5440 is a reflective, SP4T switch manufactured in the silicon process. This switch operates from 1 GHz to 81 GHz with better than 4.0 dB of insertion loss and 20 dB of isolation. The ADRF5440 has an RF input power handling capability of 24 dBm for the through path and 24 dBm for hot switching.

The ADRF5440 draws a low current of 145 μA on the positive supply of +3.3 V and 510 μA on negative supply of −3.3 V. The device employs complementary metal-oxide semiconductor (CMOS)-/low voltage transistor to transistor logic (LVTTL)-compatible controls.

The ADRF5440 can also operate with a single positive supply voltage (VDD) applied while the negative supply voltage (VSS) is tied to ground. In this operating condition, the small signal performance is maintained while the switching characteristics, linearity, and power handling performance is derated. See Table 2 in the data sheet for more details.

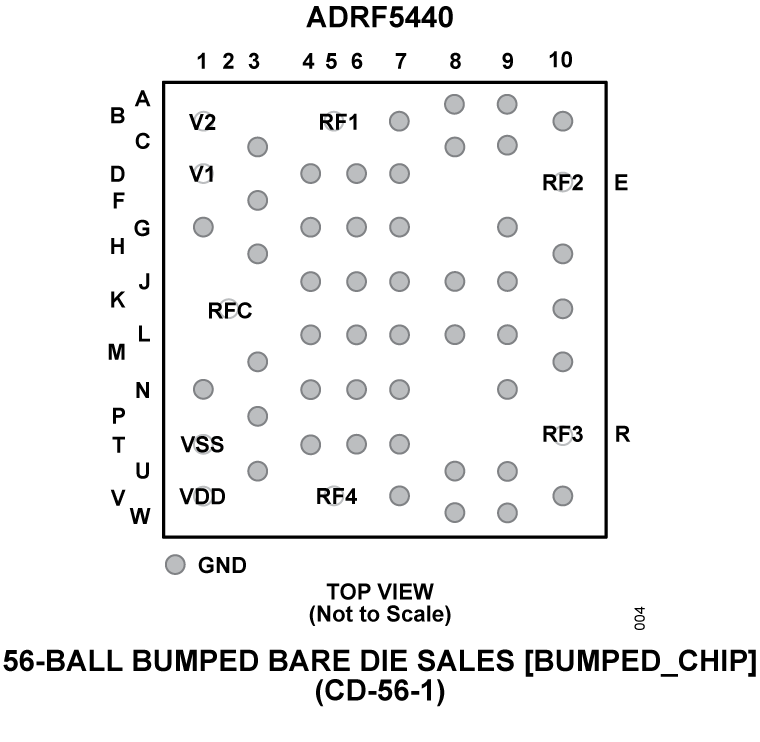

The ADRF5440 RF ports are designed to match a characteristic impedance of 50 Ω. The ADRF5440 is 56-ball, 2.390 mm x 2.540 mm, bumped bare die sales and can operate between −40°C to +105°C.

APPLICATIONS

  • Industrial scanners
  • Test and instrumentation
  • Cellular infrastructure: 5G mmWave
  • Military radios, radars, electronic counter measures (ECMs)
  • Microwave radios and very small aperture terminals (VSATs)
  • ADRF5440
    Flip Chip, Silicon SP4T Switch, 1 GHz to 81 GHz

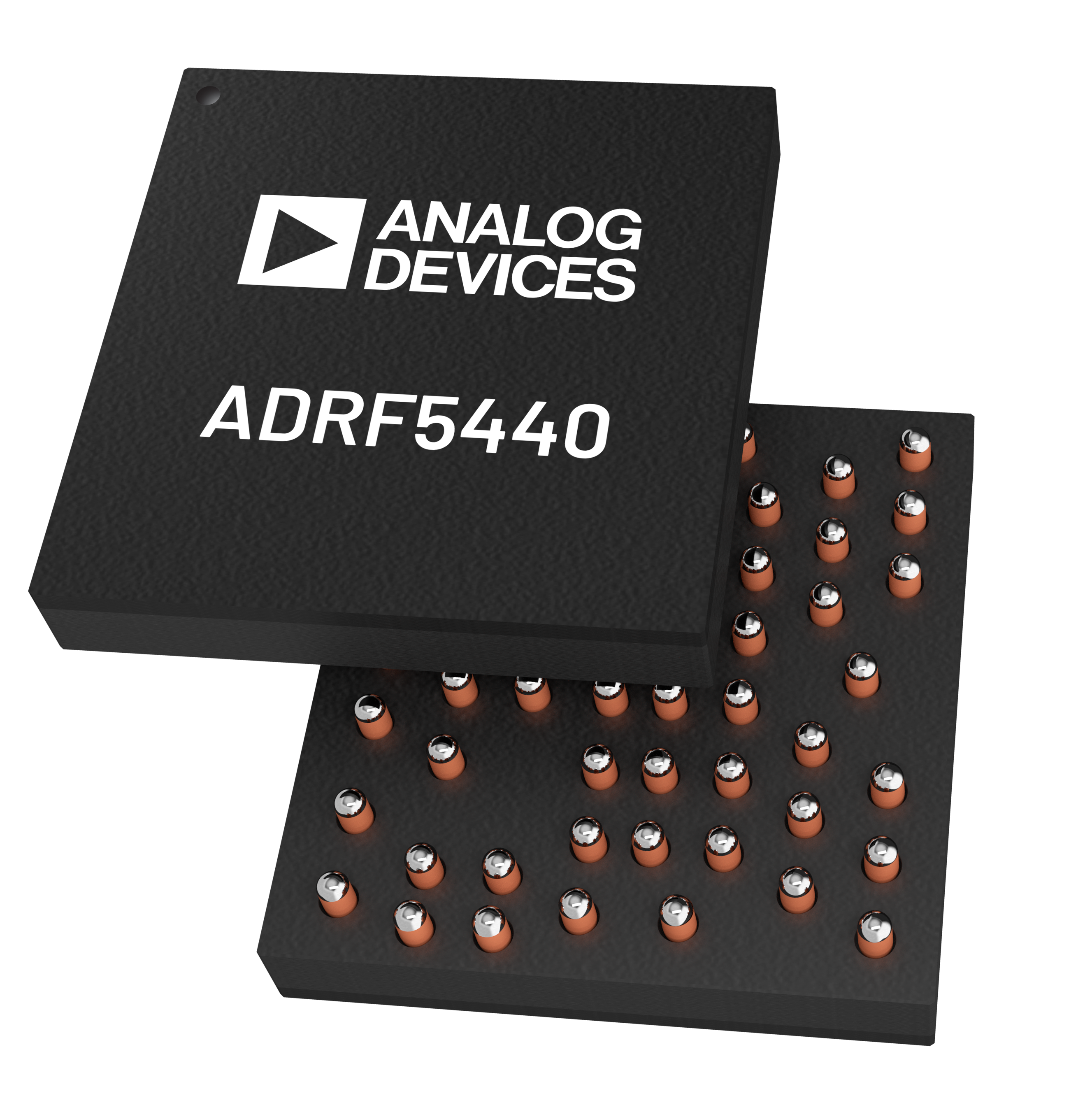

    ADRF5440 - Chip Image
