製品概要

機能と利点

  • 反射設計
  • 低挿入損失
    • 0.35dB~2.8GHz(代表値)
    • 0.40dB~3.8GHz(代表値)
  • TCASE = 105°Cで高出力に対応
    • 長寿命(> 10年)(平均値)
      • 連続波出力:39dBm
      • LTE信号
        • 平均出力:39dBm
        • ピーク電力:49dBm
  • 高入力直線性(IP3):84dBm(代表値)
  • ESD定格
    • HBM:2000V、クラス2
    • CDM:1000V、クラスC3
  • 単電源動作(統合型NVG)
  • 正電圧制御、LVCMOS/LVTTL互換
  • 4mm x 4mm、22端子LGAパッケージ

製品概要

ADRF5345は、シリコン・プロセスを使って製造した、高直線性の反射単極四投(SP4T)スイッチです。

ADRF5345は1.8GHz~3.8GHzで動作し、挿入損失は0.40dB(代表値)、入力IP3は84dBm(代表値)です。このデバイスには、連続波信号に対して39dBm、ロングターム・エボリューション(LTE)信号に対して平均39dBmおよびピーク49dBmのRF入力電力処理能力があります。

ADRF5345は、統合型負電圧発生器(NVG)を内蔵しており、VDDピンに供給される5V(VDD)の正側(供給)単電源で動作し、2mAの電源電流が流れます。このデバイスは、相補型金属酸化膜半導体(LVCMOS)および低電圧トランジスタ-トランジスタ・ロジック(LVTTL)の互換制御を行います。

ADRF5345は、4mm × 4mm、22端子、RoHS準拠、ランド・グリッド・アレイ(LGA)パッケージといった特長を備え、−40°C~+105°Cで動作します。

アプリケーション

  • 5Gアンテナ傾斜角制御
  • ワイヤレス・インフラストラクチャ
  • 防衛および高信頼性アプリケーション
  • 試験装置
  • ピン・ダイオードに代わる製品
  • 製品ライフサイクル icon-recommended 新規設計にお薦めします

    発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

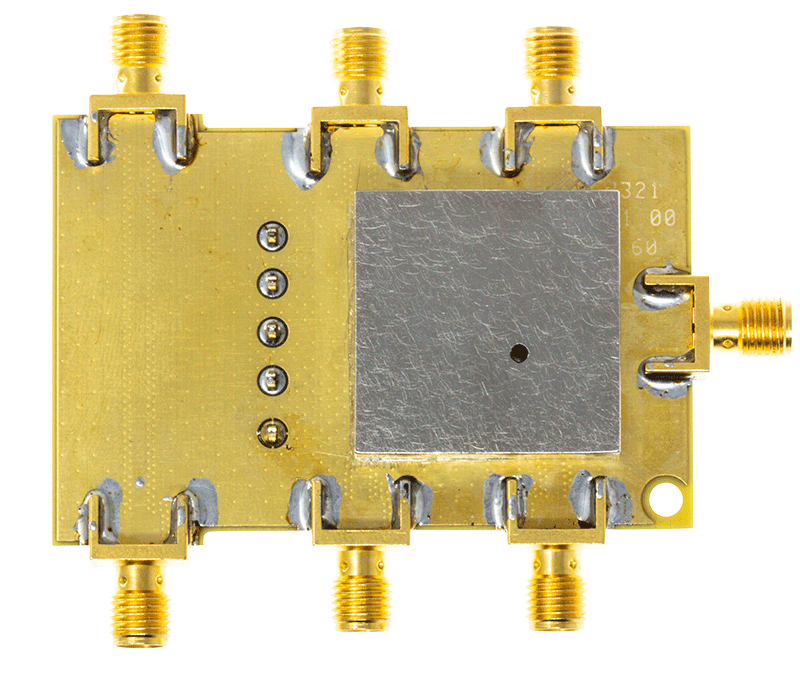

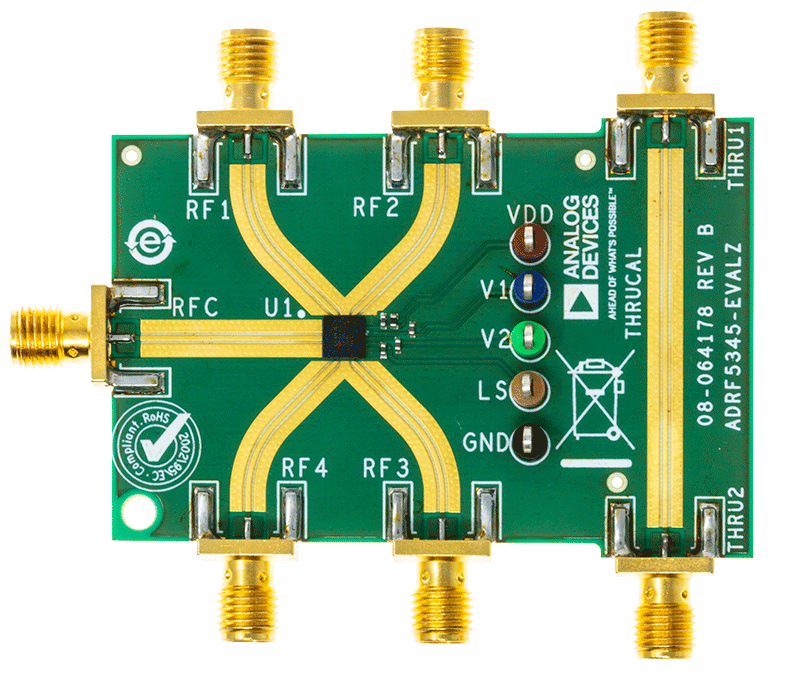

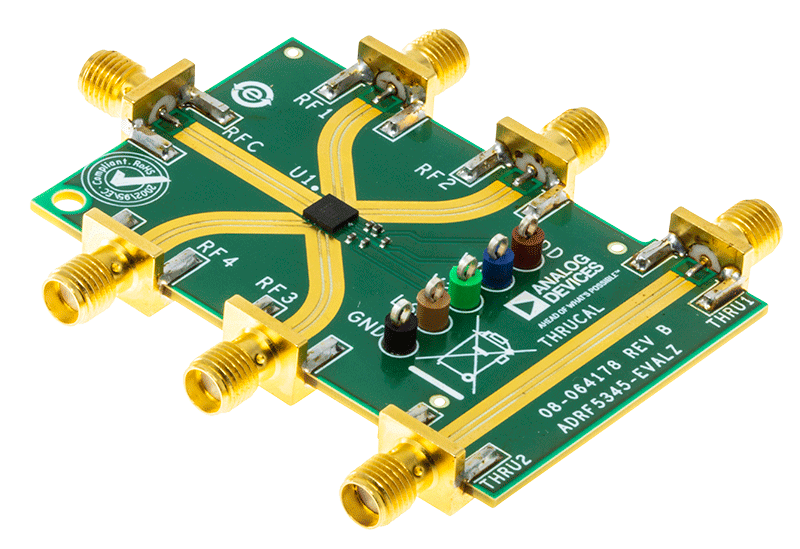

    評価キット (1)
