ADRF5142

高出力、40Wピーク、シリコンSPDT、反射型スイッチ、8GHz~11GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$62.13
特長
  • 周波数範囲:8GHz~11GHz
  • 低挿入損失:1.2dB(代表値)
  • 高アイソレーション:40dB(代表値)
    • 高入力直線性
    • 0.1dB電力圧縮ポイント(P0.1dB):46dBm
    • 3次インターセプト・ポイント(IP3):70dBm
  • TCASE = 85°Cで高出力に対応:
    • 挿入損失パス
        • 平均:41dBm
        • パルス(>100nsのパルス幅、15%のデューティサイクル):44dBm
        • ピーク(≤100nsのピーク継続時間、5%のデューティサイクル):46dBm
    • RFC(ピン3)でのホット・スイッチング:41dBm
  • 高速スイッチング時間:60ns
  • 0.1dB RFセトリング・タイム:65ns
  • 低周波数スプリアスなし
  • 正電圧制御インターフェイス:CMOS/LVTTLに対応
  • 20ピン3.0mm × 3.0mm LGAパッケージ
  • ADRF5141およびADRF5144とピン互換
製品概要
show more Icon

ADRF5142は、シリコン・プロセスで製造された反射型単極双投(SPDT)スイッチです。

ADRF5142は、1.2dBの挿入損失(代表値)および40dBのアイソレーション(代表値)において、8GHz~11GHzで動作します。このデバイスは、挿入損失パスで平均電力41dBmおよびピーク出力46dBmの無線周波数(RF)入力電力処理機能を備えています。

ADRF5142では、+3.3Vの正側(供給)電源で130μA、−3.3Vの負電源で500μAの低電流が流れます。また、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)互換の制御が採用されています。ADRF5142は追加のドライバ回路が不要なため、窒化ガリウム(GaN)およびPINダイオードベースのスイッチに代わる最適なソリューションとなります。

ADRF5142は、20ピン、3.0mm × 3.0mmのRoHS準拠ランド・グリッド・アレイ(LGA)パッケージで提供され、−40°C~+85°Cで動作可能です。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$62.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

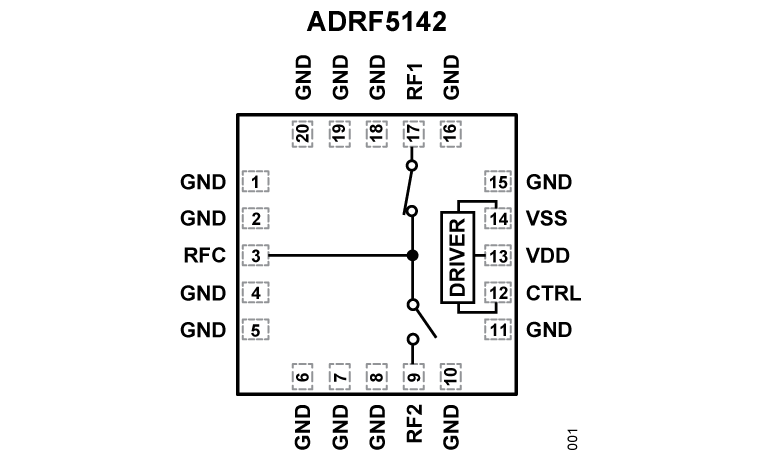

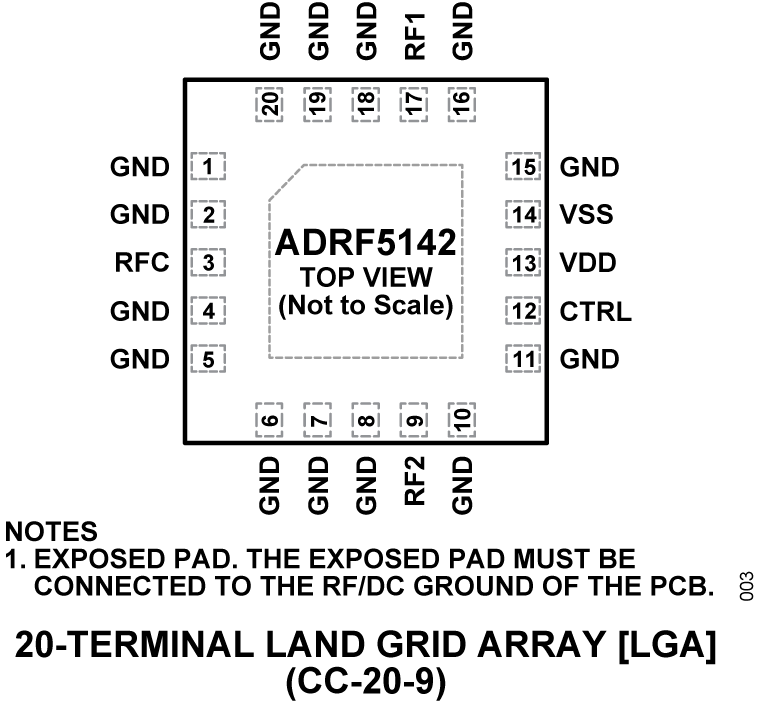

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADRF5142BCCZN
  • HTML
  • HTML
ADRF5142BCCZN-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADRF5142

ADRF5142(高出力、40Wピーク、シリコンSPDTスイッチ、8GHz~11GHz)の性能評価

zoom

EVAL-ADRF5142

ADRF5142(高出力、40Wピーク、シリコンSPDTスイッチ、8GHz~11GHz)の性能評価

ADRF5142(高出力、40Wピーク、シリコンSPDTスイッチ、8GHz~11GHz)の性能評価

機能と利点

  • ADRF5142用のフル機能評価用ボード
  • 試験装置への容易な接続
  • キャリブレーション用のスルー・ライン

製品の詳細

ADRF5142は、シリコン・プロセスで製造された単極双投(SPDT)スイッチです。

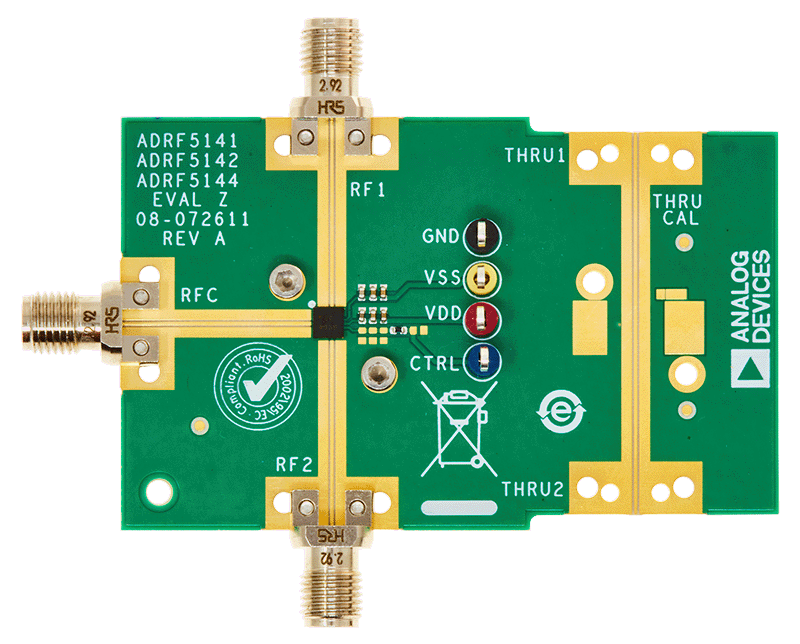

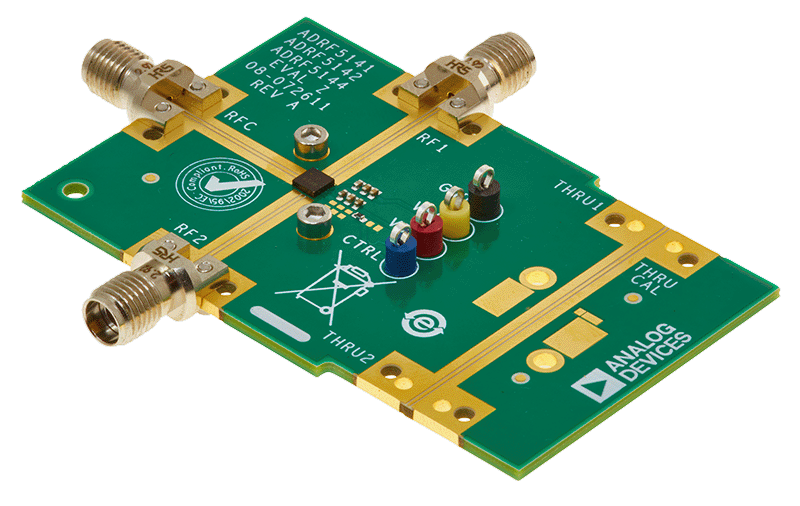

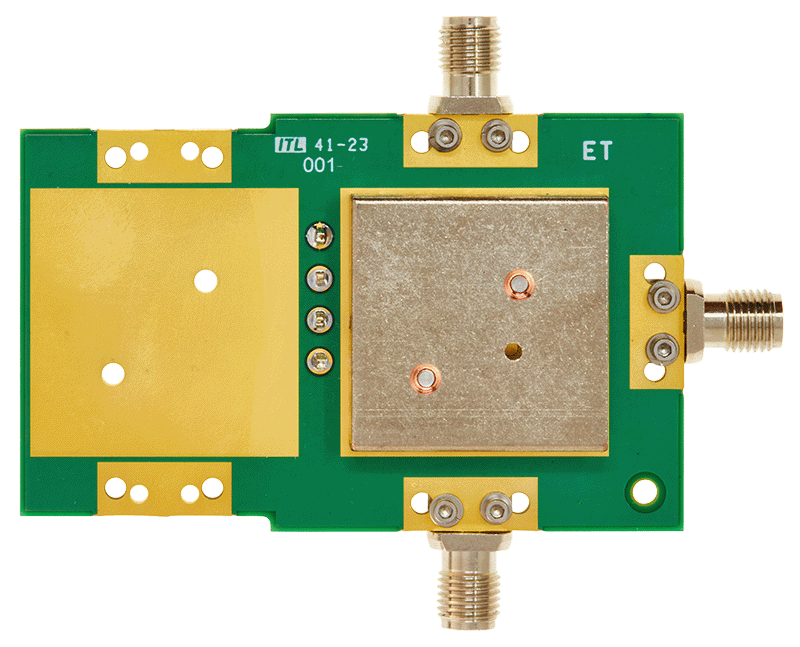

このユーザ・ガイドでは、ADRF5142の機能と性能を評価できるように設計されたADRF5142-EVALZ評価用ボードについて説明します。図1に評価用ボードを示します。

ADRF5142の全仕様はデータシートに記載されています。ADRF5142-EVALZを使用する際は、このユーザ・ガイドと併せてADRF5142のデータシートも参照してください。
