ADRF5054

1GHz~60GHz、反射型、シリコンSP4Tスイッチ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$97.34
特長
  • 超広帯域周波数範囲:1GHz~60GHz
  • 低挿入損失
    • 2.2dB(代表値、40GHzまで)
    • 2.8dB(代表値、55GHzまで)
    • 3.2dB(代表値、60GHzまで)
  • 高アイソレーション
    • 33dB(代表値、40GHzまで)
    • 28dB(代表値、55GHzまで)
    • 28dB(代表値、60GHzまで)
  • 高入力直線性
    • P0.1dB:25dBm(代表値)
    • IP3:47dBm(代表値)
  • 大RF電力処理
    • スルー・パス:24dBm
    • ホット・スイッチング・パス:24dBm
  • CMOS/LVTTL互換
  • 低周波数スプリアスなし
  • 高速RFスイッチング時間:25ns
  • RFセトリング・タイム(50% VCTRL~0.1dBのRFOUT):35ns
  • 単電源で動作可能(VDD = 3.3V、VSS = 0V)

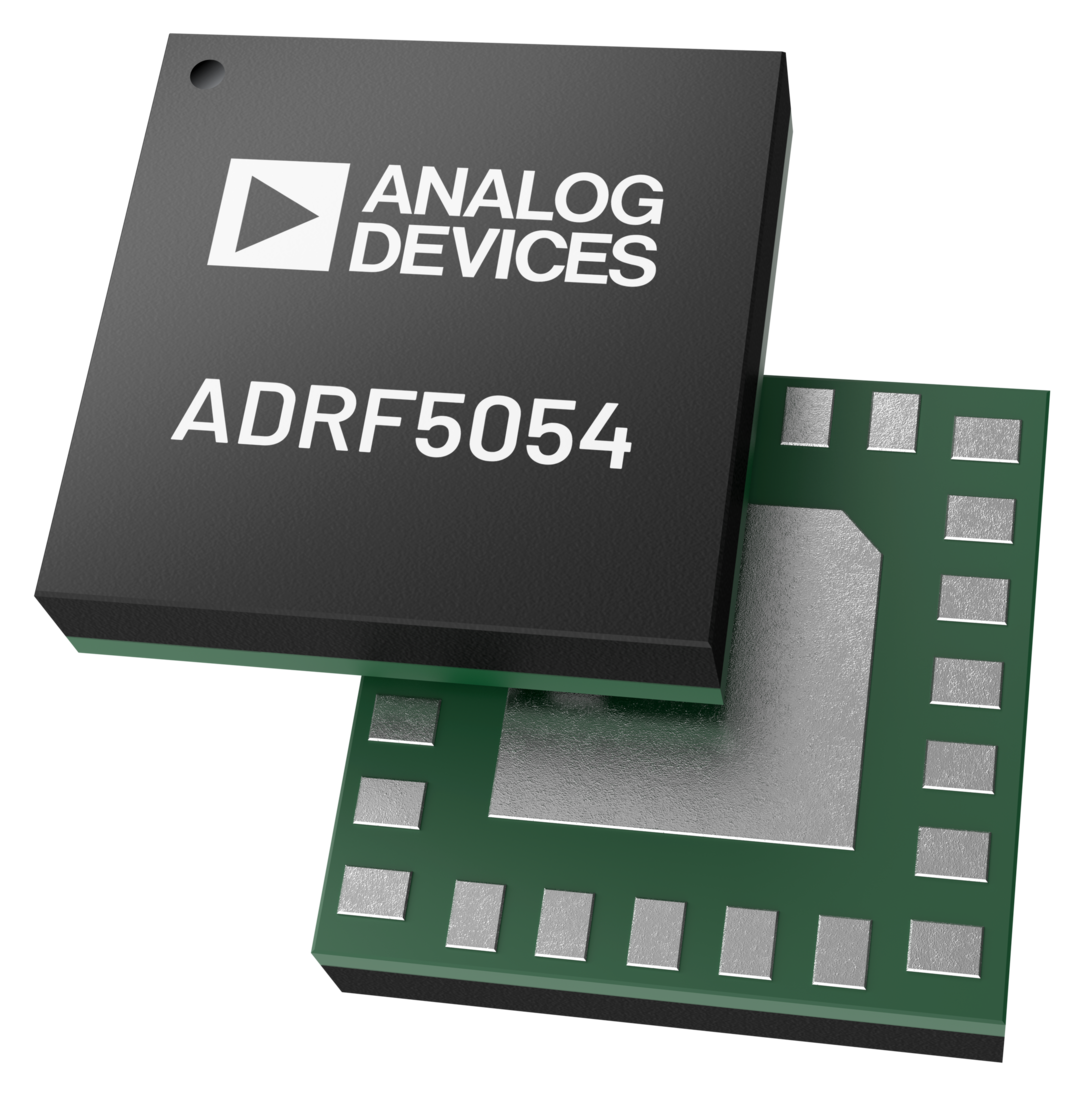

  • 24端子、3mm × 3mm、RoHS準拠、LGAパッケージ
製品概要
show more Icon

ADRF5054は、シリコン・プロセスで製造された反射型SP4Tスイッチです。ADRF5054は1GHz~60GHzで動作します。このスイッチは低い挿入損失を特徴としています。40GHzと60GHzで動作する場合の挿入損失はそれぞれ2.2dBと3.2dB、アイソレーションは33dBと28dBとなっています。ADRF5054は、スルー・パスとホット・スイッチング・パスに対応する、24dBmのRF入力電力処理機能を備えます。ADRF5054は±3.3Vの両電源電圧を必要とし、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)互換の制御を使用します。

ADRF5054は、負電源電圧(VSS)をグラウンドに接続し、正側(供給)単電源電圧(VDD)を印加する場合も動作します。この動作状態では、スイッチング特性、直線性、および電力処理性能はディレーティングされますが、小信号性能は維持されます。詳細については、データシートの表2を参照してください。

ADRF5054は、24端子、3mm × 3mmのRoHS準拠ランド・グリッド・アレイ(LGA)パッケージで提供され、 −40°C~+105°Cで動作可能です。

アプリケーション

  • 工業用スキャナ
  • 試験用計測器
  • セルラ・インフラストラクチャ – ミリ波5G
  • 防衛用無線、レーダー、電子対抗手段(ECM)
  • マイクロ波無線および超小型地球局(VSAT)
