ADPL62935

Low-Voltage μP Supervisor with Manual Reset

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.65
特長
  • Monitors +1.8V, +2.5V, +3.0V, +3.3V, +5.0V Supplies
  • 140ms (min) Reset Timeout Delay
  • Manual Reset Input
  • Two Reset Output Options
    • Push-Pull RESET
    • Push-Pull RESET
  • Guaranteed Reset Valid to VCC = +1.0V
  • Immune to Short Negative VCC Transients
  • No External Components

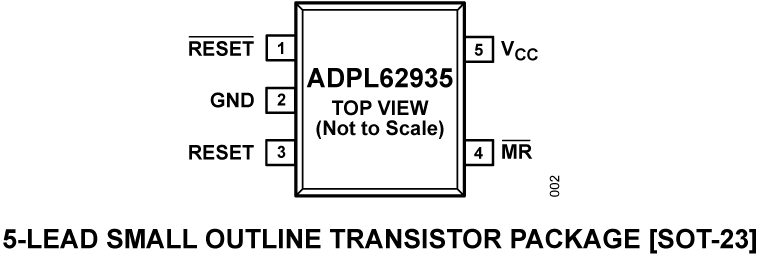

  • Small 5-Pin SOT23 Packages
製品概要
show more Icon

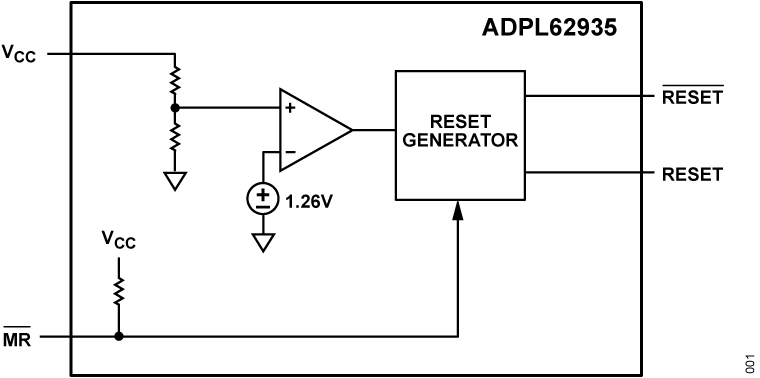

The ADPL62935 is a low-voltage microprocessor (μP) supervisory circuit that combines voltage monitoring and manual reset input functions in a 5-pin SOT23 package. Microprocessor supervisory circuits significantly improve the system’s reliability and accuracy compared to separate ICs or discrete components. These devices assert a reset signal whenever the monitored voltage drops below its preset threshold, keeping it asserted for a minimum timeout period after VCC rises above the threshold. In addition, a debounced manual reset is also available. The ADPL62935 monitors voltages from +1.8V to +5.0V. These outputs are guaranteed to be in the correct state for VCC down to +1.0V.

Nine preprogrammed reset threshold voltages are available (see the Threshold Suffix Guide). The ADPL62935 has a manual reset input and both push-pull RESET and push-pull RESET.

APPLICATIONS

  • Set-Top Boxes
  • Computers and Controllers
  • Embedded Controllers
  • Intelligent Instruments
  • Critical μP Monitoring
  • Portable/Battery-Powered Equipment
