ADPL62083

新規設計に推奨

3ピンSOT-23パッケージの低消費電力監視回路

3ピンSOT-23パッケージの低消費電力監視回路

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低電源電流：温度範囲全体（+125°C）にわたって3.6Vで5μA（代表値）、6.8μA（最大値）
  • 工場出荷時設定のリセット閾値オプション：1.02V～4.8V、50mV/100mV刻み
  • VCC ≥ 1Vまで有効なリセットを確保
  • オープンドレイン・リセット出力
  • 電源過渡耐性
  • 動作温度範囲：-40°C～+125°C

ADPL62083は、工場出荷時に設定されたリセット閾値を使用して1.02V～4.8Vの電圧を監視する監視回路です。

ADPL62083は、オープンドレイン、アクティブ・ローのリセット出力を備えています。監視対象の電圧が閾値を上回るとリセット出力がアサートされ、リセット・タイムアウト時間が経過するまでリセット状態が維持されます。

ADPL62083は3ピンSOT23パッケージで提供されます。-40°C～+125°Cの温度範囲で動作します。

アプリケーション

  • ポータブル／バッテリ駆動および産業用機器
  • 電子書籍リーダー／タブレット
  • スマートフォン
ADPL62083
3ピンSOT-23パッケージの低消費電力監視回路

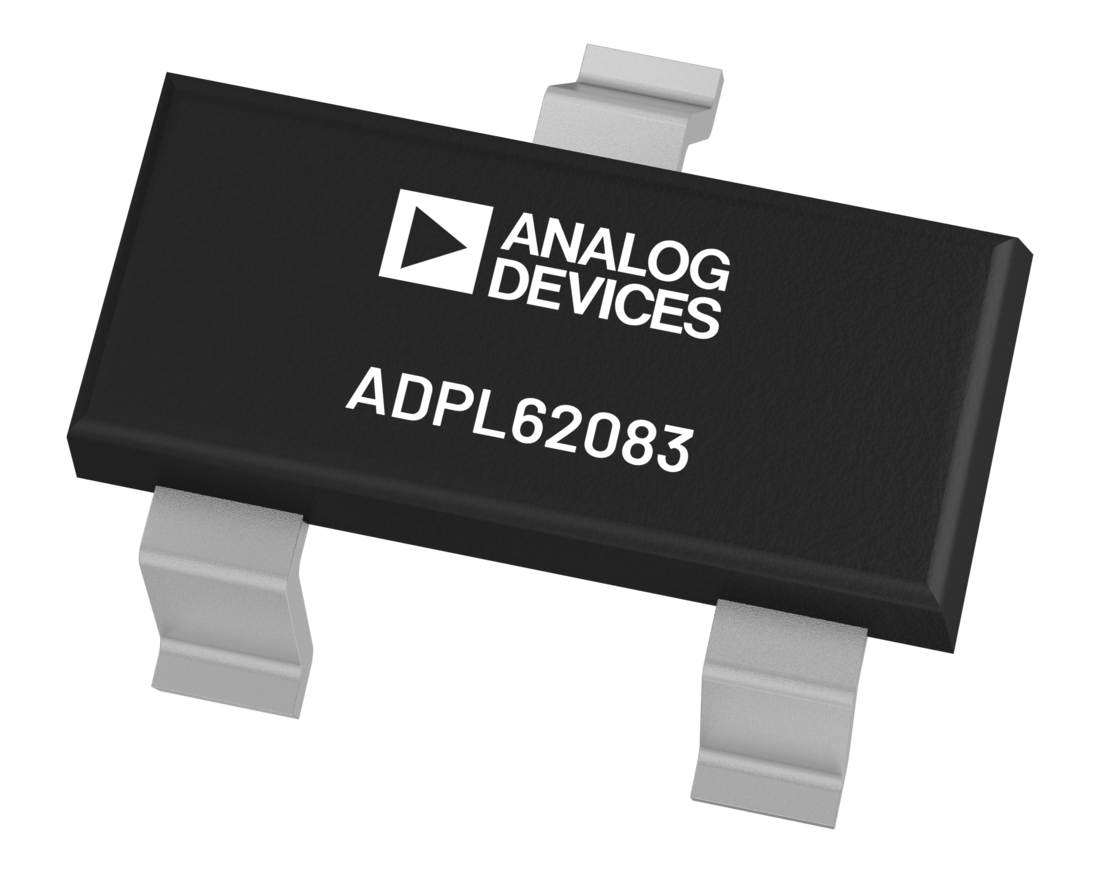

ADPL62083 Simplified Application Diagram ADPL62083 Simplified Application Diagram ADPL62083 Pin Configuration ADPL62083 Chip Illustration
