  5. ADPD2210


製品概要

機能と利点

  • 超低ノイズ、低消費電力電流アンプ
  • 80 fA/√Hz(typ)ノイズ・フロア
  • アクティブ時の電源電流: 140 μA(typ)(EE = 0 μW/cm2
  • スタンバイ時の電源電流: 100 nA(typ)
  • 柔軟な出力構成
  • パルス・システム向けに最適化
  • 公称リニア出力: 240 μA
  • 省スペース設計の2 mm × 2 mm LFCSP パッケージ

製品概要

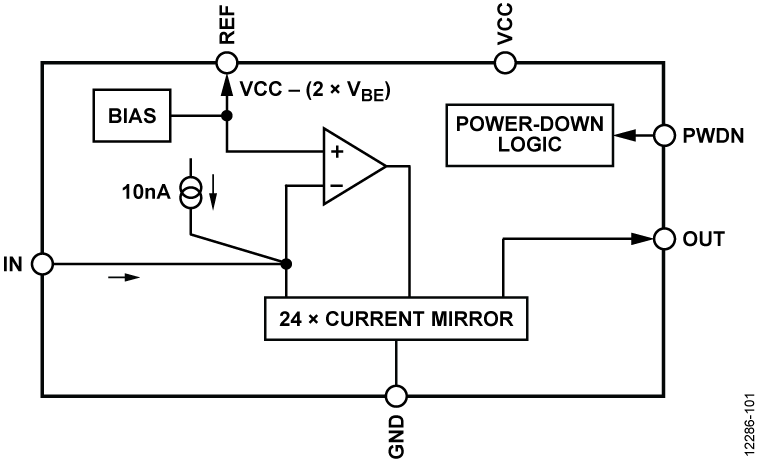

ADPD2210 は、ノイズを最小限に抑えてセンサー信号電流を 24 倍に増幅することで、小さいフォトダイオードを使用できるように設計された低ノイズ電流アンプです。この増幅は、大きなフォトダイオードの感度と小さいフォトダイオードのメリットを提供します。60 dB の最小直線性により、大きな DC オフセットまたは低周波オフセットに追加された非常に小さい時変信号を正確に抽出できます。


ADPD2210 は、低消費電力と周辺光の除去が重要なリスト・バンド・タイプの心拍計(HRM)やフィンガー・タイプのパルス・オキシメーター酸素飽和度(SpO2)などのパルス・モード・アプリケーション向けに最適化されています。フォトダイオード・アプリケーションにおいて、ADPD2210はセンサー入力をリファレンス・ピンの±5 mV(typ)に保持し、ほぼゼロバイアスの電流を出力します。これにより、暗電流とショット・ノイズを最小限に制限した性能が実現されます。


ADPD2210は消費電力が重要なアプリケーション向けに設計されています。ADPD2210の消費電力は非常に小さく、140 µA(typ)(入力なし)~ 954 µA(フル・スケール)です。検出が無効な場合、パワーダウン・ピンによりADPD2210がスタンバイになります。このモードにより、バッテリ駆動のモニタリング装置で重要な時間が延び、使い捨てアプリケーションでバッテリのコストを低減することができます。


ADPD2210を使用してセンサーのサイト増幅を提供することで、低レベルの配線インターフェースで電磁干渉 (EMI)の影響を低減できます。これにより、優れた S/N 比を実現して周囲の機器からの干渉信号を除去できます。低消費電力、高い S/N 比、および EMI 耐性により、フォトダイオードとトランスインピーダンス・アンプ(TIA)の組み合わせなどの従来の小型電流センサーでは不可能であった低消費電力システム・ソリューションが可能になります。


アプリケーション

  • フォトプレチスモグラフィ
  • フォトダイオードの測定
  • 小電流パルスの電流滴定
  • 小電流の超低ノイズ増幅が必要なアプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

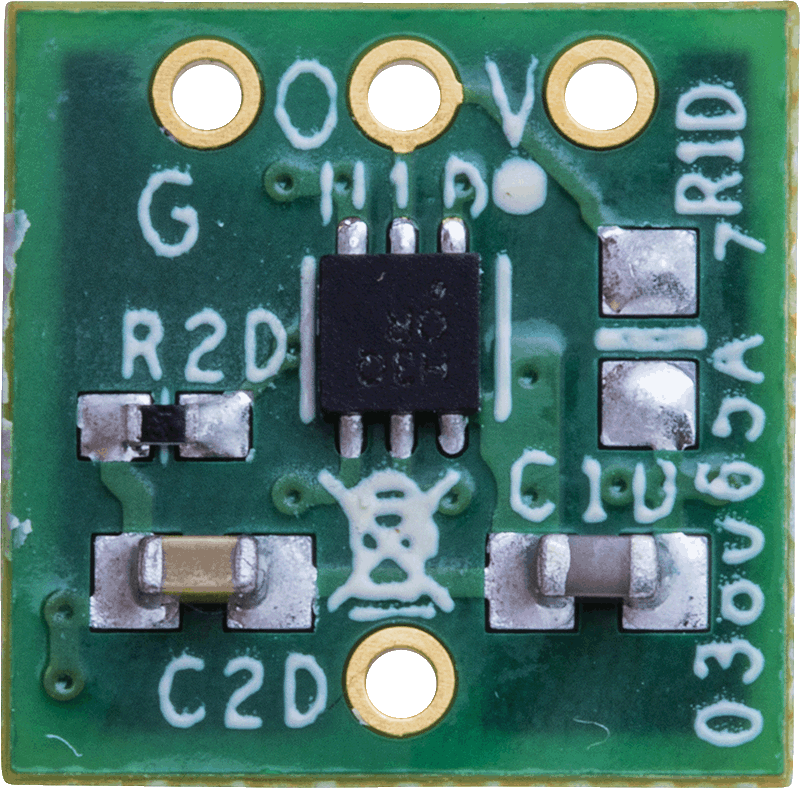

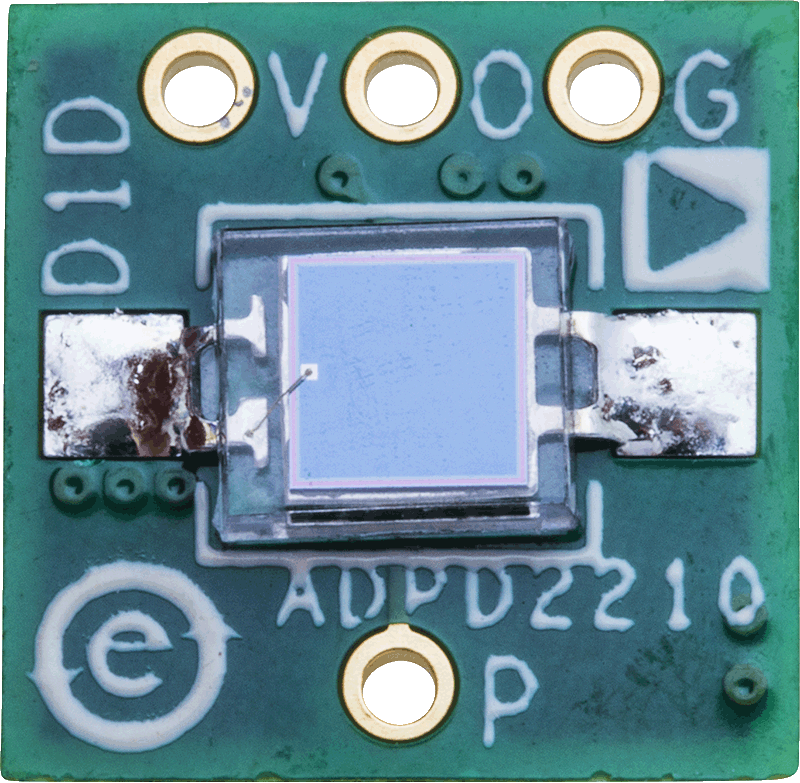

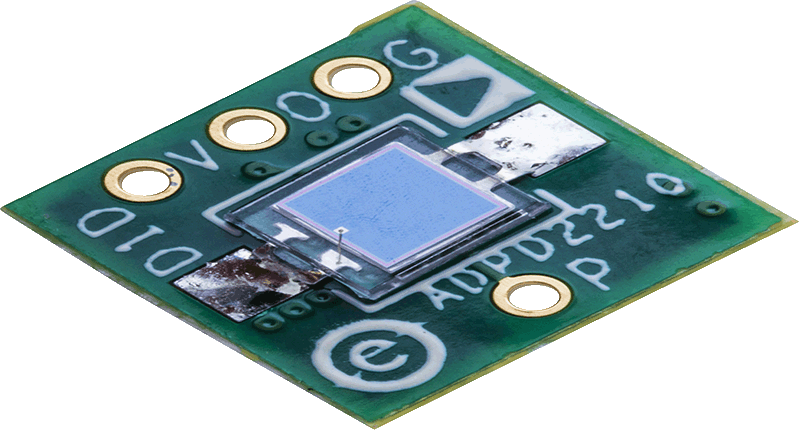

評価キット (1)

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

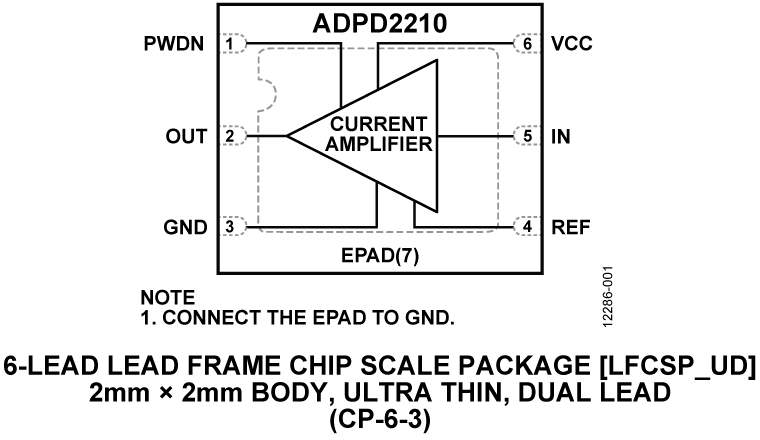

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
ADPD2210ACPZ-R7 材料宣誓書(MD) 信頼性データ 6-Lead LFCSP (2mm x 2mm w/ EP)
ADPD2210ACPZ-RL 材料宣誓書(MD) 信頼性データ 6-Lead LFCSP (2mm x 2mm w/ EP)
