ADPD1081

測光用フロント・エンド

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$3.22
特長
  • 多機能の測光用フロント・エンド
  • AFE、ADC、LED ドライバ、タイミング・コアを全て内蔵
  • フォトダイオード光学フィルタなしで、周辺光除去能力を実現
  • 370 mA の LED ピーク電流ドライバを 3 個搭載
  • 光サンプリングごとに柔軟な複数の短い LED パルスを生成
  • 20 ビット・バースト・アキュムレータにより、サンプル期間あたり 20 ビットを実現
  • アキュムレータをサンプリングするオンボード・サンプリングにより、1 回で最大 27 ビットのデータ読出しが可能
  • 低消費電力で動作
  • SPI と I2C のどちらかのインターフェースを採用し、1.8 V で動作するアナログ/デジタル・コア
  • 0.122 Hz ~ 2700 Hz の柔軟なサンプリング周波数範囲
  • FIFO データ処理
  • 車載アプリケーション用に認定済み
製品概要
show more Icon

ADPD1080/ADPD1081 は、それぞれ 14 ビット A/D コンバータ(ADC)と、柔軟な発光ダイオード(LED)ドライバと連動する 20 ビット・バースト・アキュムレータを搭載した、高効率の測光用フロント・エンドです。ADPD1080/ADPD1081 は LED を励起して、それに応答する光リターン信号を測定します。データ出力と機能設定は、ADPD1080 の 1.8 V I2C インターフェースまたは ADPD1081 のシリアル・ポート・インターフェース(SPI)ポート経由で行われます。制御回路には、柔軟な LED 伝送機能と同期検出機能が備わっています。

アナログ・フロント・エンド(AFE)は、外部制御が必要な光学フィルタや DC キャンセル回路なしで、一般的に周囲光によって生じる変調干渉に起因する信号のオフセットや劣化を阻止する機能を備えています。

ADPD1080/ADPD1081 は、100 pF 未満の低容量フォトダイオードと組み合わせることによって最大限の性能を発揮します。ADPD1080/ADPD1081 は、あらゆる LED と共に使用できます。ADPD1080 は、2.46 mm × 1.4 mm の 16 ボール WLCSP および 4 mm × 4 mm の 28 ピン LFCSP を採用しています。SPI の唯一のバージョンである ADPD1081 は、2.46 mm × 1.4 mm の 17 ボール WLCSP を採用しています。

アプリケーション

  • ウェアラブル健康およびフィットネス・モニタ
  • SpO2 などの臨床測定
  • 工業用モニタリング
  • 背景光測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$3.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPD1081BCBZR7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

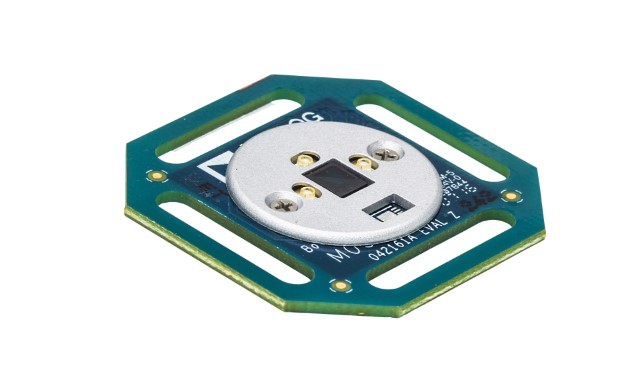

EVAL-ADPD1081Z-PPG

ADPD1080 評価用ボード

zoom

EVAL-ADPD1081Z-PPG

ADPD1080 評価用ボード

ADPD1080 評価用ボード

機能と利点

  • UART、BT の検出をサポート
  • UDP 転送機能
  • ADPD1080 フル構成
  • レジスタ・レベル
  • ハイ・レベル
  • グラフ・ビュー
  • 時間グラフ
  • 周波数グラフ

製品の詳細

EVAL-ADPD1081Z-PPG 評価用ボードは、バイタル・サイン・モニタリングのアプリケーションに最適化されたディスクリート光学設計の ADPD1080 測光用フロント・エンドを評価するシンプルな方法を提供します。 評価システムには、Applications WaveTool グラフィカル・ユーザー・インターフェース(GUI)が搭載されており、低レベル/高レベルの構成、リアルタイムの周波数、時間領域分析、ユーザー・データグラム・プロトコル(UDP)転送機能により、 評価用ボードがユーザー開発システムと容易にインターフェースをとることができます。

EVAL-ADPD1081Z-PPG は、EVAL-ADPDUCZ マイクロコントローラ・ボード(別売)からリボン・ケーブルを経由して駆動されます。 評価用ボードは、3 つの緑色の LED と 7mm2 フォトダイオード(PD)を備えています。 評価用ボードの設計は、リストバンド型のフォトプレチスモグラフィ(PPG)測定用に最適化されています。

ADPD1080 の機能の詳細については、ADPD1080 のデータシートを参照してください。
