製品概要

機能と利点

  • ゲイン:45GHz~75GHzで18.5dB(代表値)
  • 入力リターン損失:45GHz~75GHzで20.0dB(代表値)
  • 出力リターン損失:45GHz~75GHzで22.0dB(代表値)
  • 出力P1dB:45GHz~75GHzで22.0dBm(代表値)
  • PSAT:45GHz~75GHzで24.0dBm(代表値)
  • 出力IP3:45GHz~75GHzで31.0dBm(代表値)
  • 電源電圧:3.5V/550mA
  • 50Ωに整合した入出力
  • ダイ・サイズ:2.940mm × 3.320mm × 0.05mm

製品概要

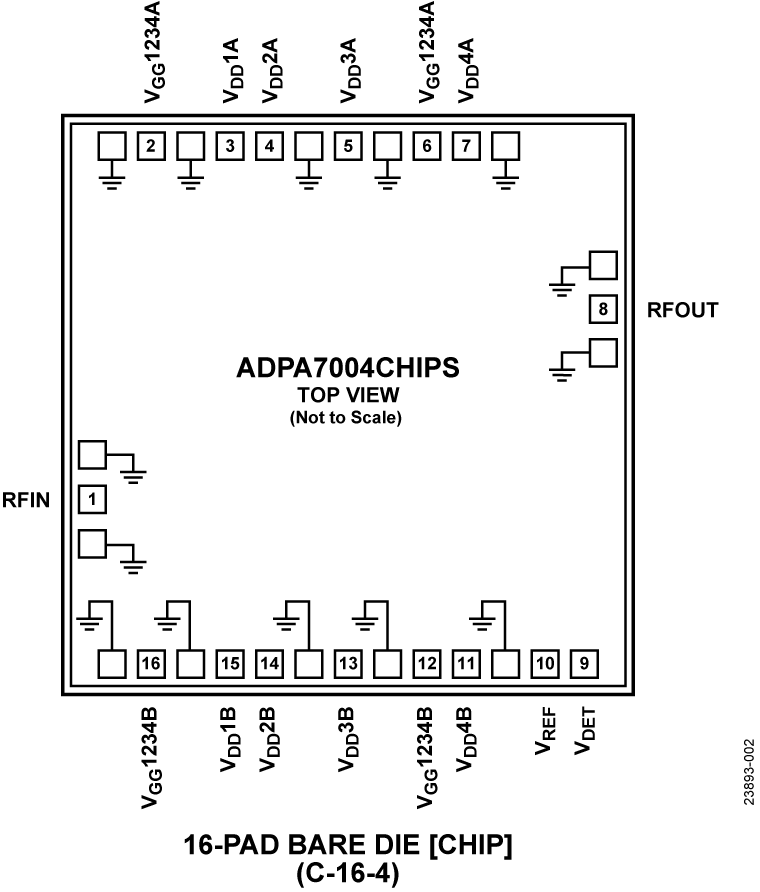

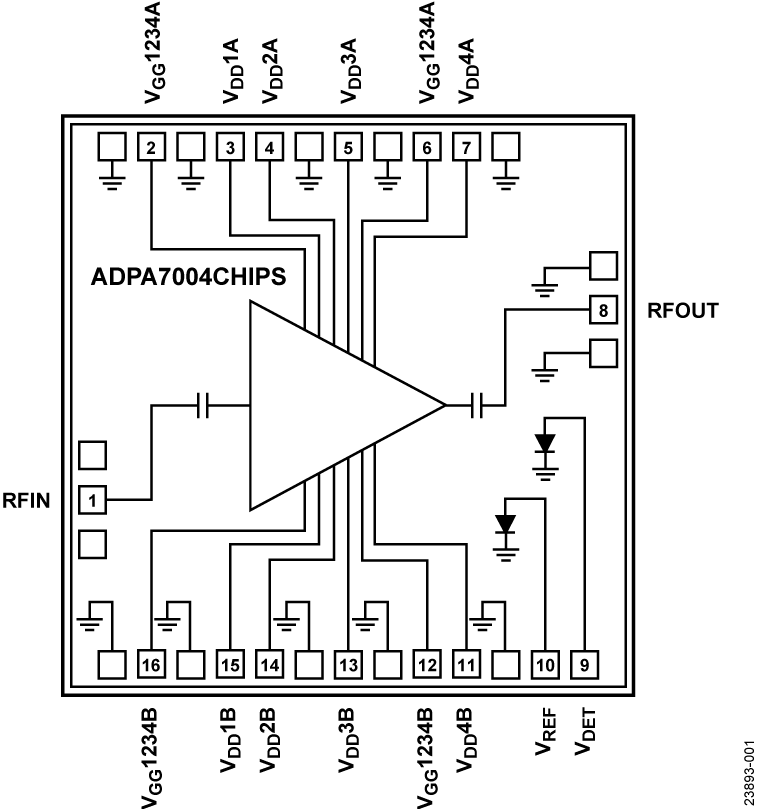

ADPA7004CHIPSは、ガリウムヒ素(GaAs)の擬似格子整合型高電子移動度トランジスタ(pHEMT)を使用した、モノリシック・マイクロ波集積回路(MMIC)のバランスド中出力パワー・アンプです。温度補償されたオンチップのパワー・ディテクタを内蔵し、動作範囲は40GHz~80GHzです。このデバイスは、40GHz~45GHzの低い帯域で、17dBのゲイン(代表値)、30.5dBmの出力3次インターセプト(IP3)、1dBゲイン圧縮ポイント(P1dB)での21.5dBmの出力電力を提供します。75GHz~80GHzの高い帯域では、16dBのゲイン(代表値)、31.5dBmの出力IP3、20.5dBmの出力P1dBを提供します。ADPA7004CHIPSは3.5V電源から550mAを必要とします。このアンプの入出力は内部で50Ωに整合しているため、マルチチップ・モジュール(MCM)に容易に組み込むことができます。すべてのデータは、RFINおよびRFOUTパッドを最短0.076mm(3mil)の1本の0.076mm(3mil)リボン・ボンドで接続して測定したものです。

アプリケーション

  • 試験用計測器
  • 防衛および宇宙
  • 通信インフラストラクチャ
  • 製品ライフサイクル icon-recommended 新規設計にお薦めします

    発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
