製品概要

機能と利点

  • 入力電圧範囲:2.3 V~5.5 V
  • 2つの800 mA降圧レギュレータ
  • 小型16ボール(2 mm×2 mm)WLCSPパッケージ
  • レギュレータ精度:±1.8%
  • 工場でのプログラム可能または外部調整可能なVOUTx
  • 強制PWMでは3MHzの降圧動作、自動PWM/PSMモード
  • BUCK1/BUCK2の出力電圧範囲: 0.6V~3.8 V

製品概要

ADP5133は、2つの高性能降圧レギュレータを小型16ボール2 mm×2 mmのWLCSPパッケージに収めており、厳しい性能およびボード・スペースに対する要求を満足します。

降圧レギュレータの高いスイッチング周波数は、小型マルチレーヤの外付け部品の使用を可能とし、ボード・スペースを最小にします。MODEピンがハイレベルに設定されると、降圧レギュレータは強制的にPWMモードで動作します。MODEピンがローレベルに設定された時、負荷電流があらかじめ決められたスレショールド値を上回った状態の時、降圧レギュレータはPWMモードで動作します。負荷電流があらかじめ決めたスレショールド以下に下がると、レギュレータはパワー・セーブ・モード(PSM)で動作し軽負荷効率を改善します。

2つの降圧レギュレータは、入力コンデンサーに対する要求とノイズを軽減するために、不一致位相で動作します。

ADP5133内のレギュレータは、専用のイネーブル・ピンを介してアクティブになります。出力電圧は抵抗フィードバック・ネットワークを通して外部から設定することができます。

アプリケーション

  • プロセッサ、ASIC、FPGAおよびRFチップ・セットなどの電源
  • ポータブル計測機器、医用機器
  • 省スペースを必要とする機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

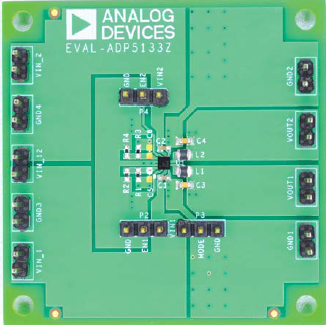

評価キット (1)

ツール

設計ツール

5V uPMU BuckDesigner

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADIsimPower™電圧レギュレータ設計ツール

このツールは降圧コンバータの効率、PCボードのスペース、コスト、または部品点数について最適化された設計をサポートします。5つの設計パラメータを入力し、設計目標を選定すると、このツールが最適な値を計算して、全体回路図、BOM、効率性のグラフ、性能の一覧を生成します。BOMにはベンダの製品番号が含まれており、代替部品を選択することもできます。設計全体がPDFで文書化されているため、印刷や電子メールでの送信が可能です。
